Paso 2: Qué es en el interior

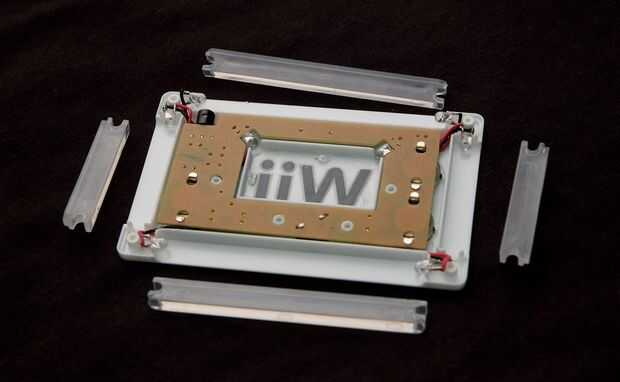

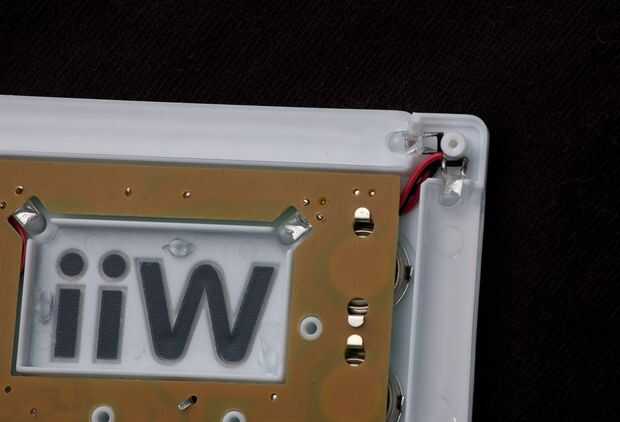

-Seis LEDs azules están montados en las esquinas para iluminar los bordes de la tarjeta y dos más se apuntan en el logotipo de Wii en el centro.
-Las barras de difusor en sus puntos de una manera, observe el área más grande de plástico que se extiende hacia el exterior.
Retire la placa de circuito.

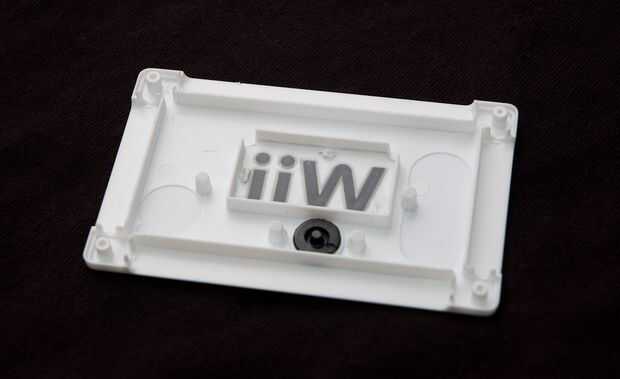

-Observe el botón montado en la tapa frontal de plástico, se alinea con el botón metálico en el tablero.

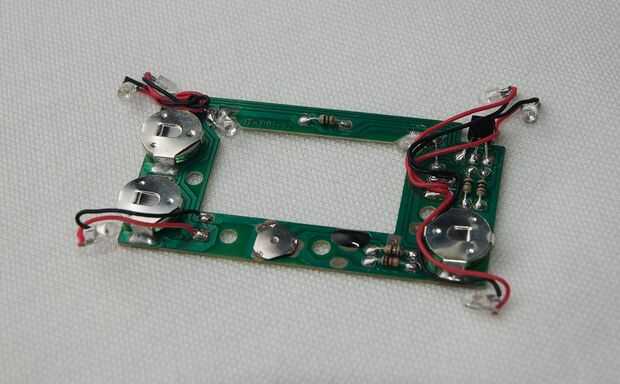

-En el circuito hay varios puntos claves que resalté. Más importante es el poco pegote negro apenas a la derecha del centro en la parte inferior. Esto es más probable que un IC 555 temporizador, controla el retardo que se mantiene el LED encendido.
-Hay tres resistencias limitantes actuales de 10 ohmios en el tablero para proteger los LEDs de alta corrientes. Que observó en la parte superior regula el interiores LEDs, los dos en el lado derecho del tablero regulan los sistemas de izquierda y derecho de LED con cable.
-El transistor se enciende el LED del circuito cuando la clavija central esté conectada a tierra. Esto es necesario porque la corriente de los LEDs es de grande para el blob poco IC. El eje derecho va a los LEDs, el pin de la izquierda, para el carril positivo.
