Paso 6: Calcular el video
Este paso es relativamente fácil. conseguir un conector RCA y conecte el cobre exterior a la tierra video. Esto puede calculó hacia fuera de la misma manera que con la planta de energía. Luego conecte el conector RCA a algún dispositivo con video compuesto, un viejo reproductor de dvd funciona bien. obtener el centro blanco/amarillo/rojo (cualquier color está en el cable) cable y sonda el resto de los pines hasta que veas una imagen en la pantalla. Cuando ves una imagen, escribir los colores de los cables o pernos.
Tenga cuidado aquí también con el CRT debido a la tensión que produce ~ 500-1000V

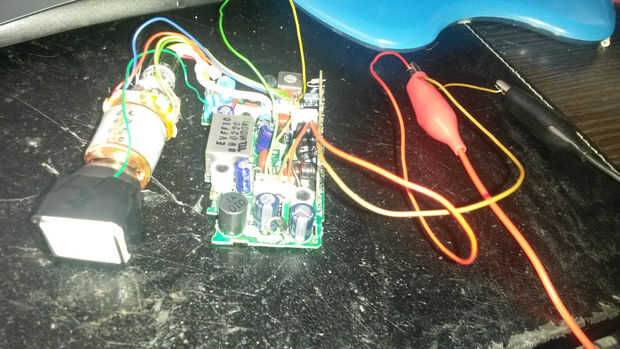

Consulte las notas de imagen para la primera imagen para mi los cables de videos. En la mía, verde es video y amarillo es video en.
