Paso 4: Construir un Theremin óptico

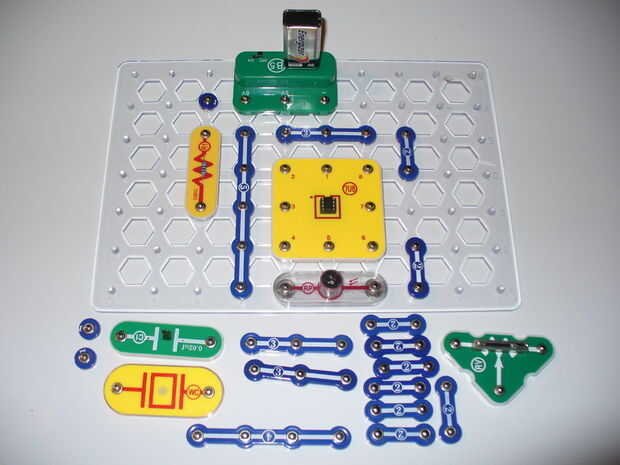

Piezas necesarias
1 rejilla base (11 "x 7,7") # 6SC BG
¿1 ocho pines toma IC # 6SC? U8
1 0.02uF condensador # 6SC C1
1 resistencia de 100 ohm # 6SC R1
1 resistencia variable #6SC RV
1 silbato Chip # 6SC WC
1 resistencia fotosensibles # 6SC RP
1 9 voltios Batería titular 6SC # B5
1 Presione interruptor # 6SC S2
3 un Conductor rápido # 6SC 01
8 conductor con 2 broches de presión # 6SC 02
2 conductor con 3 broches de presión # 6SC 03
1 conductor con 4 broches de presión # 6SC 04
1 conductor con 5 broches de presión # 6SC 05
Ajustar circuitos refacciones pueden ser ordenadas por separado de http://cs-sales.net/sncirepa.html

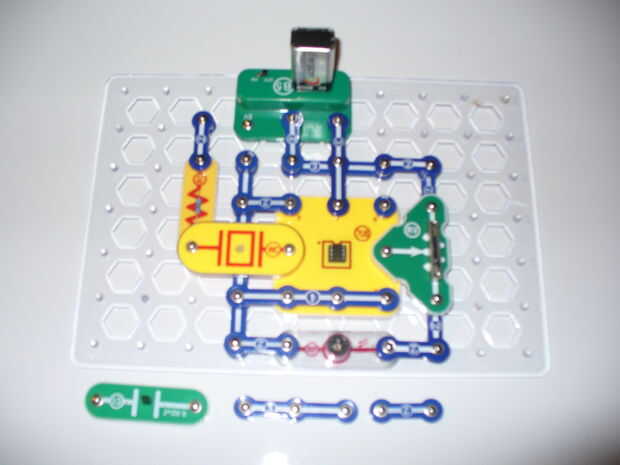

Construir el circuito Mostrar en las fotografías.
Una vez que construir el circuito, encender el bloque B5. Usted escuchará un tono de la viruta del silbato. Mueva el control deslizante en la resistencia Variable (RV) y se escuchará el tono de subir y bajar en dependiendo de cómo se mueva el control deslizante de pitch. A continuación mueva la mano que proyecta una sombra sobre la resistencia fotosensible (RP) y escuche el tono cambia.
Como se ve en el video de paso uno puede sustituir el 3 complemento el conductor Oprima el conmutador (S2).
Vamos a ver si podemos dar sentido a lo que está sucediendo. El chip 555 está en modo astable que significa que el Pin 3 está enviando un flujo continuo de pulsos llamada una señal de onda cuadrada al altavoz piezoeléctrico (WC) que usted escucha como un tono. La señal de onda cuadrada es causada por la carga y descarga de la 0.02uf condensador C1.
Cuando se enciende el poder en el bloque B5:
Paso 1. La 0.02uf condensador C1 se carga encima.
Paso 2. Cuando la carga en el condensador alcanza la tensión de 2/3, esto es detectado por el pin 6, el pin de umbral.
Paso 3. El pin 6 del umbral se desconecta el pin 3 de salida.
Paso 4. El pin 6 del umbral desconecta el pin 7, el pin de descarga.
Paso 5. Cuando el pin de descarga 7 se apaga esto corta la corriente a la 0.02uf condensador que hace que la descarga.
Paso 6. Cuando el condensador descargando alcanza 1/3 Vcc, esto es detectado por el pin de disparo 2.
Paso 7. El pasador de gatillo 2 envía 6 voltios al pin 3 al pin de salida.
Paso 8. El pasador de gatillo 2 envía 6 voltios al pin 7 el perno dischrage que causa la 0.02uf condensador a carga.
Paso 9. Volver al paso 1.
Este proceso repite creando la onda cuadrada (ver imagen) de la señal y que oyera el altavoz como un tono.
Al mover el deslizador de la resistencia Variable (RV) Esto cambia la resistencia del circuito. Puesto que la resistencia Variable está conectada al pin 7, cambiando la resistencia controla el tiempo de cómo a menudo el 0.02uf capacitor (C1) cargas y descargas. Puesto que la fotorresistencia (RP) está conectado al pin 7, así, la cantidad de luz que cae sobre la fotorresistencia cambia la resistencia también, y también controla la sincronización de cómo a menudo el capcitor (C1) carga y descarga. Usted notará cuando más luz que cae sobre el fotoresistor esto hace la echada más alta. Menos luz hace la echada más baja.
