Paso 6: Construir un Genterator de tono

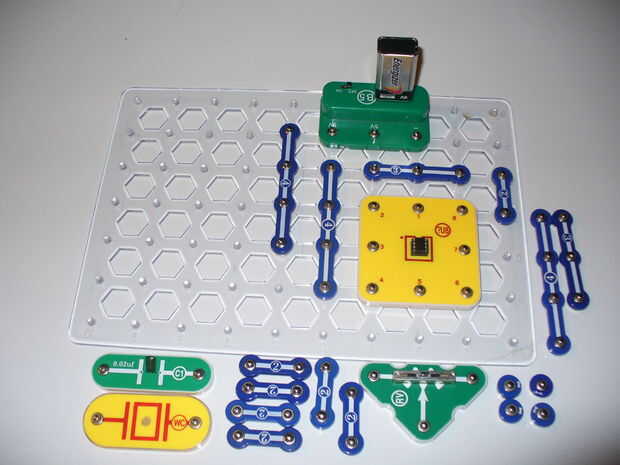

1 rejilla base (11 "x 7,7") # 6SC BG
¿1 ocho pines toma IC # 6SC? U8
1 0.02uF condensador # 6SC C1
1 resistencia variable #6SC RV
1 silbato Chip # 6SC WC
1 9 voltios Batería titular 6SC # B5
4 un Conductor rápido # 6SC 01
7 conductor con 2 broches de presión # 6SC 02
2 conductor con 3 broches de presión # 6SC 03
3 conductor con 4 broches de presión # 6SC 04

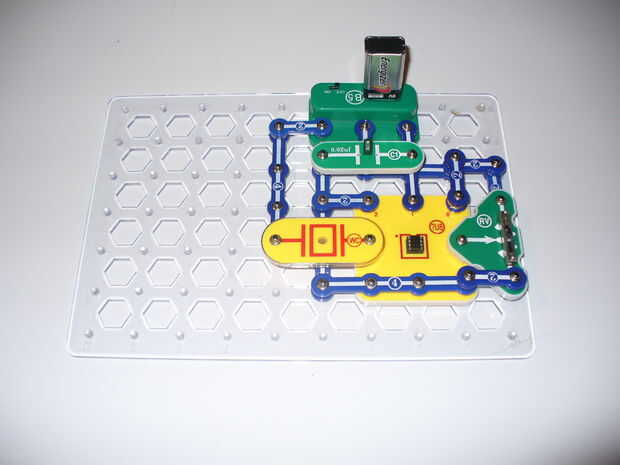

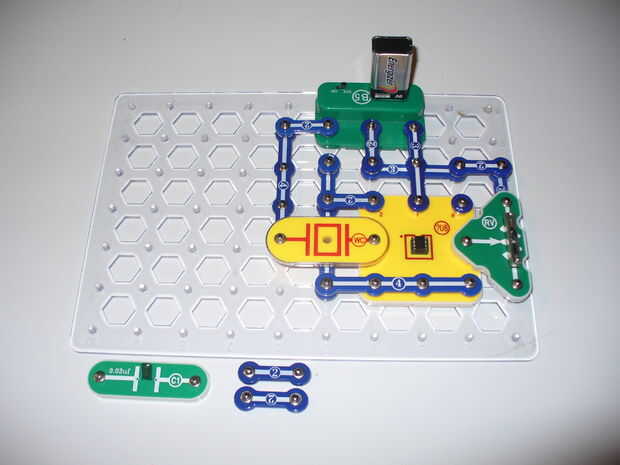

Construir el circuito que se muestra en las fotografías.
Al mover el deslizador de la resistencia Variable (RV) Esto cambia la resistencia del circuito. Puesto que la resistencia Variable se conecta al pin 7 cambiando la resistencia controla el tiempo de cómo a menudo el 0.02uf capacitor (C1) cargas y descargas. Cuando se cambia la resistencia en el circuito, cambia el tono de la el tono de la onda cuadrada se oye en el altavoz.
