Hacks MSP instantánea: El tapón de cristal (4 / 6 paso)

Paso 4: La soldadura del cristal a los pines del cabezal de PCB

(A la "oficial" parte inferior, con las terminaciones de perno cortas.)

Hah! Ahora, esto es dolor muy fuerte...

Nota: El cuarzo es bastante molesto pequeño y delicado. Tiene patas pequeñas, frágiles, demasiado cerca entre sí, previamente doblado para montaje en superficie y muy cerca de la caja de metal. Por lo tanto, supongo que lo que: sucia encima mío primero (OK, esto ya he mencionado), porque con mi primer movimiento, derecho a la mitad entre las diminutas piernas, se me cayó una gota de soldadura cortocircuito el cristal para bien. (Quizás han podido limpiar de alguna manera con una mecha de soldadura fina o un "lechón de precisión" (que tengo), pero apenas bastante no siente la fuerza para hacer magia como eso. Además, tengo todos esos K 32 sin usar Launchpad reloj cristales de todos modos, así que simplemente dejarlo ir.)

Y yo también sucia por otra más adelante: en esta ocasión sólo después advertí que había logrado el laboratorio entero a la caja de metal del cristal, que niega de su utilidad como un oscilador de la soldadura. No lo hacen.

Aquí está la cosa:

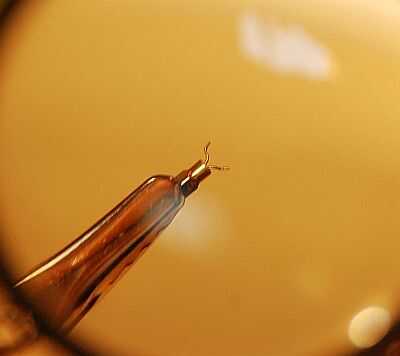

1. Toma el cristal y doble ligeramente sus piernas para que coincida con la distancia 0,1" de las patillas de la cabecera de PCB. (Ver la foto).

2. El artilugio de la abrazadera en una mano o un vicio o algo, preferiblemente con una lupa.

3. Poner alguna soldadura en las puntas de las patillas de la dos cabecera. No demasiado, para evitar un cortocircuito, pero tiene un buen 1 mm en los laterales, demasiado , que puede salvar el día cuando desesperadamente tratando de alinear el cristal como el mejor como sea posible y no.


4. Mantener el cristal en su lugar, con sus piernas tocar las gotas de soldadura en los pernos de la rúbrica de PCB. No moverse, no respirar, simplemente mantenerla aún mientras calentar las gotas de estaño con el soldador sólo tanto que flotan encima de las piernas de cristal un poco.
