Y al ser portable, también tendría que ser una operación de drenaje actual bajo.
La principal inspiración para este diseño era uno de esos televisores de LCD de bolsillo miniatura, producidos en la década de 1980, donde la luz del sol pasa a través de una pantalla translúcida de color blanco lechoso, luego a través de una pantalla de LCD transparente y entonces refleja de un espejo angular al espectador. Y es obvio que una versión de pantalla de tamaño completo funcionaría igual de bien. Así, en cierto modo, este proyecto es una invención mía.

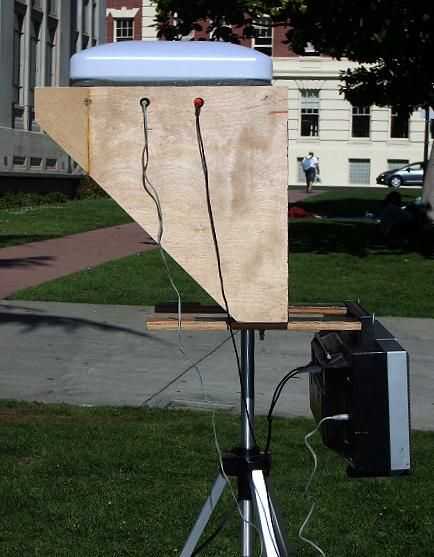

Utilizando madera contrachapada, la base fue construida para montar sólidamente sobre un robusto trípode.

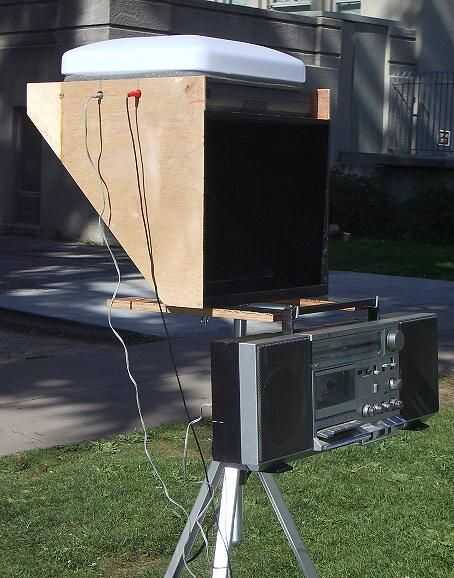

Luego se construyó una caja angular, para sostener un espejo a exactamente 45 grados a la pantalla de video (como espectador).
El interior de la caja acabado entonces fue pintado negro plano y un espejo estándar mounded en la superficie interna del ángulo 45 grados.
Un monitor de vídeo para este dispositivo podría hacerse desde un monitor de vídeo usado, quitando la luz de fondo, y, horizontalmente, de montaje sobre el espejo de ángulo.

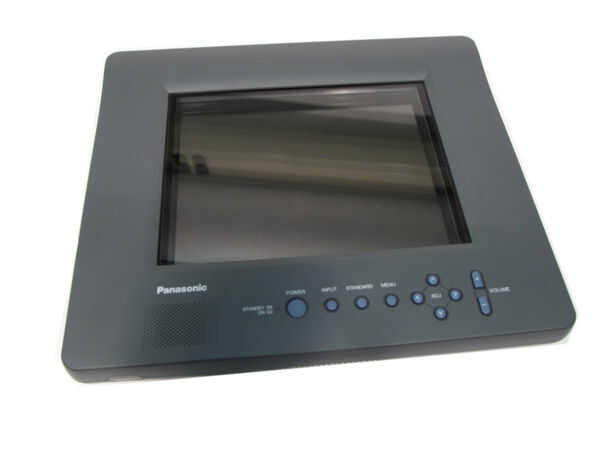

Pero desde que fui corriendo a tirar esta cosa juntos para un próximo Festival de día de la tierra, en cambio, decidí simplemente comprar un usado ($ 45,00) Panasonic PT-L104P LCD arriba proyección Panel. Aunque sólo contaba con un área de 10,4 pulgadas en diagonal pantalla máxima, sería un buen comienzo. Operar en 12VDC, 10 vatios y RCA video, s-video y entradas de vídeo RGB, el monitor estaba bien adaptado para la tarea. Y diseñados para funcionar en la parte superior un proyector caliente, la unidad también tenía tres ventiladores de refrigeración internos.
Para proporcionar distribución de luz simétrica en la parte posterior (superior) del monitor LCD, una cubierta de plástico translúcida, blanco lechoso, de una lámpara de techo cuadrada, fluorescente, era invertido y utilizado como un tragaluz.

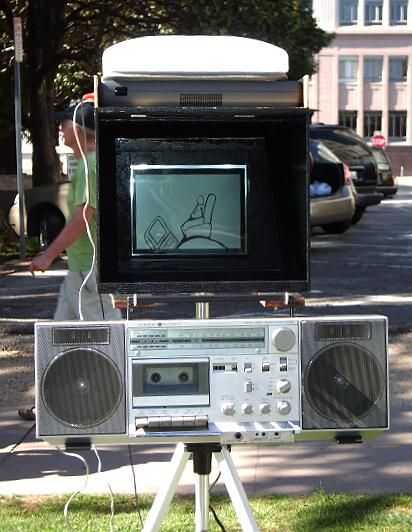

Una caja de auge estéreo 12VDC portátil utilizado entonces fue montada al frente del menor, para que toda la unidad está en perfecto equilibrio en la parte superior del trípode de cámara.
Se planea añadir una visera extendida, ligero en la parte delantera, pero decidió no hacerlo, después de determinar que no era necesario.
Utilizando un dispositivo barato de Micca Mplay (5VDC), varios clips de video avi pueden almacenar y reproducir desde una tarjeta SD.
Para moderar el sonido, de múltiples y diferentes clips de vídeo, el audio de la Micca Mplay es portado a través de una Sima SVS-1 volumen estabilizador (12VDC).
El brillo y contraste del monitor fue subido al máximo, y todo el dispositivo se gira hasta el ángulo de visión de 90 grados a los rayos del sol. Más adelante se diseño un seguidor solar para mantener que esto requirió colocación de 90 grados.
Una nota final:
Era un día caluroso en el parque, en el día de la tierra Berkeley Festival 2012, y la mayoría del público hicieron todo lo posible para encontrar y bajo árboles de sombra. Sólo un pequeño porcentaje de la multitud fue atraído en por las proyecciones de videos- y la mayoría de ellos estaban más intrigada por el dispositivo, en lugar del contenido del mensaje de vídeo. Días soleados, refrigerador pueden ser las condiciones más favorables para establecer pulg
