Paso 4: Iniciar en las trayectorias de herramienta
Ahora que hay un archivo .stl que funciona como un trozo de chocolate, necesitamos crear trayectorias de herramienta. Trayectorias de herramienta son las instrucciones que la máquina CNC que mueva la fresa en el espacio 3D. Estas trayectorias dependen de cosas como el tipo de material que está cortando en la velocidad y la suavidad del acabado que desee.
Para crear estas trayectorias, estoy usando MeshCAM (libre de 15 días, $250 después). Voy a crear una trayectoria de herramienta de desbaste y una trayectoria de herramienta de acabado. La trayectoria de herramienta de desbaste elimina la mayoría del material y se utiliza una fresa más grande: un molino de punta plana de 1/8". La trayectoria de herramienta de acabado utiliza una fresa más pequeño: un molino de extremo de bola de 1/16".

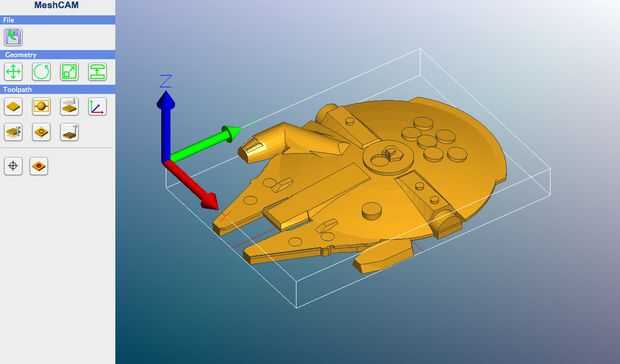

La primera cosa a hacer es cargar el fichero .stl del Halcón Milenario desde el último paso. Las unidades del archivo están en mm. elige la opción de fresado de 3 ejes.
Una vez en el archivo .stl, debe ser reducido. Yo estoy muele esto fuera de un pedazo de cera que es de 3 x 3 pulg. o mm mmx76 76. Ya que quiero tener un poco de espacio entre la forma positiva y el borde de la cera, yo quiero una dimensión máxima de 70 mm. Elija la opción de escala y la escala de 0.73.
