Paso 4: cableado

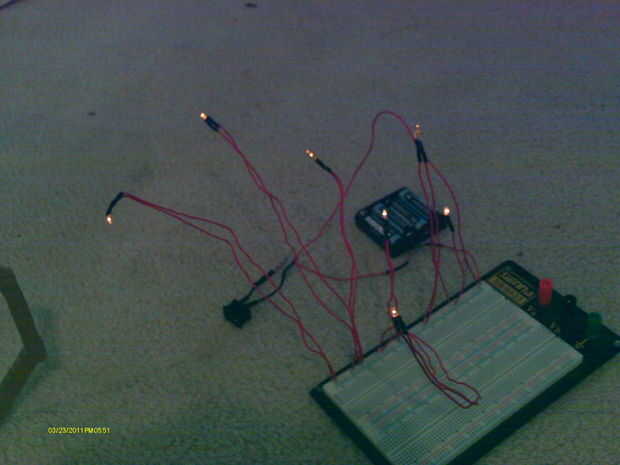

Además, es importante que cada LED en su circuito tiene su propia resistencia. La única razón que alambré mis resistencias en serie a mi paralelo circuitos LED era porque simplemente no sabía mejor.

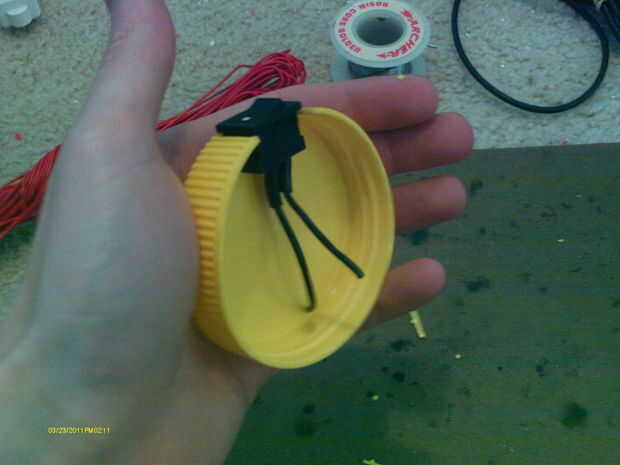

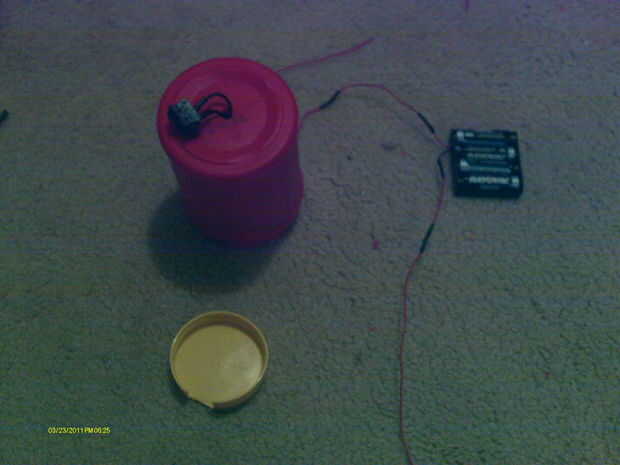

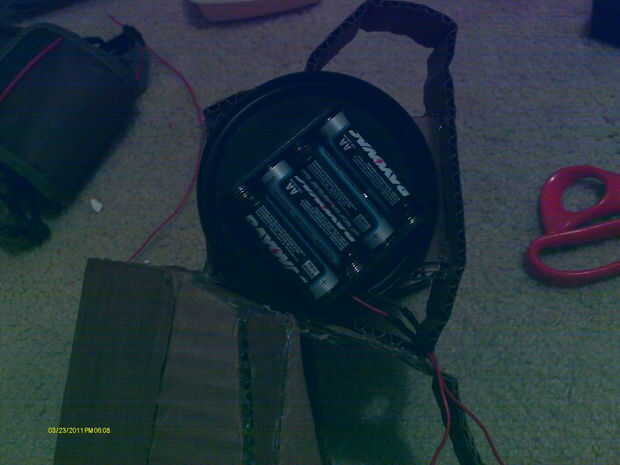

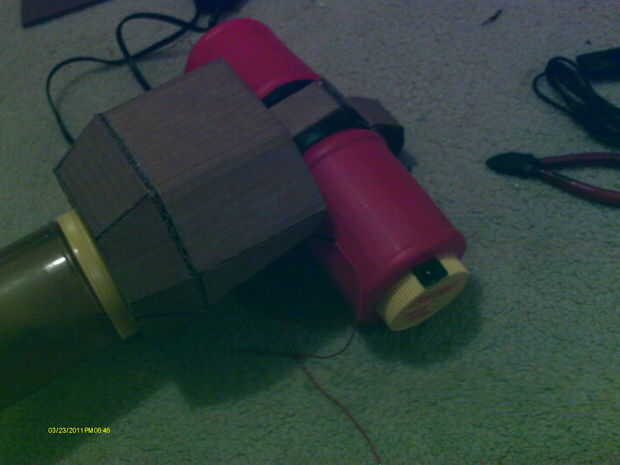

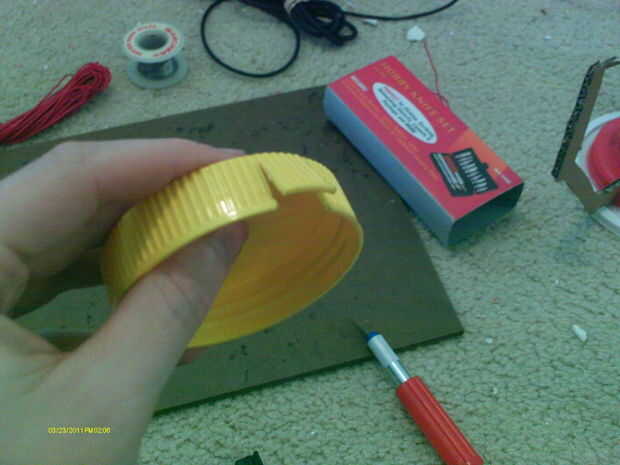

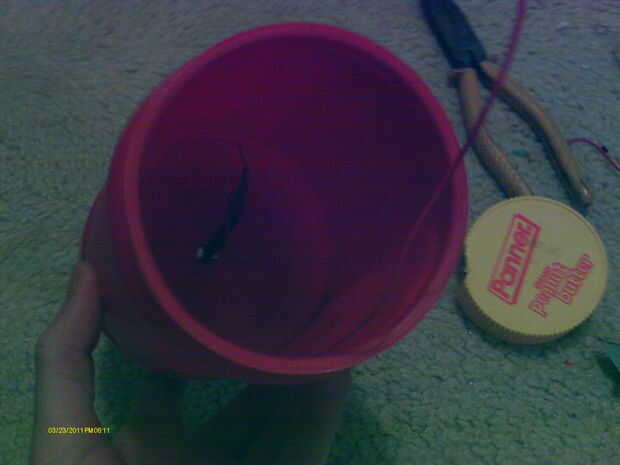

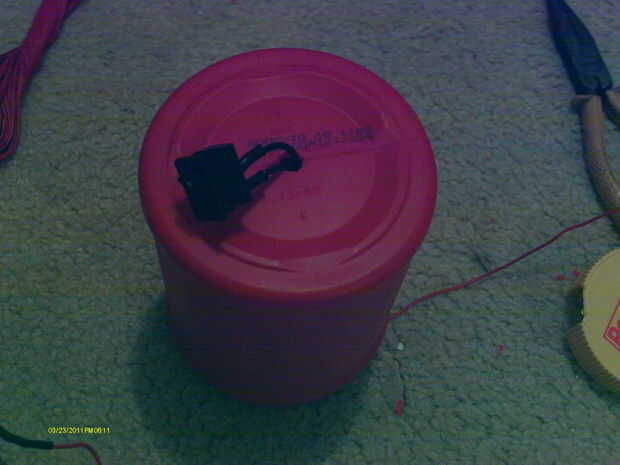

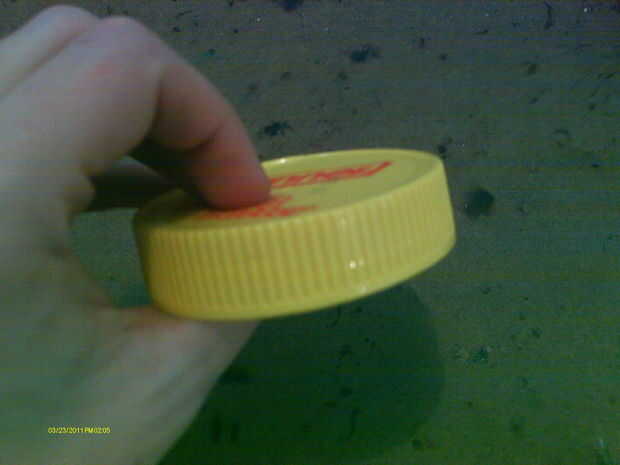

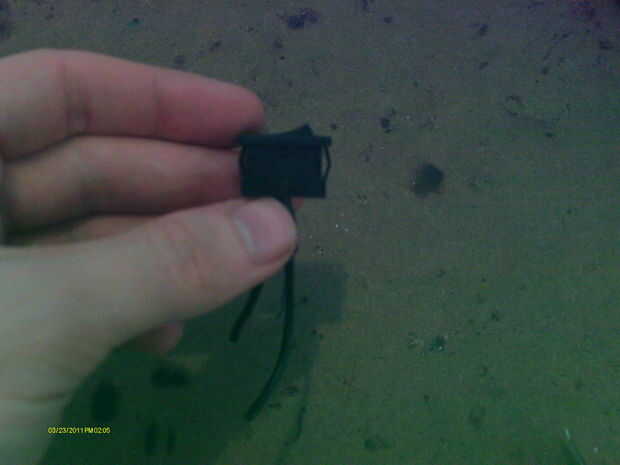

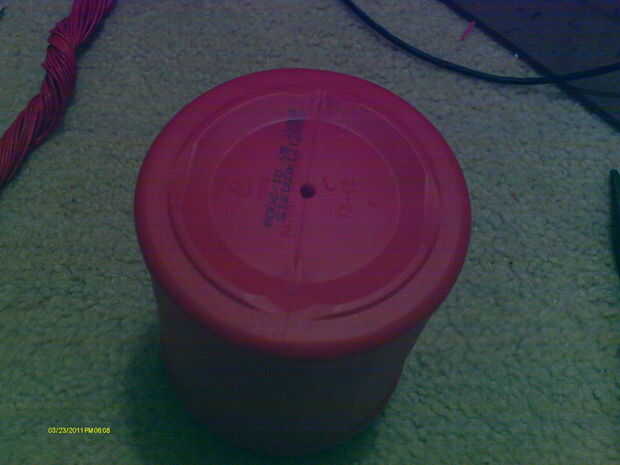

En primer lugar, aburre un pequeño agujero para mi lleva interruptor pasar por la parte inferior de mi cilindro izquierdo. Entonces, me corte un cuadrado fuera del lado de una tapa de plástico y fue capaz de montar el interruptor en él y pegamento caliente en el lugar así como frente a la parte exterior de mi cilindro izquierdo. Resistentes a las fueron torcidas hacia arriba paralelamente y soldadas entre mi interruptor y soporte de la batería. Es de poder y control. Ahora para el LED...

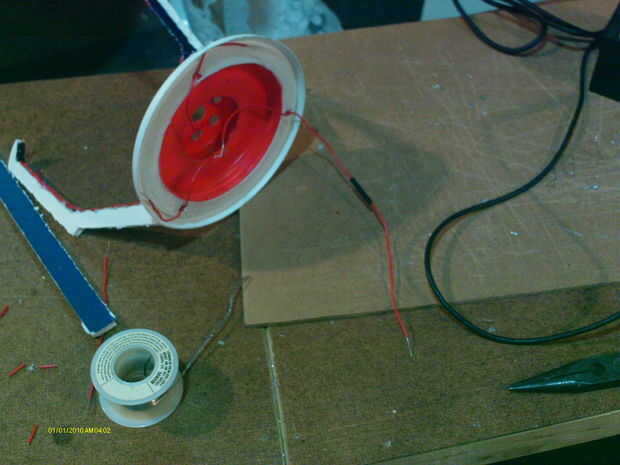

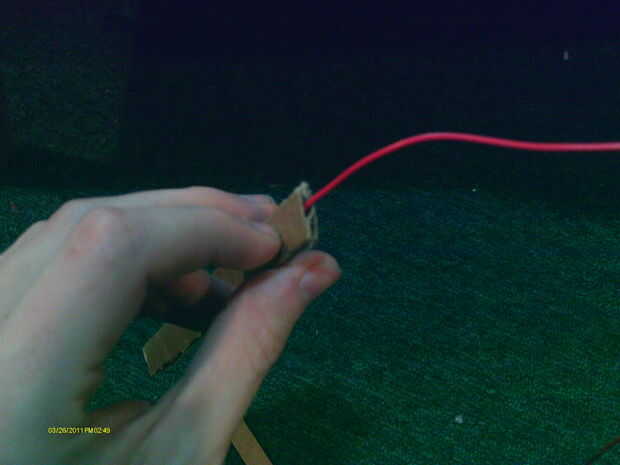

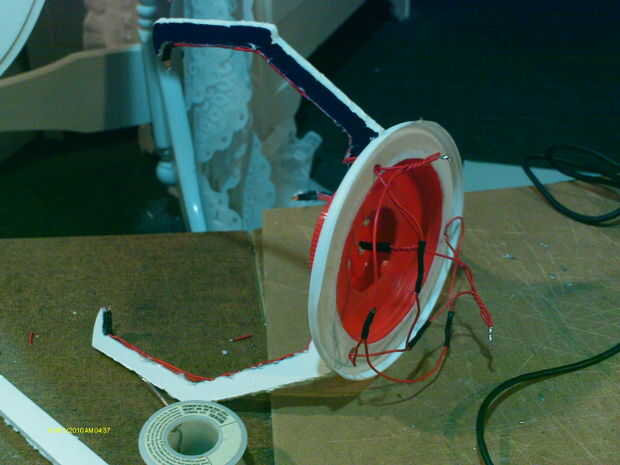

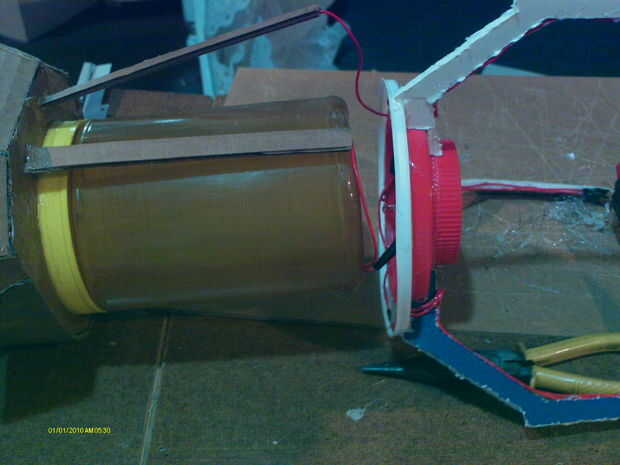

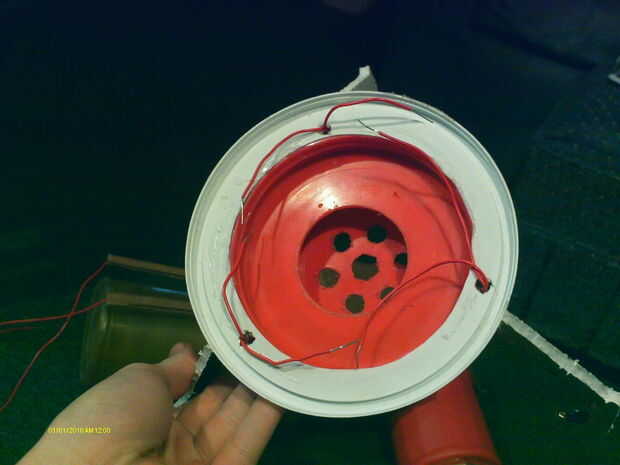

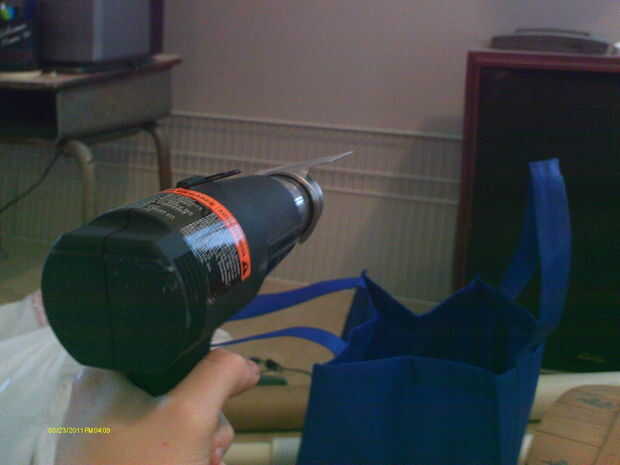

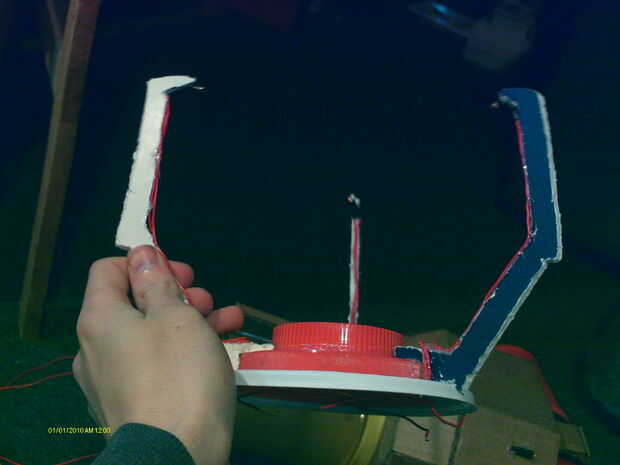

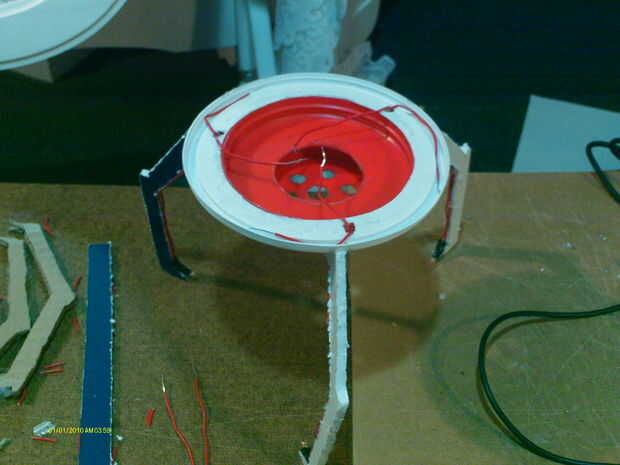

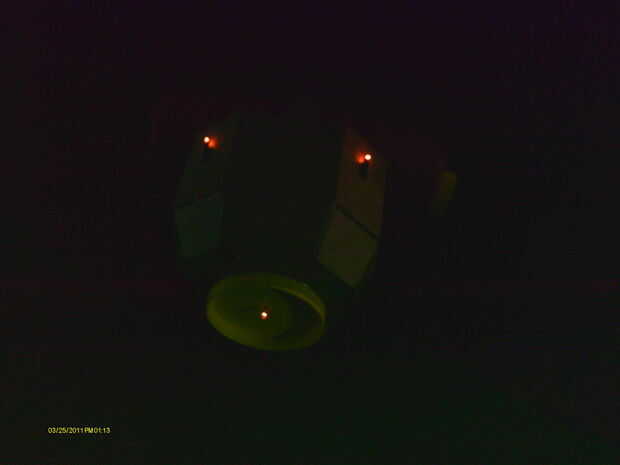

Después de soldar los cables a todos ellos y de calor reduciendo la tubería en las conexiones de mi, me tack pegados los tres LED en el emisor en la parte interior de cada uña hacia el centro. Los conductores descendieron de la garra, girarse 180 grados y regresó por el agujero al lado de cada garra. Los cables positivos y negativos fueron soldados juntos y estaban conectados a un conductor común de positivo y negativo va a la mitad de la pistola.

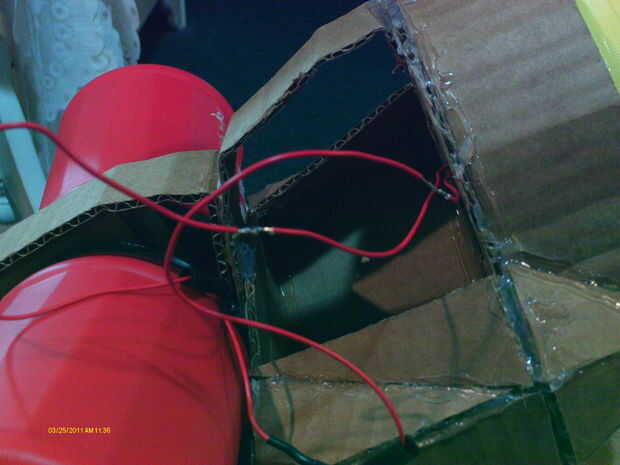

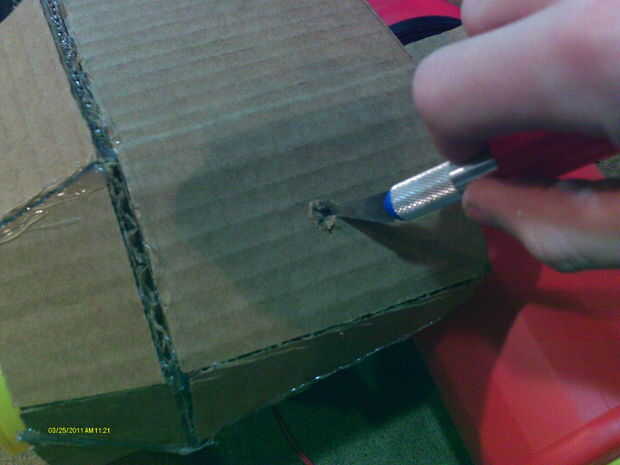

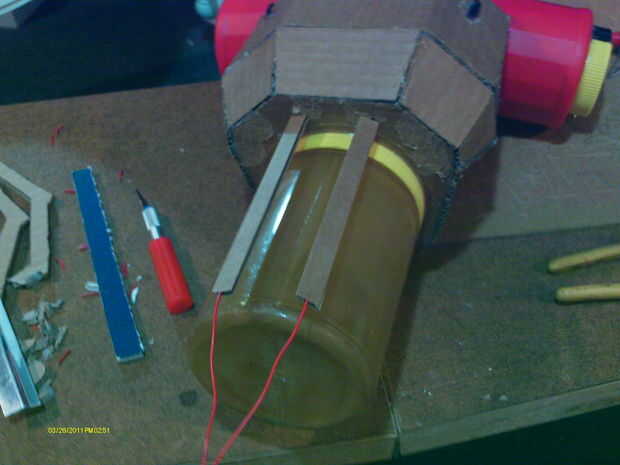

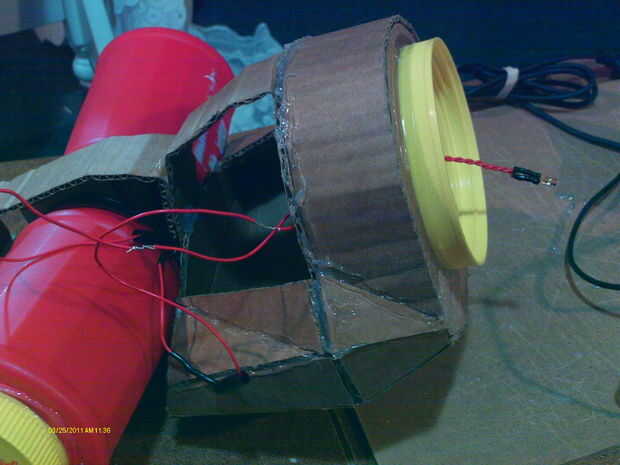

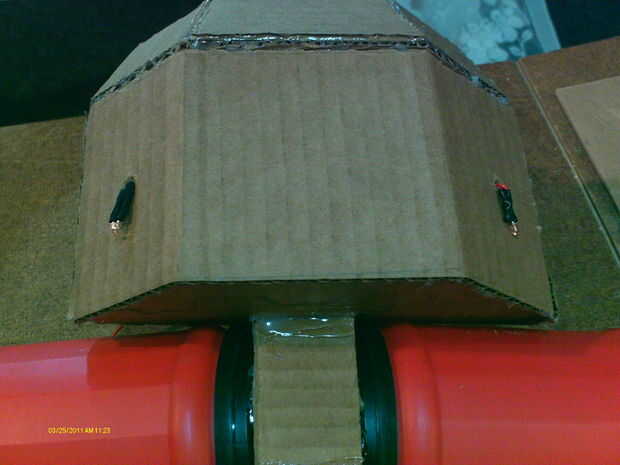

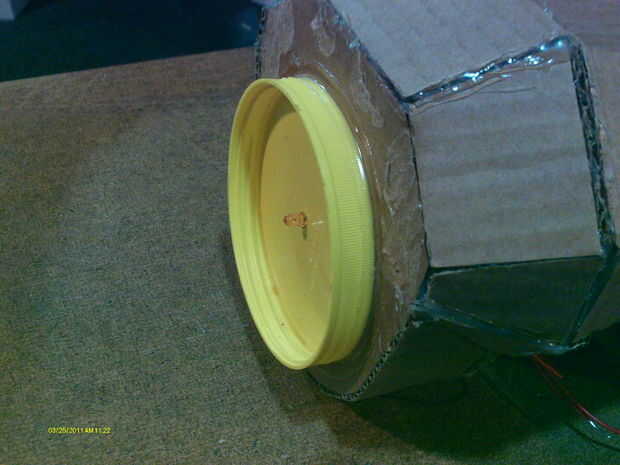

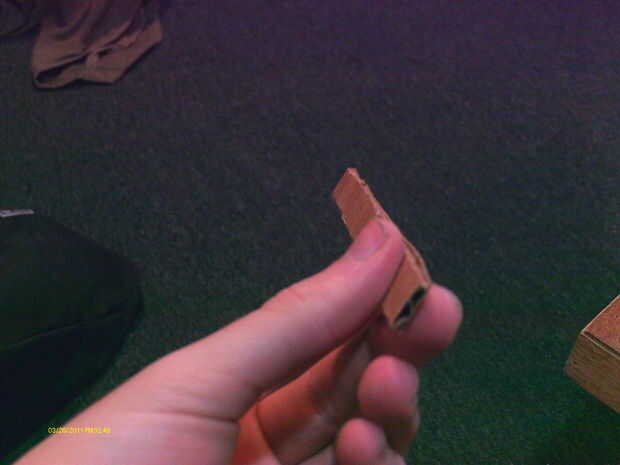

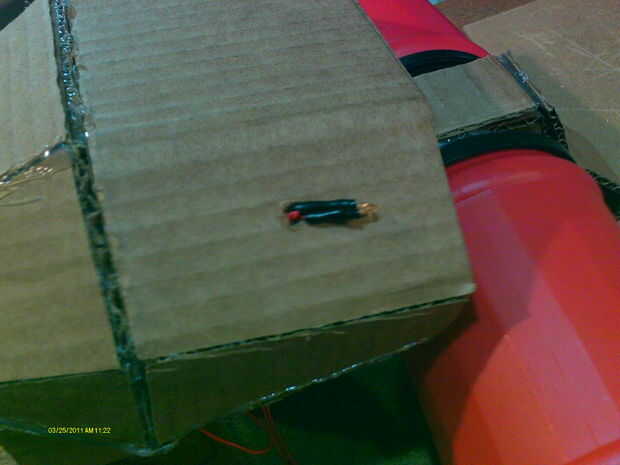

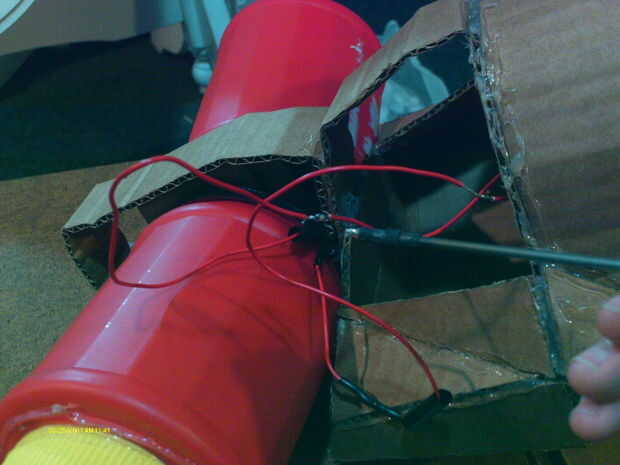

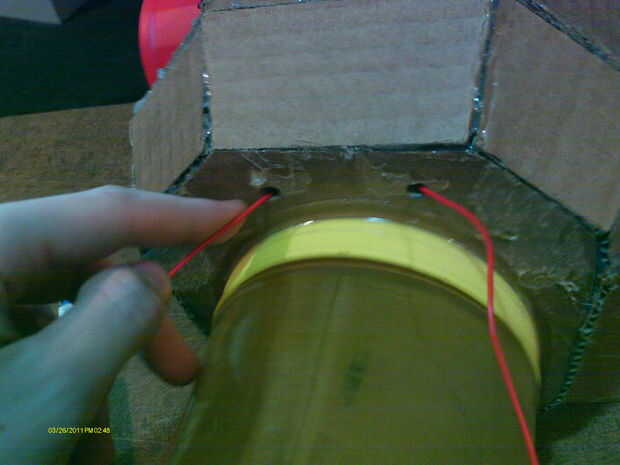

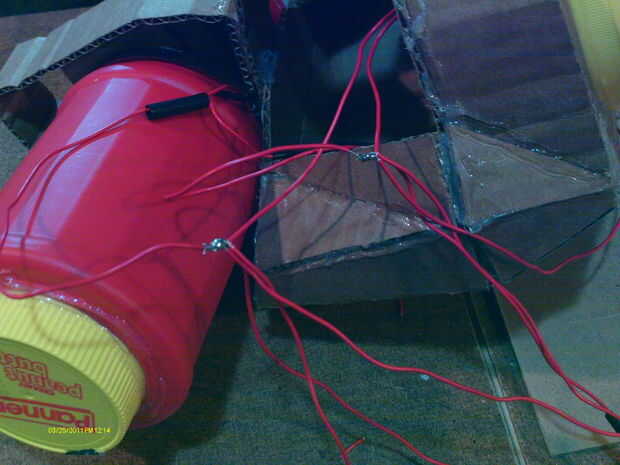

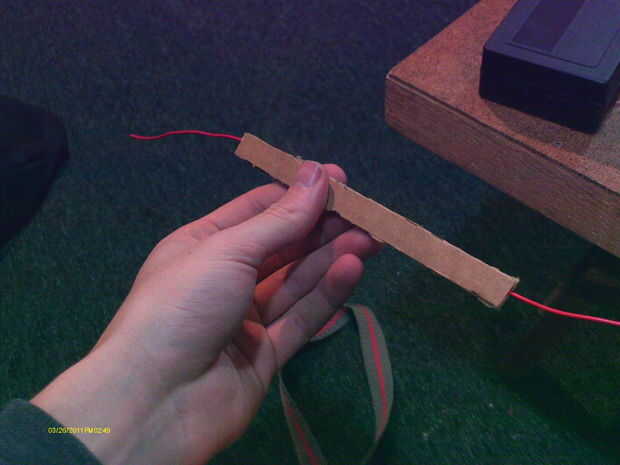

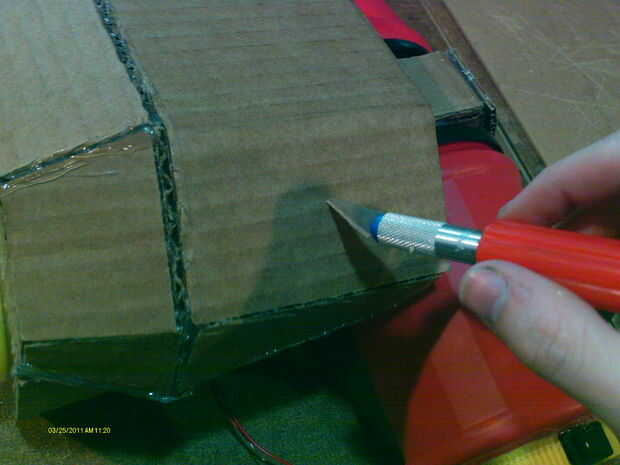

Se ocultaron los hilos comunes que fueron desde la parte delantera de la pistola a la espalda. Alimenté el alambre a través de un refuerzo de cartón en el exterior de la cámara de vacío que brilla intensamente. Esto fue pensado para evitar que los cables son visibles en la parte media de la pistola. El puntal se pega sobre un pequeño agujero que el plomo en la parte del reactor de la arma. Dos LED en los lados del reactor que se reunió con el campo común conduce aquí. Entonces, mi común sale del reactor y entró en la tapa del cilindro izquierdo. Allí, conectado a mis baterías, interruptor y resistencias.
