Paso 6: Configurar la matriz del Sensor de luz en un protoboard

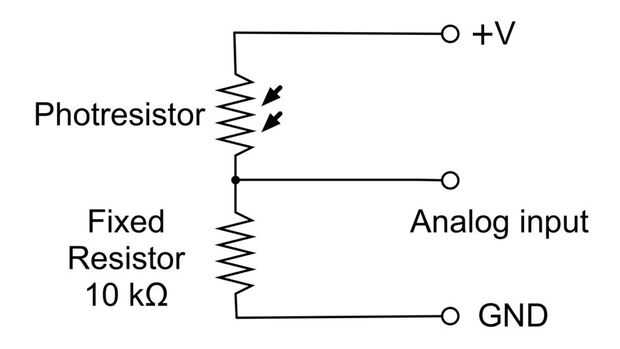

Para ensamblar la matriz de fotosensor cada fotorresistores de CD está conectado en serie con un resistor de 10kohm fijo. El resistor fijo está conectado a GND y el fotorresistor se conecta a 5VDC. El pasador central se conecta a una entrada analógica de la arduino. Esto forma un divisor de voltaje sensible luz. Como la luz cambia, también lo hace la resistencia de la fotorresistencia. Esto resulta en un cambio en el voltaje en el pin del centro que es detectado por el microcontrolador. He utilizado cinco de estos sensores en este proyecto. Pero se pueden utilizar tantos sensores como tienen pines de entrada analógicas en su Arduino.

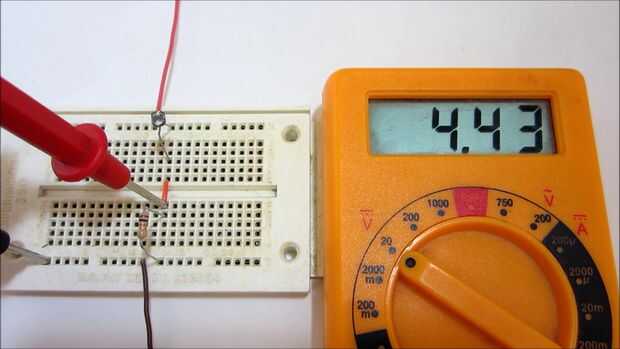

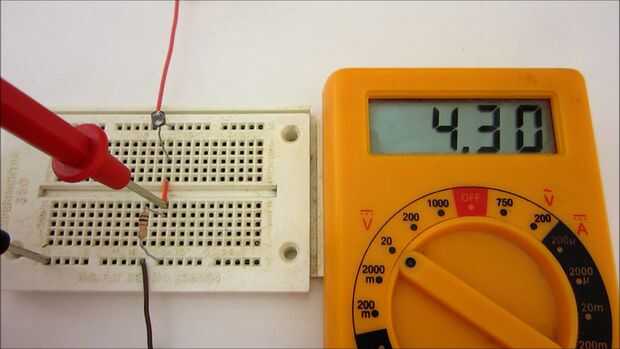

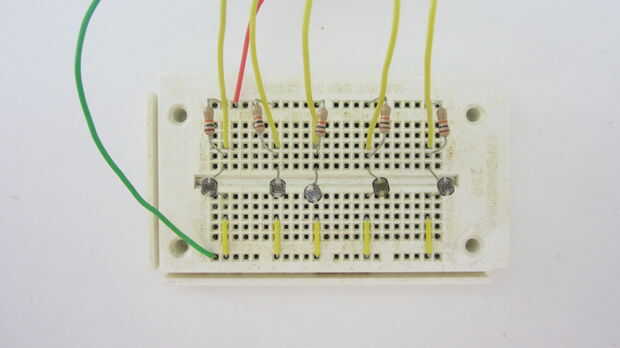

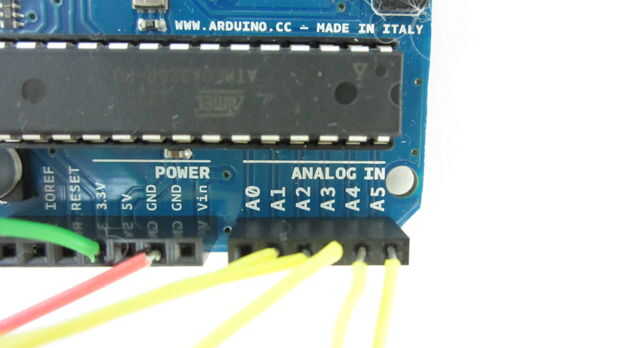

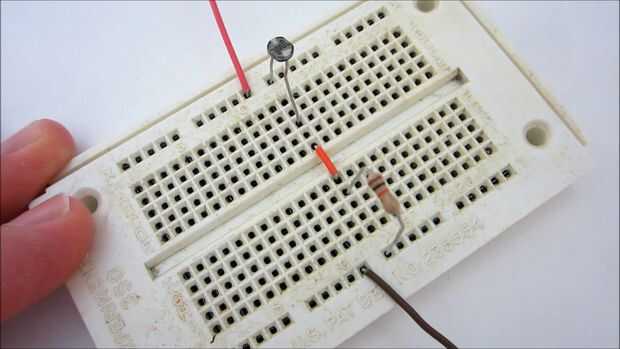

Primero reuní los sensores en un protoboard. Corrí un cable puente desde el pin de 5V de Arduino a uno de los carriles de la energía en el protoboard. Entonces corrí un cable puente del pin GND de Arduino al otro larguero de energía. Luego he añadido los fotorresistores y 10 resistencias de k entre los carriles de la energía como se muestra en la foto de arriba. Luego he añadido un cable puente de los pernos de centro de cada sensor a los pines de entrada analógicos 1-5 en el Arduino.
