Halógeno luz cambio de poste (para GU-10 y bulbos similares) (2 / 10 paso)

Paso 2: Diseño de la palanca de bloqueo

Va ser reemplazar el gancho (que también funciona como una cerradura) con una palanca de madera.  La palanca está diseñada para permitir un mecanismo biestable, por lo que podemos tirar de una cuerda y tiene la ventosa salir y tirar de otro para hacer que vaya.  Cualquier Estado, debe permanecer allí hasta que explícitamente se movió.

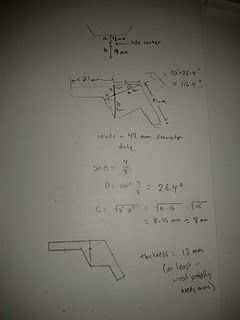

Esto dicta un par de triángulos, que se muestra en el dibujo.  Las dimensiones de los triángulos son las medidas más importantes.  Un agujero se perforarán precisamente donde los triángulos táctil, se muestra con más detalle más adelante.  La idea es que cuando la palanca está en la posición mostrada, la ventosa es empujada fuera de su vivienda (4 mm de eje a shell), y cuando se gira para que el otro brazo está en posición horizontal, la ventosa se tira en su alojamiento (9 mm de eje a la cáscara).  Si utilizas diferentes tazas de la succión, usted deberá ajustar estas medidas en consecuencia.  El principio será el mismo.
