Paso 8: Motor de inducción Linear - bobinas

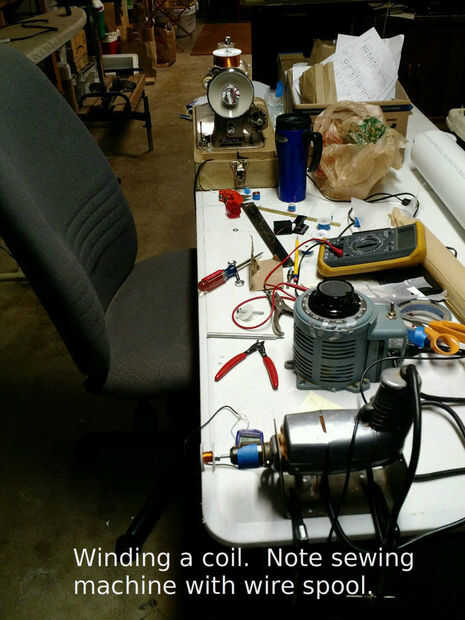

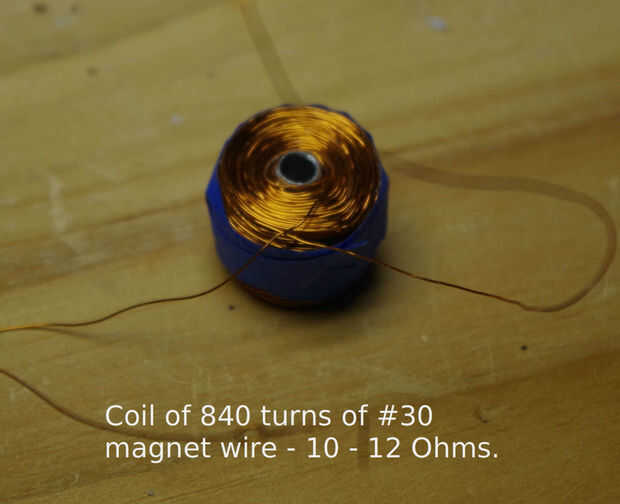

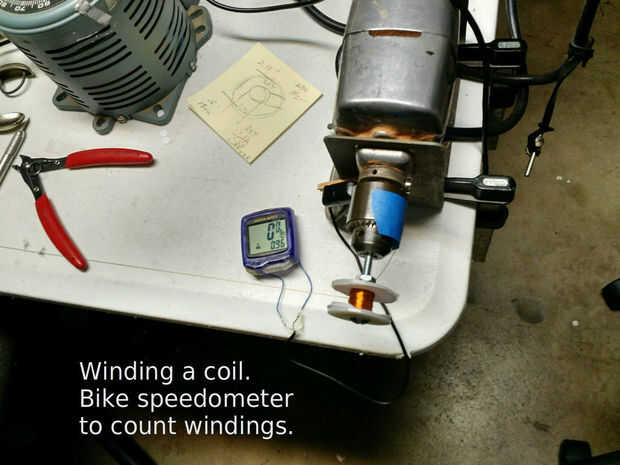

Teníamos nuestras propias bobinas del viento ya que no parece que hay más disponibles para su compra. Tenga en cuenta nuestra instalación funky para la bobina. Alambre magneto (#30) era tensada por una devanadera de la bobina de la máquina de coser y la bobina se realiza con un taladro eléctrico controlado por una fuente variac para moderar la velocidad. Fuerza magnética es una función de amperios y vueltas, así que para uniformidad atamos un velocímetro de bicicleta al centro taladro para contar las vueltas. Nuestras bobinas tienen vueltas aproximadamente 840 y medir 10-12 Ohms cada uno.
Cada bobina se enrolla alrededor de un tubo de latón de 1/4 de pulgada ID 5/8 pulgadas de largo. Aplicamos pegamento estupendo como nos hieren por lo que la bobina sería permanecer juntos. Los tubos de latón trabajados bien para montaje sobre barras de acrílico de 1/4 de pulgada OD, cimentado en los cuadros de motor.
Bobinas con núcleos de hierro generan campos magnéticos más fuertes, pero hemos pensado que los imanes permanentes en el coche se elaborará la base si la bobina de encendido o no. Así que nos fuimos con núcleo hueco "" bobinas.
Al soldar los cables al cable de imán de la bobina tarda un poco de raspado para quitar el aislante. Es importante que el código de colores los alambres para que cables de la bobina del mismo tienen el mismo color. Bobina secuencia y polaridad pueden ser averiguados por la prueba más tarde.
Lista de herramientas y componentes
Tools o Sewing machine – to dispense and keep tension on wire o Electric drill o Bicycle speedometer – to count revolutions (winds) o Variac – to control speed of electric drill while winding o Plastic or nylon disks 1 1/2” dia, 1/4” hole – temporary bobbin ends while winding coils o 1/4 diameter bolt and nut to hold bobbin together and for drill to turn Components o Magnet wire 30 AWG – 1lb (>3000feet) – Ebay $18 o ¼ OD brass tubing – cut to 5/8” for coil cores - $4 o White paper circles – glue to ends of coil while winding o Waxed Paper – prevent glue from sticking to nylon disks o Superglue – several tubes o #22 wire, at least 4 colors o Wire protector/wrap 1/4” - Harbor Freight $2
