Paso 11: Opcional: cable de la iluminación

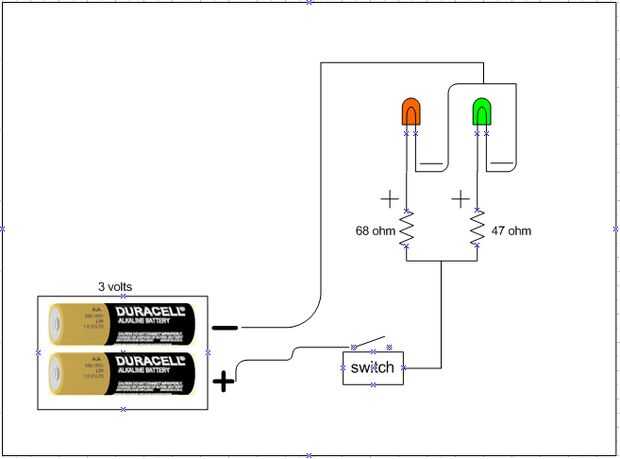

Tome su LED rojo y conecte la resistencia de 68 ohm (+) positivo (uno más). No importa qué lado de la resistencia de pones en (+) positivo. Hacer lo mismo con el LED verde y el resistor de 47 ohmios. Una vez que aquellos se sueldan juntos entonces puede alambre a este bebé para arriba en paralelo. Conecte los dos extremos abiertos de las resistencias a uno con el otro. Conecte los dos cables (cortos) negativo (-) de los LEDs juntos. Una vez esto terminado necesita enchufe la energía a su circuito. La soldadura del cable (negro) negativo de la batería a la conexión negativa (-) que se conecta el patas cortas de los LEDs. Conecte el cable positivo rojo (+) de la batería a una de las patas del switch. Conecte una pieza extra de alambre de la otra pata del interruptor a (+) lado positivo de su circuito (donde las resistencias están conectadas juntos.). Compruebe su máquina soldadora y asegúrese de que no son endebles.

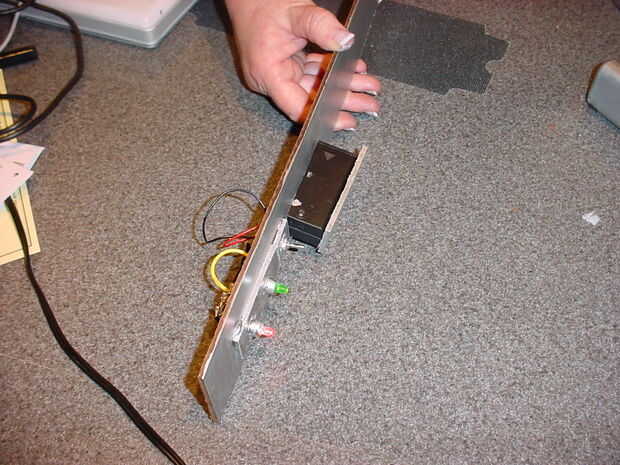

Poner las pilas en el contenedor y el circuito de prueba. Todo debería funcionar cuando usted mueva el interruptor. Si no entonces quisiera empezar de nuevo y volver a soldar todo. No hay mucho allí y la práctica será buenos para usted.
