Paso 4: Asamblea de mano
El montaje del reloj se puede hacer con unos alicates y destornilladores simples. En unas muy pocos lugares los tornillos simplemente están roscados en el plástico. Mientras que el montaje no es difícil, sólo puede suceder en un solo pedido. Ignorar esto, y no se puede apretar algunos tornillos importantes. Para longitudes y Asamblea general, la foto es las principales.
-

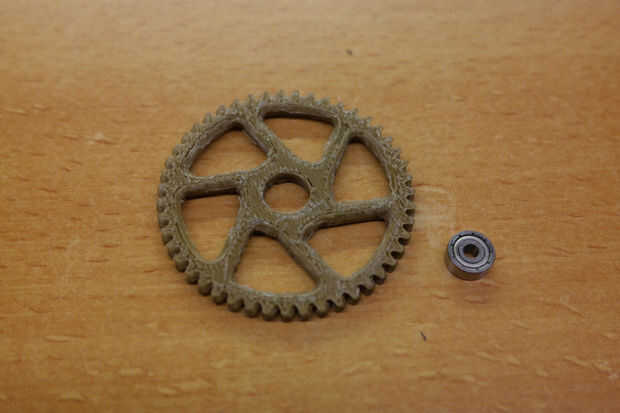

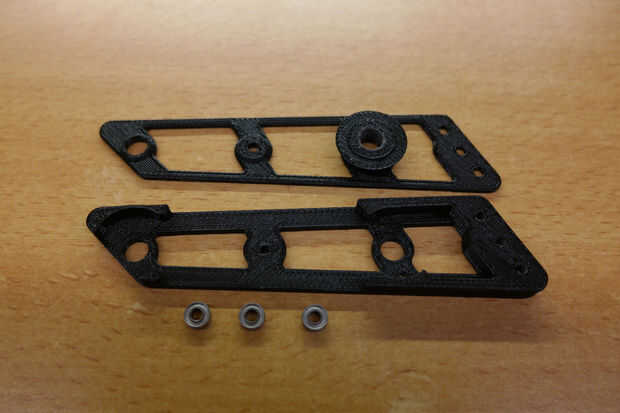

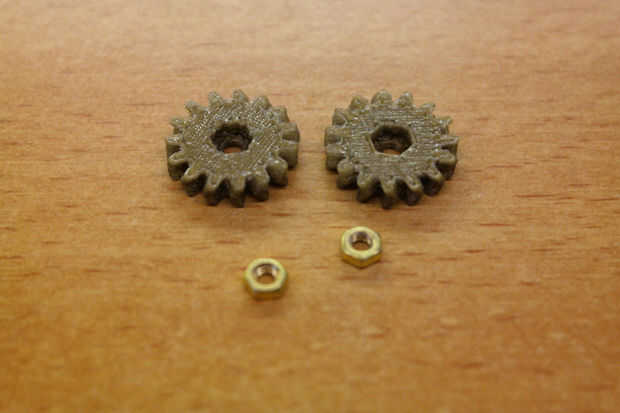

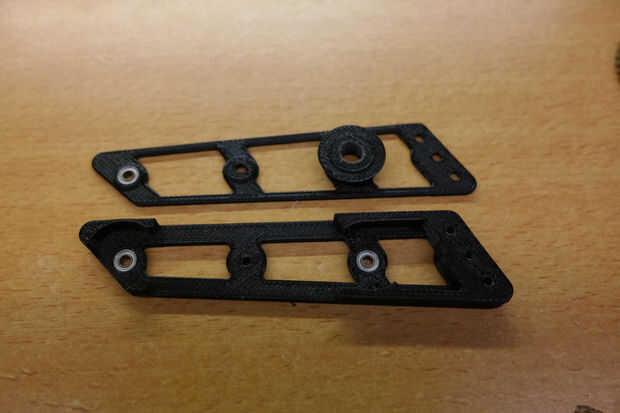

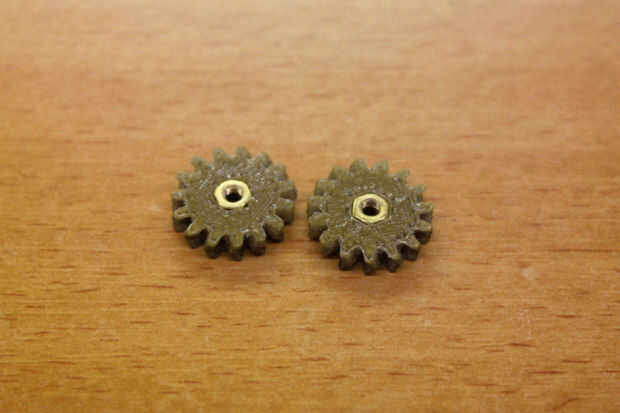

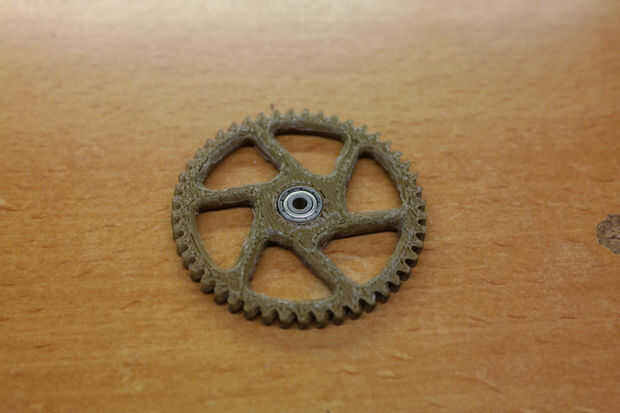

- Asamblea inicia con prensa montaje rodamientos y las tuercas. 3 los rodamientos 683 deba ser presionado. Un 623 del cojinete se presiona en el engranaje de la rueda loco. 2 tuercas de M3 necesitan presionar en los 2 engranajes de la manecilla pequeña.

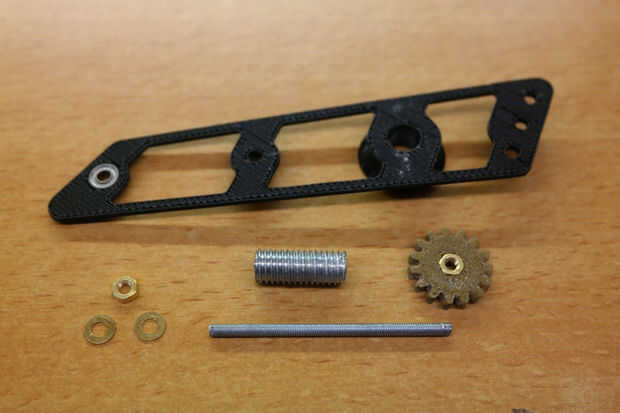

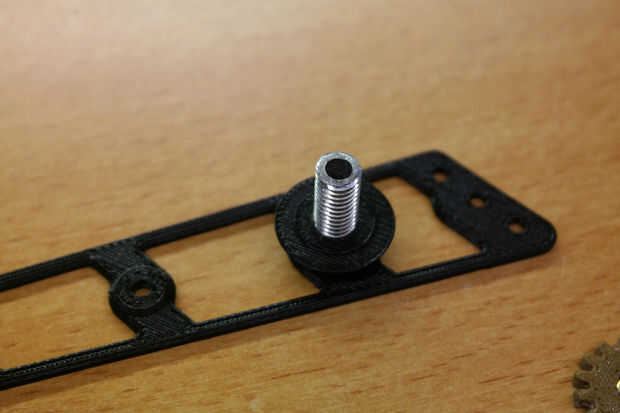

- La varilla roscada de M8 es ahuecada usando un taladro de 4mm (o un poco más grande si el agujero no está centrado). Luego se monta en el marco de la manecilla de las horas. Este hilo puede necesitar ser cortado antes de montar el hilo usando una herramienta de corte del hilo de rosca M8 o M8 Tuerca. En esta etapa no es necesario fijación.

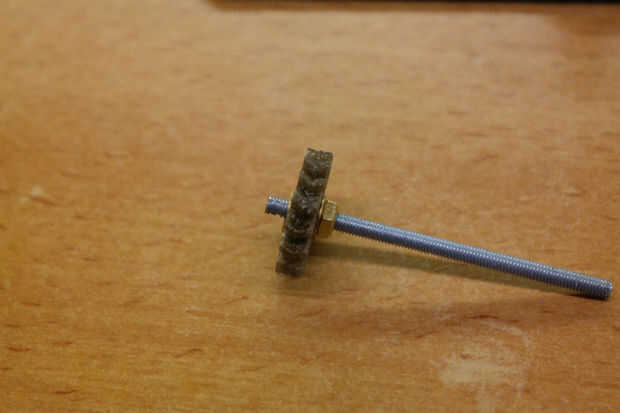

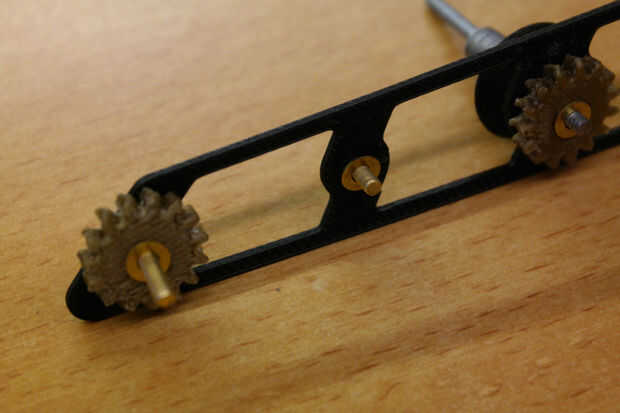

- El eje conductor de M3 necesita ensamblarse. El conductor y el engranaje conducido tienen el mismo aspecto. Es por eso que agregó un agujero en el engranaje conductor en el diseño final (no se muestra en la foto). La foto no muestra la dirección correcta de la tuerca. El orden de la Asamblea es: tuerca de engranaje - lavadora - lavadora - tuerca -, donde la primera tuerca es la prensa tuerca montado en el engranaje. Apretar bien las tuercas, esta es una parte de potencia.

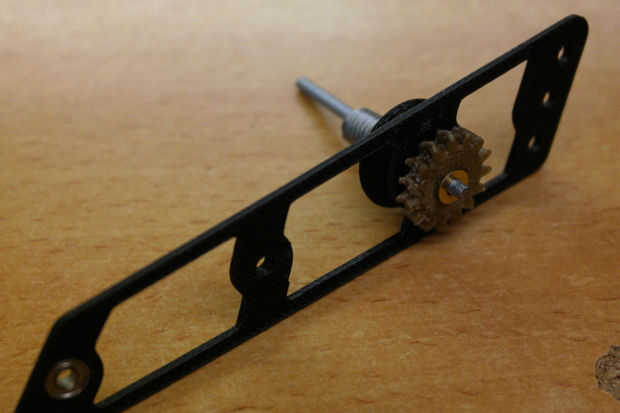

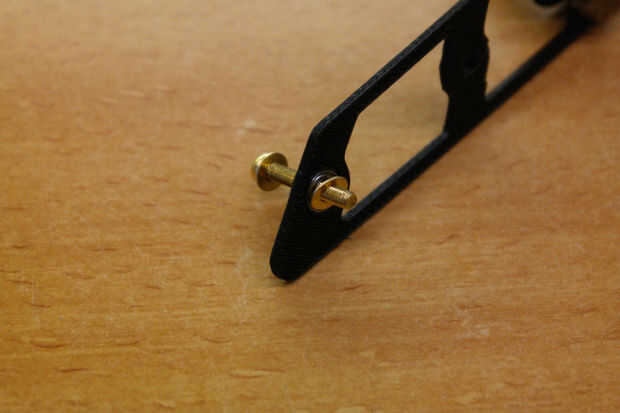

- El M3 conducido eje consiste en los tornillos M3x20mm y el otro equipo pequeño. Montaje: cabeza - arandela - cojinetes - engranajes de la lavadora - tuerca - - arandela, la tuerca de Dónde está la prensa tuerca montado en el engranaje. Correctamente, apriete la tuerca al tornillo y compruebe si el cojinete está funcionando libremente.

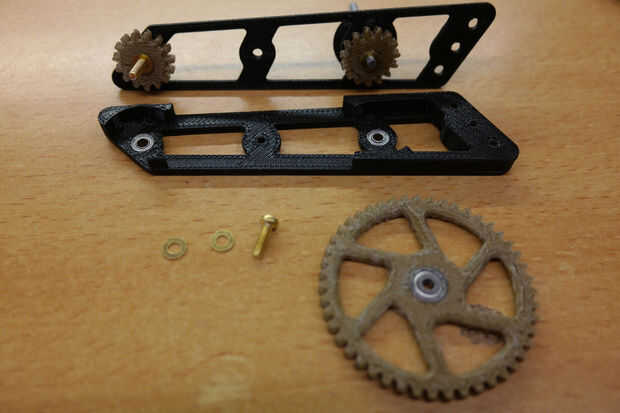

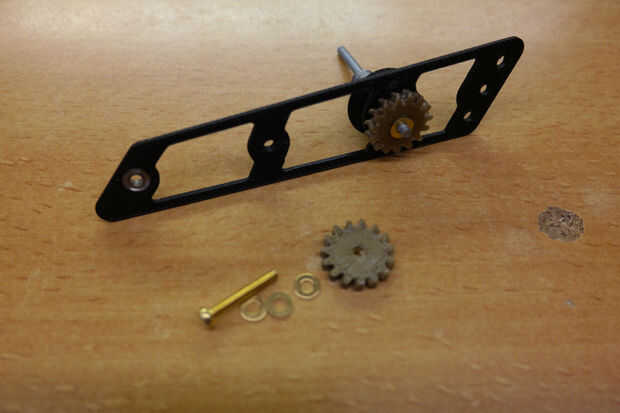

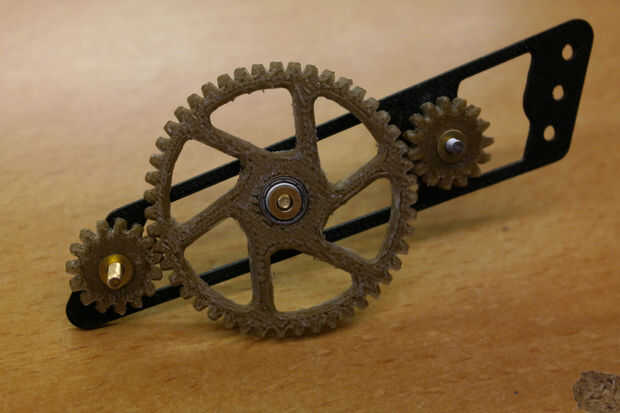

- Monte el engranaje intermedio al marco de la manecilla de las horas. El orden de la Asamblea es: cabeza - marco - - Cojinete - Arandela, donde el rodamiento es la prensa rodamiento montado en el engranaje de la rueda loco. El engranaje intermedio sólo encaja de una manera. En este momento hay unas cuantas arandelas de flotante. Asegúrese de que nada se cae.

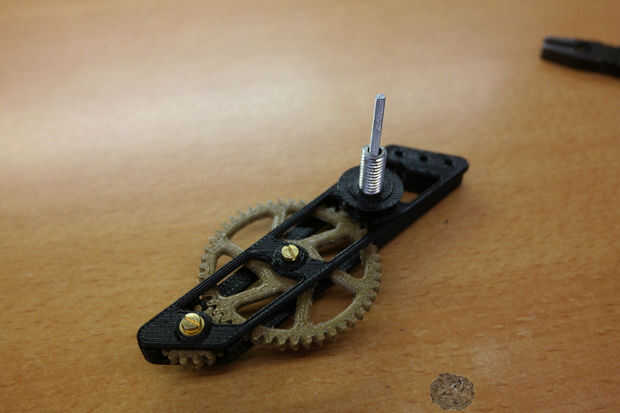

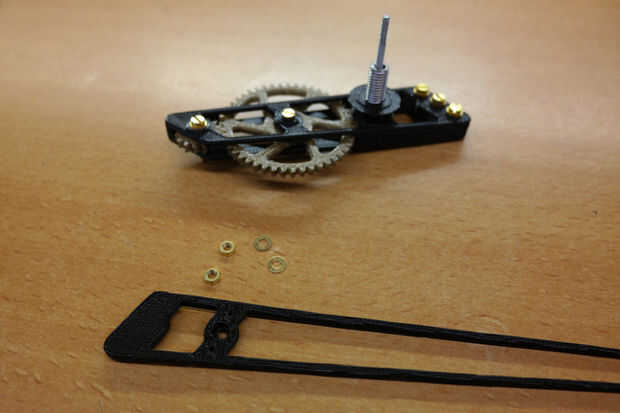

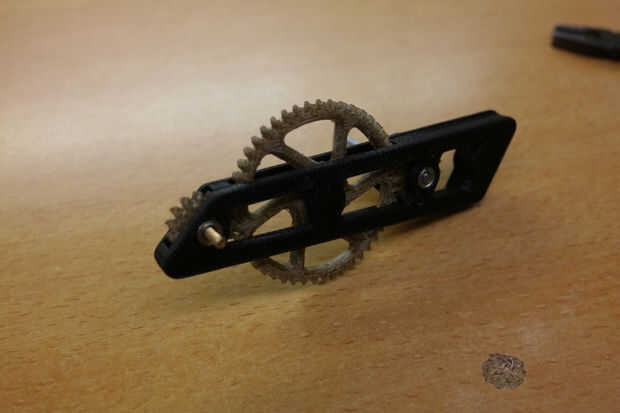

- Monte al otro lado del cuadro de horas a la actual Asamblea. Ambos ejes M3 tienen cojinetes de oposición. el tornillo de engranaje intermedio corta en el plástico. Compruebe si todo está funcionando.

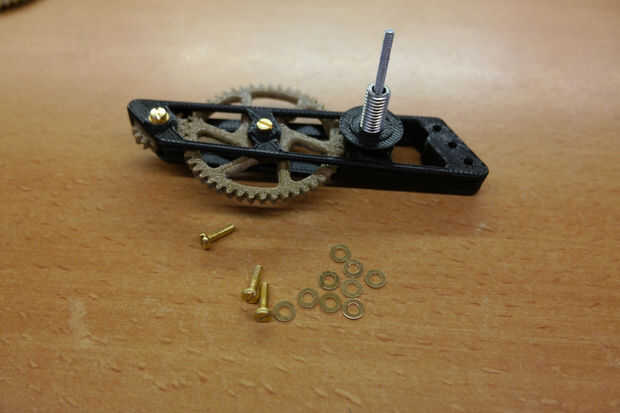

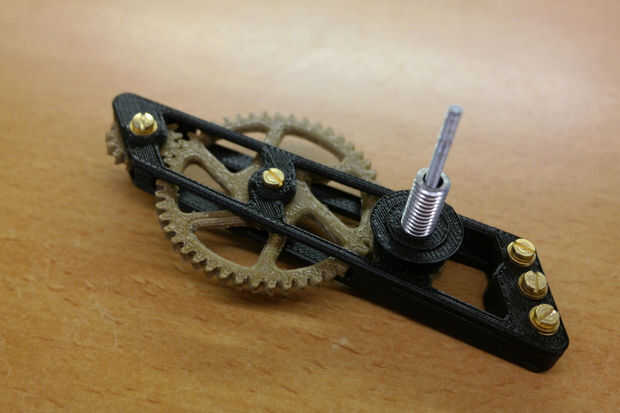

- Utiliza 3 pilas de un tornillo M3x10mm y 3 arandelas para montar la parte trasera de los marcos de la manecilla de las horas juntos. Los 3 tornillos deben cortarse en el plástico.

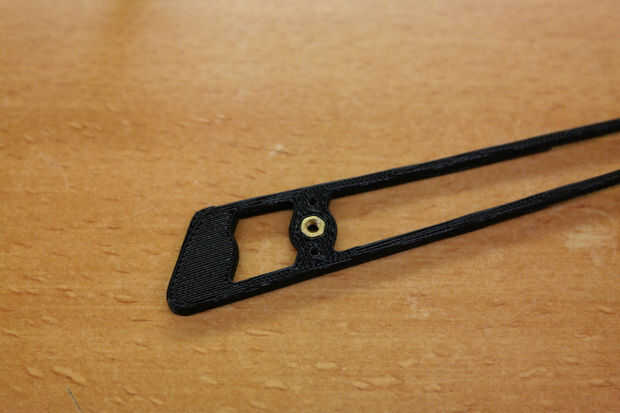

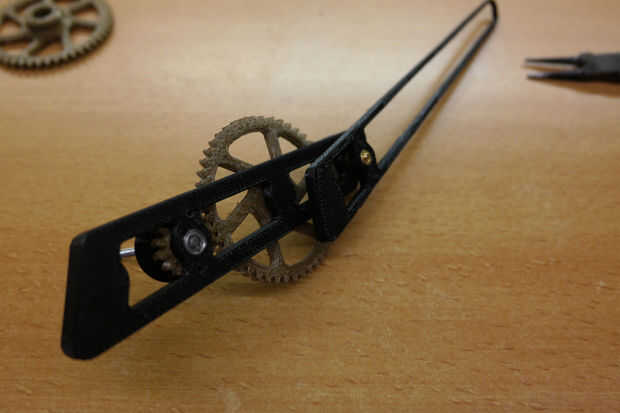

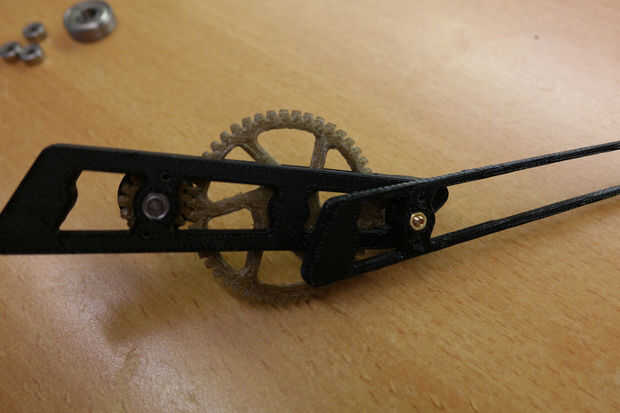

- Prensa ajustar una tuerca en el montaje de la manecilla de los minutos. A continuación monte el minutero a la Asamblea. El orden de montaje a partir del rodamiento de aguja de las horas es: arandela - tuerca - arandela - minutero - tuerca, la tuerca del pasado Dónde está la prensa tuerca montados en la aguja de los minutos. Apriete la tuerca a la manecilla de los minutos, pero deje un pequeño espacio entre la primera arandela y la tuerca de primera. Esto tiene que flotar. Girar la manecilla de los minutos para verificar el buen funcionamiento.

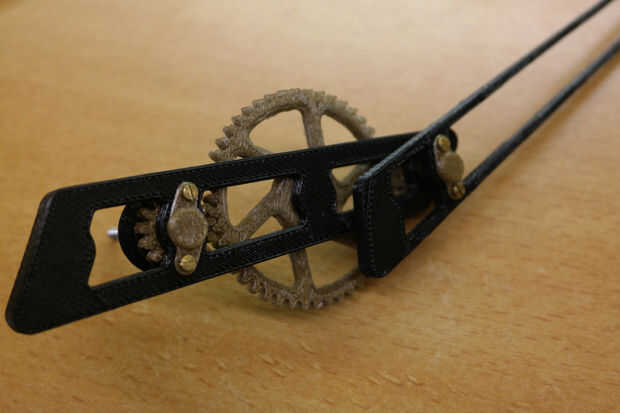

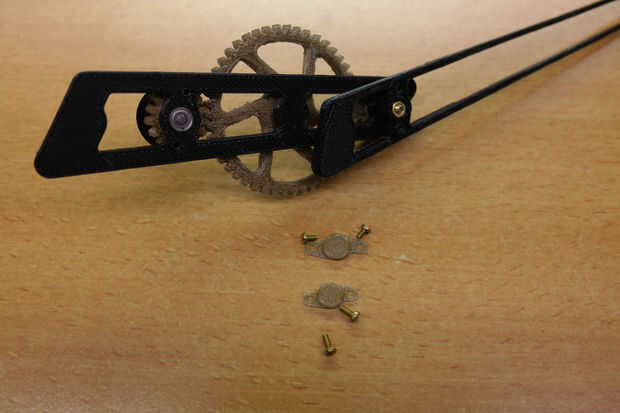

- Montar las tapas a los minutos y horas. Estos están asegurados usando los 4 tornillos M2x6mm. 2 de estos tornillos necesitan ser cortados a 4 milímetros. Estos se utilizan para la cubierta más grande de la mano de la hora. Todos los tornillos de M2 se cortan en el plástico.
-
La Asamblea de mano está ahora terminado.
