Hand In Hand Skeleton Clock (5 / 11 paso)

Paso 5: Minuto y hora engranaje

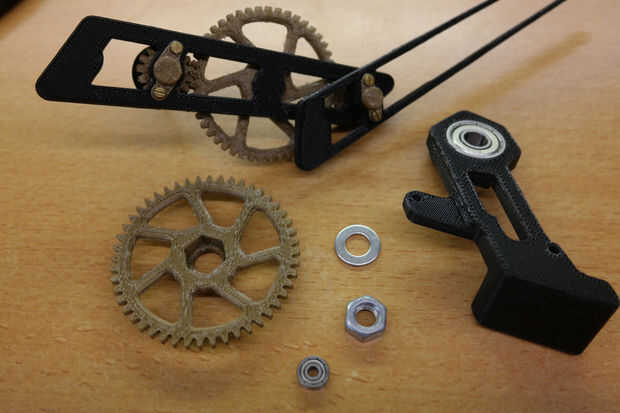

Este paso se une a la Asamblea de la mano a la estructura.

-

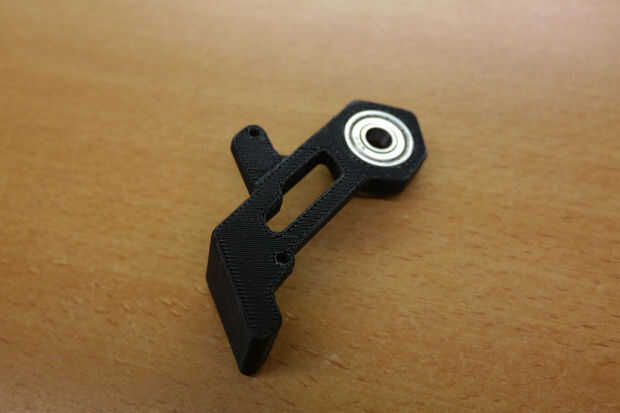

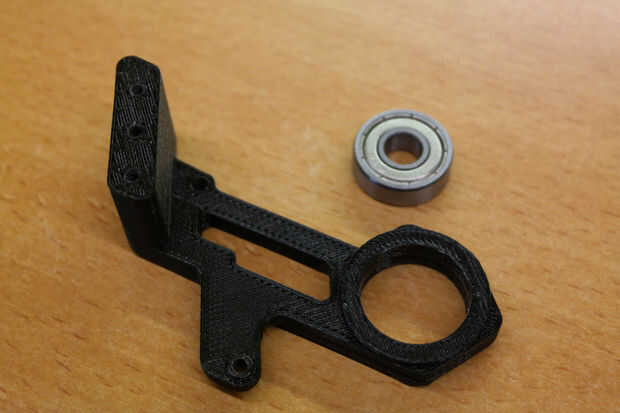

  • El 608 cojinete en el marco de encastre. Necesita presionar desde la parte delantera. Seguirá siendo una pequeña cresta en la parte posterior del marco.

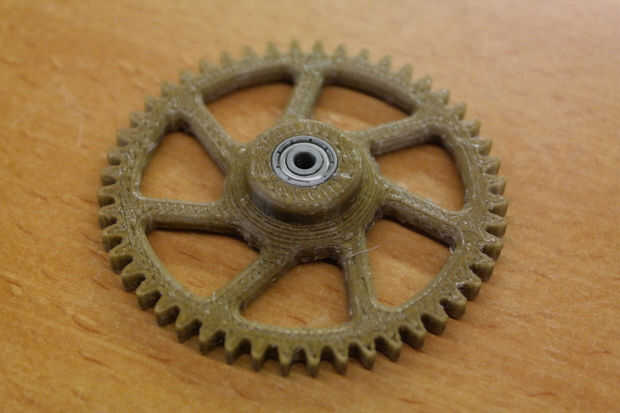

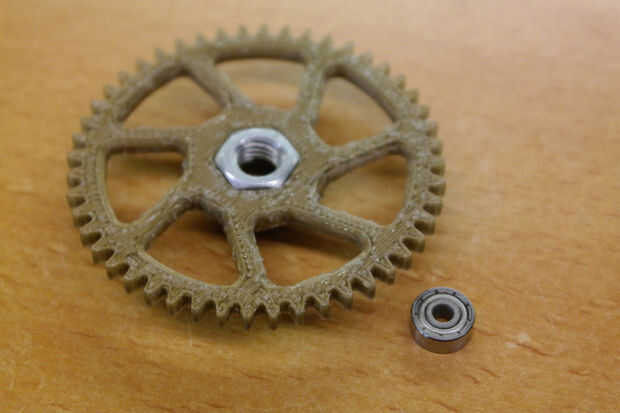

  • Los cambios de hora está el engranaje grande con el agujero hexagonal M8 en él. Necesita una tuerca M8 y un 623 teniendo prensa cabida en él.

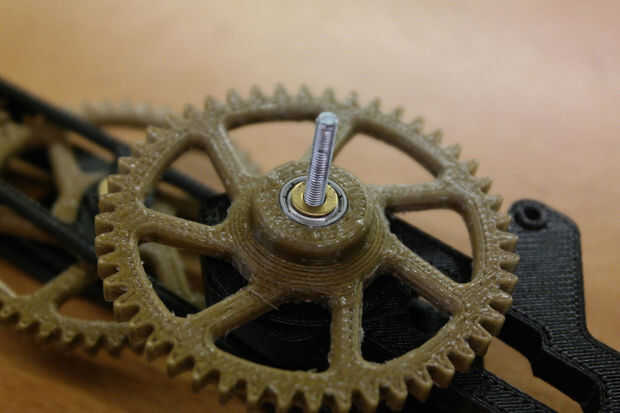

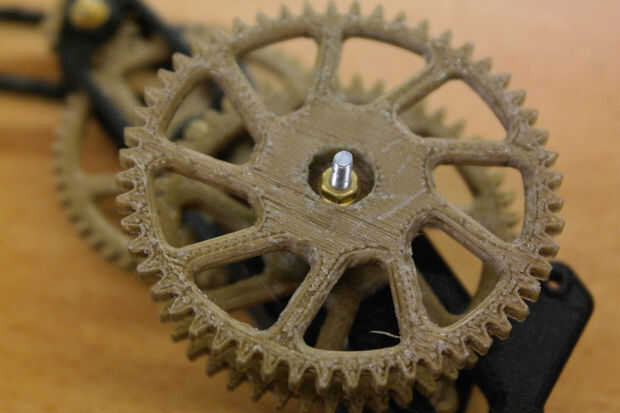

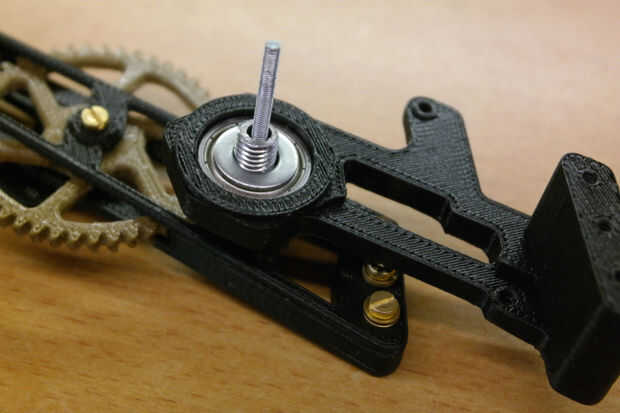

  • Coloque el eje de la M8 de la Asamblea de la mano a través de la 608 cojinete. Coloque la arandela M8 y luego atornille el engranaje a la misma. Apriete el engranaje, pero tenga cuidado de no ejercer demasiada fuerza.

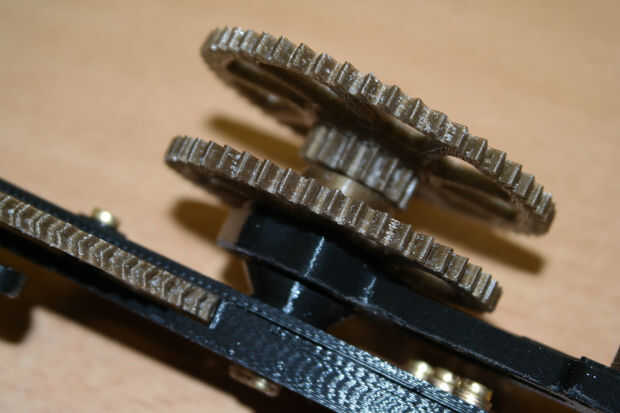

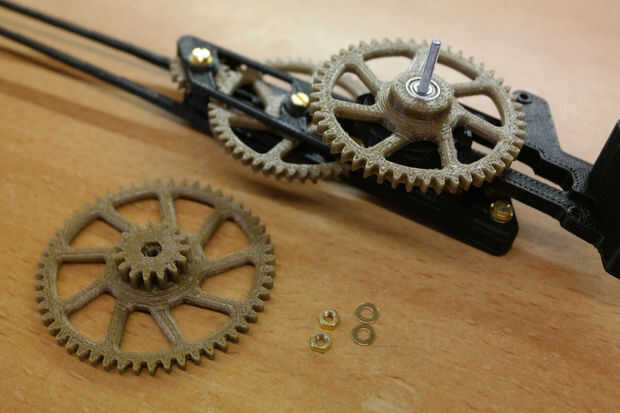

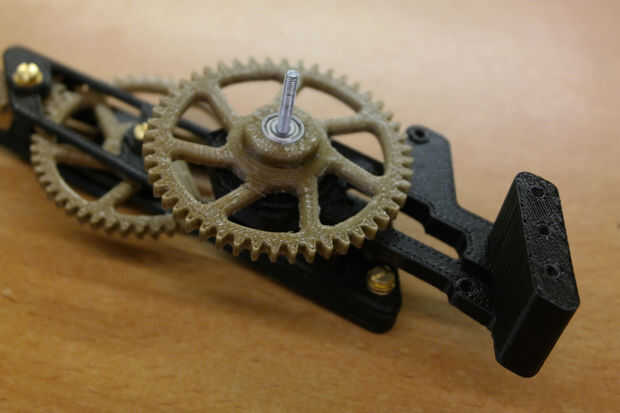

  • Montar una tuerca M3 en el engranaje del minuto. Luego coloque una arandela sobre el eje de la M3 y atornille la tuerca de engranaje primero en el eje de M3. Mover hasta que la tuerca toque la lavadora, pero no apriete. Montar una arandela y una tuerca en el eje de la M3. Apriete la tuerca mientras sostiene el engranaje. Mover que ambos engranajes a mano para asegurar su correcto funcionamiento.

-

Asegúrese de que todo funcione suave y todas las tuercas estén bien apretadas antes de proceder al siguiente paso.
