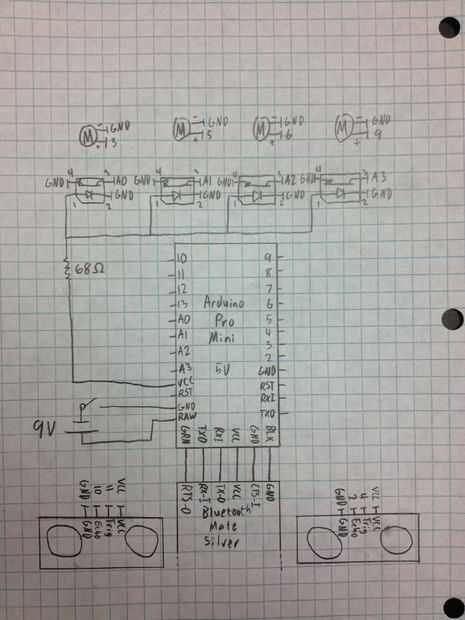

Paso 7: Conexiones de soldadura
-Azul: Potencia para la IR led (pin 1 del sensor)
-Verde: Tierra para la IR led (pin 2 del sensor)
-Amarillo: Colector para el detector de IR (pin 3 del sensor)
-Naranja: Emisor para el detector de IR (pin 4 del sensor)
-Rojo: Energía para el motor de la vibración
-Marrón: Tierra para el motor de la vibración
Reemplazar estos colores con los cables correspondientes en la configuración, separe los extremos del cable de cinta y soldar entre sí los motivos (verde, naranja y marrón). Soldar cada uno de estos cables de cada uno de los cuatro paquetes juntos en una sola conexión con un cable adicional que funciona hacia fuera para la conexión a la placa. También soldar entre sí los cuatro cables azules de la misma manera. Envuelva todas las conexiones con la tubería del encogimiento o cinta aisladora para proteger las conexiones y evitar cortos circuitos.
