Paso 9: El tablero de juego - cableado de las luces
Cableado
No entraré en detalle con respecto a cableado la tira llevada luz, pero en lugar de otro referir a un par de instructables, y hay muchas más, que estoy seguro de que sabes.
Para elegir una fuente de alimentación, aquí está mi rápido matemáticas utilicé:
Tengo una 12v Led franja de luz
Utiliza 24w/5 metros o 300 LEDs.
24W/300 = 0.08w por led
Con 12 leds = 12 * 0.08 = 0.96 w
Potencia (vatios) = voltaje (voltios) X corriente (amperios)
0.96 = 12*(amps)
amperios = 0.08 o 80 mA
Por lo tanto necesitaba: 12vdc, < 1w, > 80mA.
Elegir un 12V / 250mA de la fuente.
Espero que esto es justo como esta es un área nueva para mí, pero parece que funciona bien.

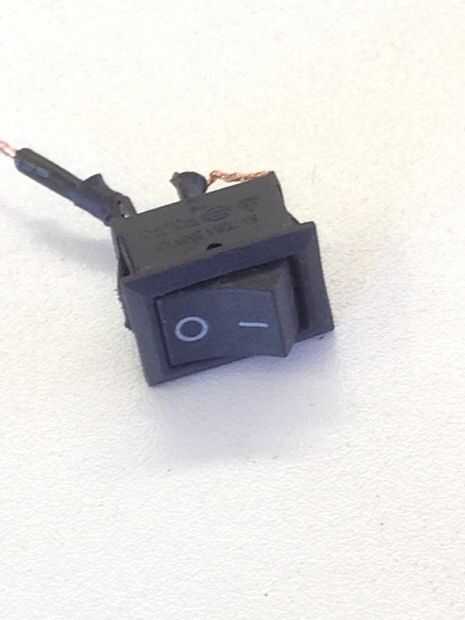

Para elegir un interruptor que no necesitaba preocuparse mucho acerca de su calificación, como las luces son tan una baja, en cambio fui a estética, elegir uno que era negro satinado para que coincida con mi final, con un eje de balancín y perfil bajo. También es importante que tiene un labio en la parte superior, por lo que se oculta cualquier imperfección en sus cortes. Tengo mi sierra y había rescatado de una vieja lámpara, por lo que es un terminal de 2, 10A-125VAC.
Yo todas mis conexiones soldadas y luego se les cubre con tubería del encogimiento del calor.
Para instalar la iluminación en el bloque de medir la distancia desde el centro de la franja de luz hasta el punto donde los cables de conexión pueden cómodamente abajo de la curva a 90 grados, medir el centro del bloque de esa distancia y perfore un agujero hacia abajo usando un poco mucho más pequeña entonces el tamaño de la ranura de vidrio. No quiero destruir accidentalmente su ranura. Usted debe ser capaz de perforar hasta el fondo, momento en el que puede perforar desde la parte inferior hasta llegar a su fondo de surco, usando un poco lo suficientemente grande como para acomodar los cables (utilicé un 5/16" bits).
-Para toda su perforación, encontré muy útil para envolver un trozo de cinta alrededor de la broca para marcar sus distancias de profundidad, deteniéndose al llegar a la cinta. Tuve una prensa del taladro pero esto era apenas más rápido entonces establecer una y otra vez a las profundidades.
Para crear la ranura para el cable de 'IN' de la fuente de alimentación
Subir que la Sierra de mesa hasta 1/8", lápiz una parada marca sobre la cerca para cortar lo suficiente que la línea reunirá el agujero va para arriba a su tira de la luz y establece su valla en la mitad del ancho de base (menos 1/16" para ser precisos, para reconocer el espesor de la hoja). Recorren su bloque hasta su marca para crear un surco centrado para la línea de 'IN'.
En este punto, si usted no desea un interruptor o está usando una línea en cambiar como de una lámpara, entonces usted puede simplemente conectar los cables de la luz a la línea de alimentación e introducirla en la ranura que.
Si está usando un interruptor como lo hice, entonces necesitará marcar donde quieres el interruptor para ir. Tengo bastante preciso con esta parte, tratando de medir en 64ths, pero realmente no necesita. En su lugar, mida y marque hacia fuera cerca como usted puede fácilmente y luego cortarlo más pequeño. Poco a poco puede ampliar su agujero, prueba el ajuste a medida que avanza hasta que se desliza en apretado. Perfore un agujero lo suficientemente grande para los cables desde la parte inferior de su orificio hacia su punto de conexión del interruptor.

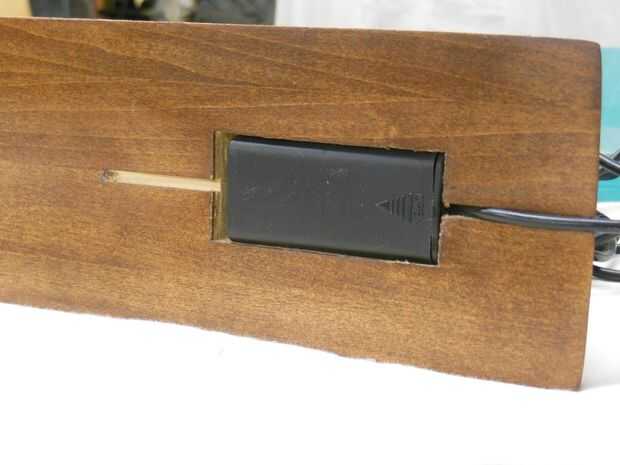

Si está usando un interruptor, entonces usted probablemente tendrá el cuadro de proyecto para contener el exceso de alambre necesario para hacer las conexiones. Medir la caja y marque hacia fuera en la parte inferior de su base donde se conectan todos los cables. Cincel o crear el espacio para que la caja va a quedar al ras con la parte inferior. Nuevamente esta es donde grabar una profundidad en el taladro es grande. Marcar la profundidad de su caja de la broca y perforar un montón de agujeros en la madera a ser cincelado hacia fuera. Esto hace quitando la madera más fácil y te da una idea de cuando han alcanzado la profundidad necesaria. Para alimentar los cables en caja, solo introducirlo y taladrar los agujeros una vez más.
Conectar todo

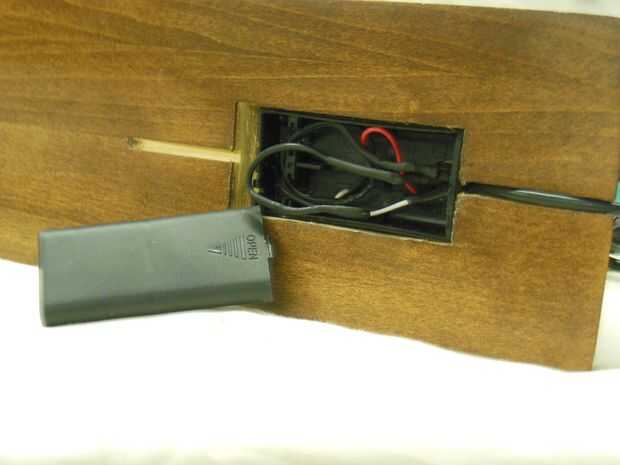

Instalar las luces, interruptor, ' en ' línea y proyecto de la caja (después de la coloración y acabado) y conectar todo.
Fuente de alimentación Hot - interruptor
Tira de caliente - interruptor de la luz
Fuente de alimentación neutro – luz tira Neutral
El último paso es montar de goma o un material similar en cada lado de la ranura del cristal para fijar el tablero de vidrio perfectamente. Esto es necesario porque es muy probable que su tira de luz led es mucho más gruesa entonces tu copa es. Cortar las tiras de sólo lo suficientemente amplia que sentarse a ras con la parte superior de la base y pegar en el lugar, con restos de madera, cartón o cartulina la cuña y aplicar presión. Es probable que tienes que hacer un lado a la vez.
