Paso 3: montaje
Montado todo con pegamento de madera y clavos; y hasta ahora ha mantenido muy bien:
1) en primer lugar montar la cañería 6' largo x 7.5" amplia porción. Pensar en él como una estantería acostado a su lado donde parte A es la parte trasera, F es el lado izquierdo, piezas G - H - I son el lado derecho y las partes B - C - D - E son las estanterías. En la parte posterior de la parte i routered un 3/8" de profundidad del surco para que acepte el dispositivo de seguridad (parte V). Esto ayuda a alinear los dos componentes durante el ensamble más adelante.
2) Conecte el 9 "X 6" pieza de MDF (con los dos recortes) a la parte superior; excepto el corte de un bloque continuo de chatarra madera contrachapada de abeto para soporte de madera contrachapada parte H. El bloque debe ser continua a lo largo del borde para apoyar la bisagra de piano.
3) Fije la bisagra de piano de 6' al lado de la unidad principal.

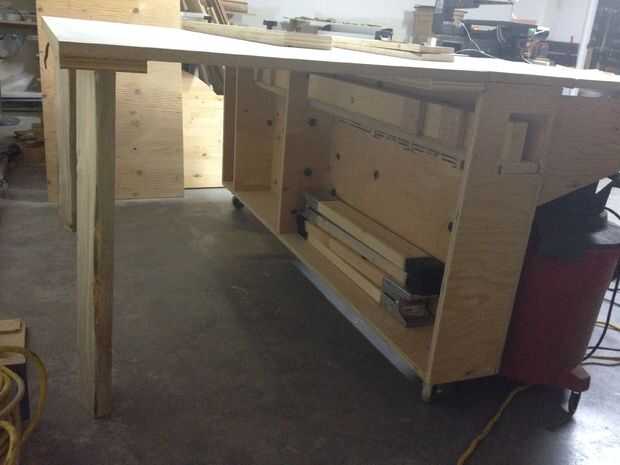

4) fijar piezas R y S a lo 2'6 "X 6' MDF, consulte la página 9 para esto. En el lado de las bisagras proporciona apoyo adicional para la bisagra del piano, mientras que uno en el borde externo proporciona soporte estructural y un lugar para las piernas sujetar a. Mis piernas tienen 3/4" agujeros profundos, poco más de 1/2" de diámetro, perforado a través de la madera contrachapada. Yo luego un pasador de 3" en (tan sólo 3/4" fue expuesto) a la parte superior de un 2 x 4 y esto es todos los que utilizo para las dos piernas.

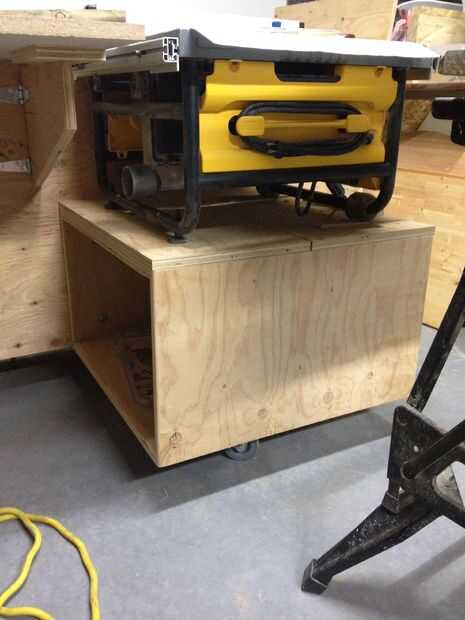

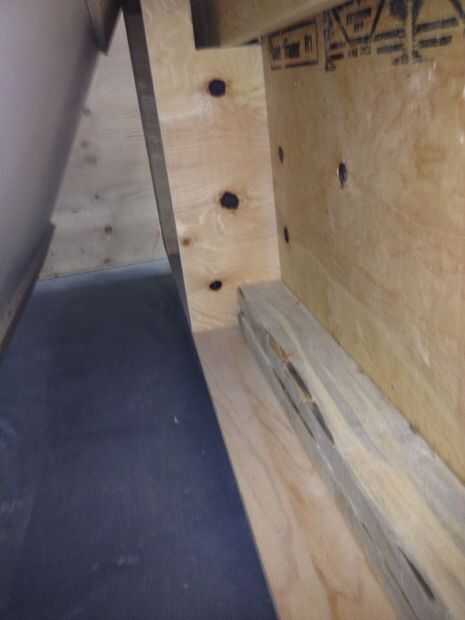

5) montar la sierra base; Vea la página 7. la base de la Sierra es básicamente un soporte con un divisor superior, base y medio. El divisor de medio da la fuerza de soporte de la sierra y evita que se corte o tormento. Router otro 3/8" de profundidad del surco aquí sólo Coloque un pedazo de madera contrachapada de 3/4" en la ranura con pegamento y tornillos.

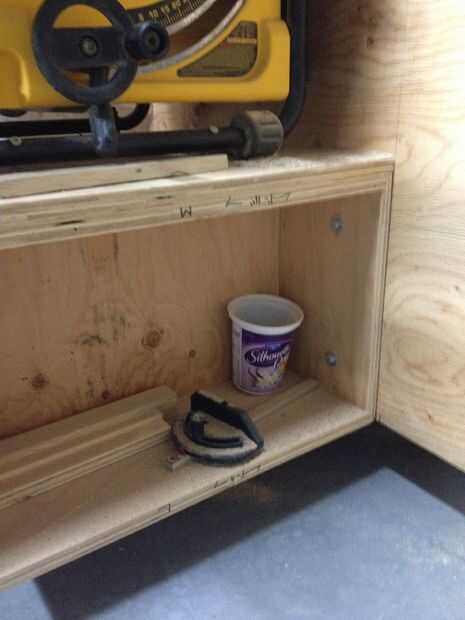

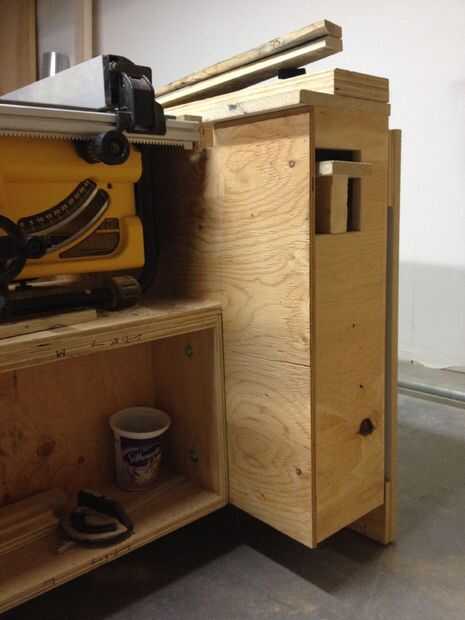

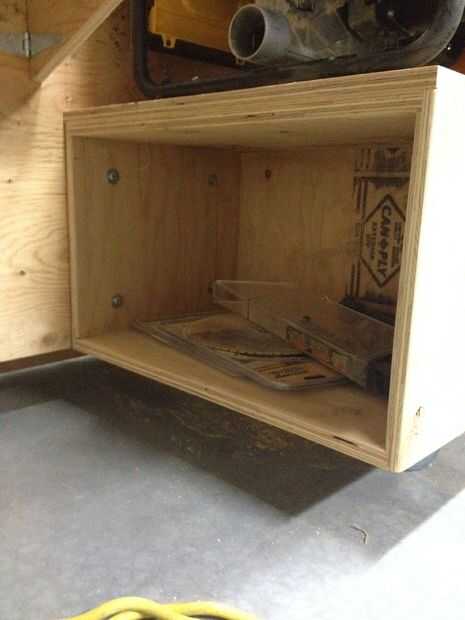

6) tornillo a través de la base de la sierra en el gabinete principal con los cuatro tornillos; coloca básicamente 3" lejos de todos los bordes. Piezas Q1 y Q2 son básicamente clavadoras; utiliza para proporcionar un respaldo reemplazable para colocar la sierra en la parte superior. Montar el gabinete con P, N, O, L y M con clavos pegamento y pin; luego una Q1 Q2 a la parte superior con tornillos únicamente.

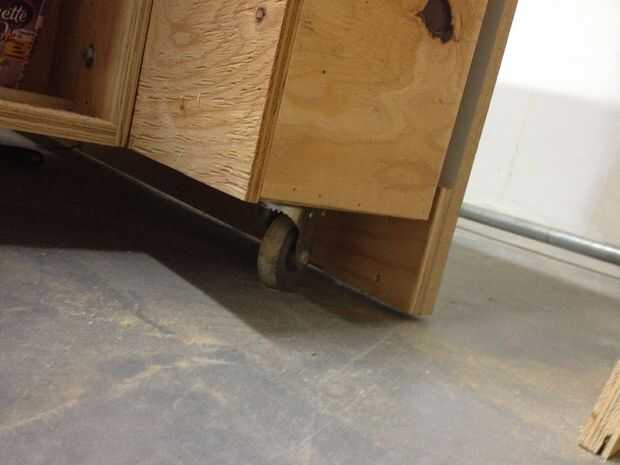

7) en este punto la estación de trabajo está haciendo pesado; así que gira a un lado y atornillar las tres ruedas en el lugar: uno en cada extremo de la parte larga y delgada: utilizar el centro real de la base como el marco es más pesado en el lado izquierdo (el lado con la tabla vio unido a él); y uno en el centro del Mesa soporte de la Sierra; como cerca del borde como sea posible. La otra esta rueda es; es más triangular de la base y más estable será la estación de trabajo.
8) gire la estación por lo que es vertical otra vez y estar en las 3 ruedas. Fije la gran derecha plegable mesa (con la bisagra piano largo)

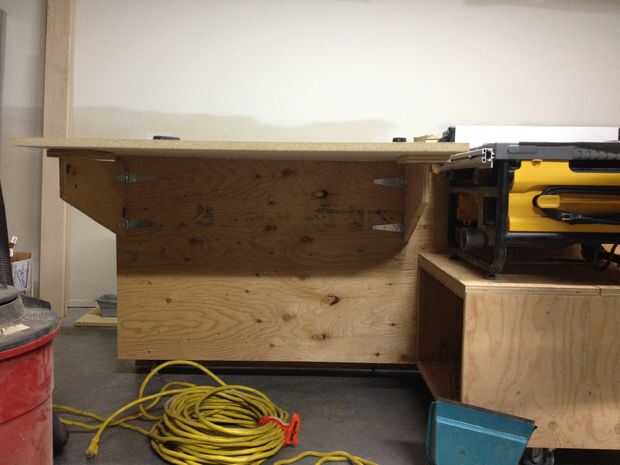

9) Instale el soporte de salida pequeño (3'3 "x 2') usando la otra bisagra de piano. Usted necesita utilizar otra pieza de bloqueo (no dimensionado en estos planes) unos 3' de largo para espaciar adecuadamente la parte superior y los brazos plegables (J, K) permitir doblar debajo de la parte superior. Adjuntar los brazos al lado de la pieza de madera contrachapada principal 'A' usando dos puerta bisagras cada uno; espaciar los brazos que soportan la derecha cerca del borde de la mesa de salida; Esto les permite cerrar sin interferir uno con el otro. Corte dos bloques de soporte se apoya debajo de la parte superior; Estos se abrirá la mesa a ras con la superficie adyacente.

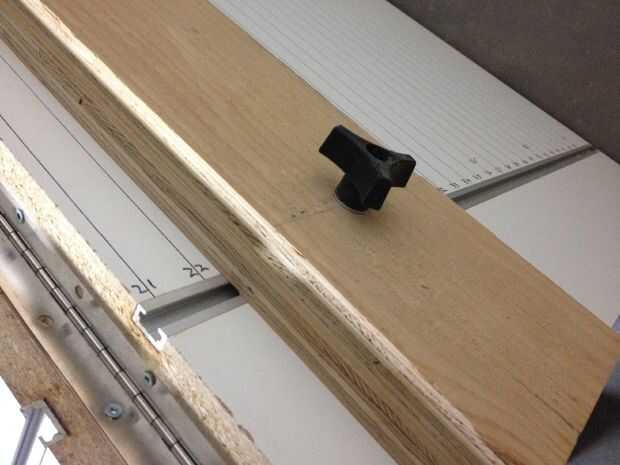

10) Instale a la guía de canales metálicos para el tope-guía auxiliar. La cerca se acaba de hacer dos piezas de madera contrachapada atado junto con cuatro agujeros perforados en ella para ajustar la posición de la parada con respecto a iniciar o terminar el corte. Si usted tiene un pedazo de plástico laminado; laminado al borde de 'deslizamiento' vertical de la valla (la parte que hace contacto con la pieza de trabajo).

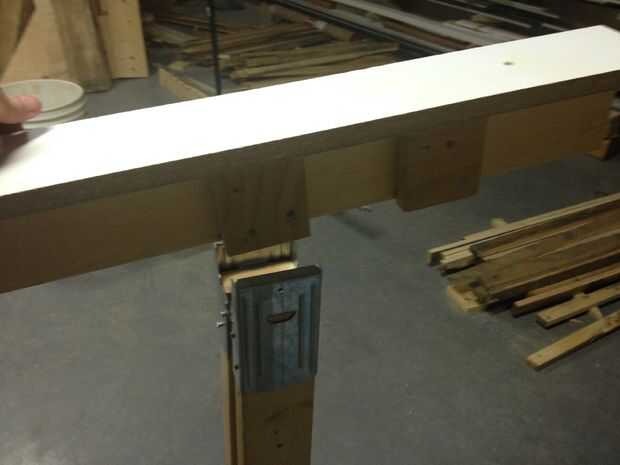

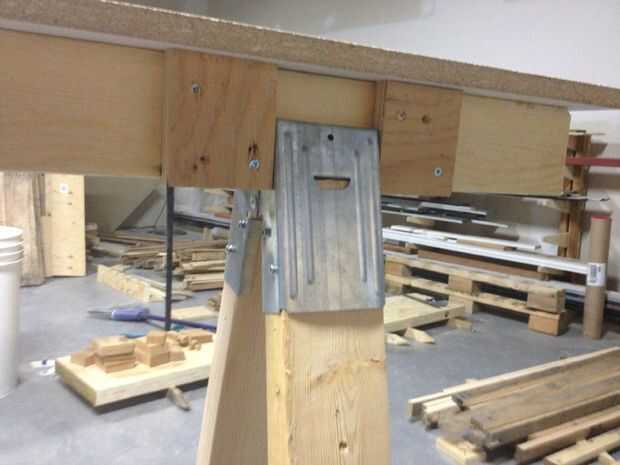

11) Asegure la parte superior del caballete del 2 x 4 'beam', desde la parte superior por empotrar tornillos o clavos y pegamento. Ver las fotos de la instalación de un caballete de aserrar que cambié después de tener problemas de estabilidad con este caballete de aserrar.

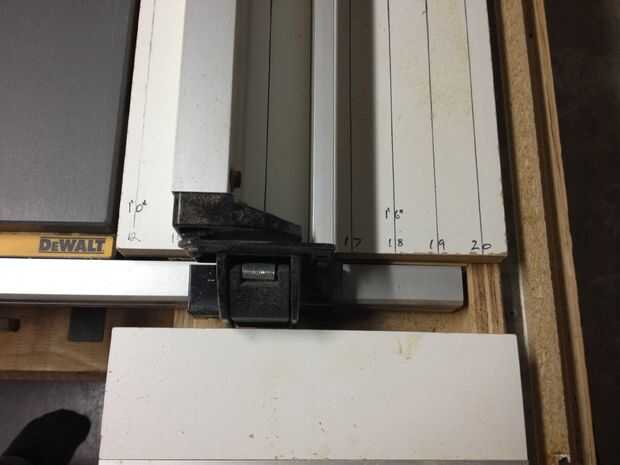

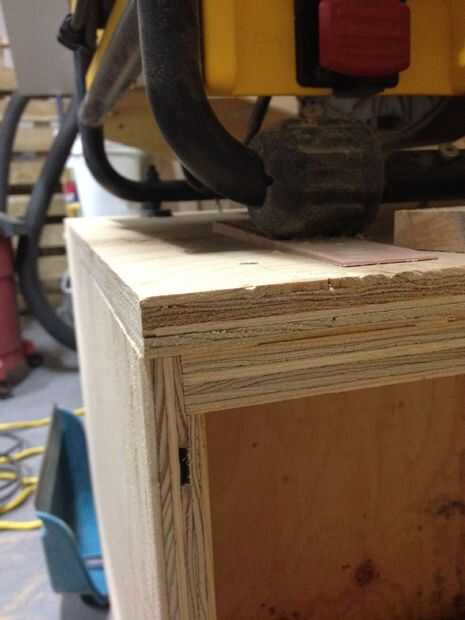

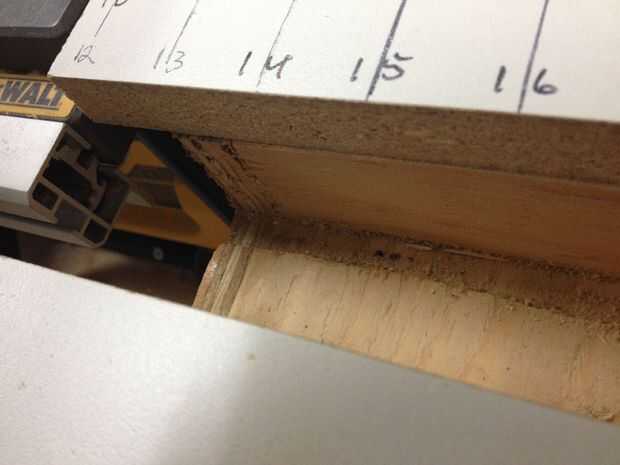

12) ajuste la sierra en la parte superior y compruebe el nivel. He añadido una cuña de compuesto para aumentar un poco; puedes quitar piezas Q1 y Q2 y reemplazarlos con un material más grueso o incluso los planos exactamente el espesor correcto. Atornille la sierra con cuatro tornillos largos.

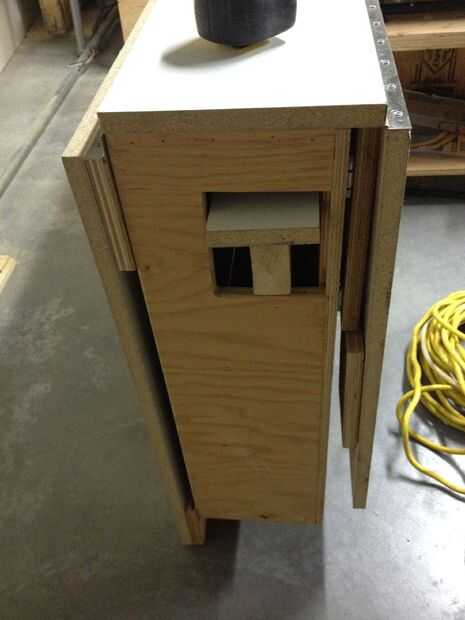

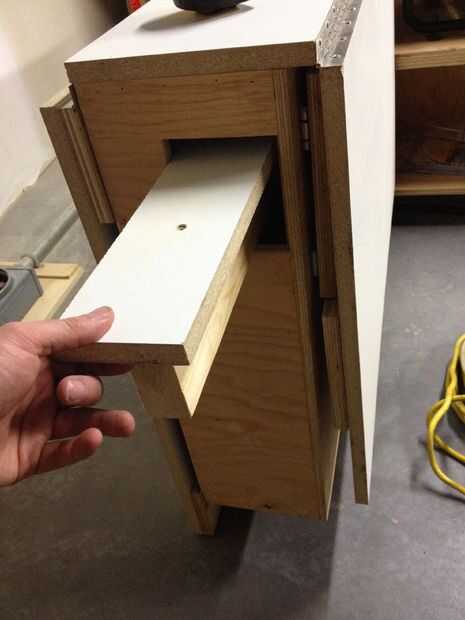

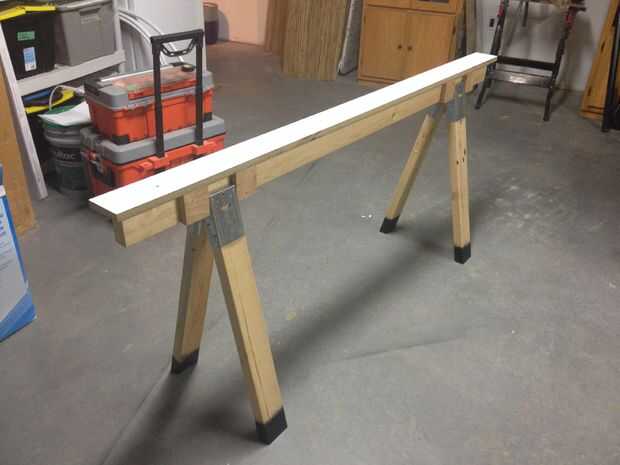

Actualización (9 de enero): Las 4 últimas fotos son del diseño revisado del caballete, que funciona mucho mejor y se ajusta dentro del gabinete principal para el almacenamiento.
