Paso 2: Edificio componentes modulares
Dado que este propósito de proyectos es para probar y experimentar. Tomarse el tiempo extra para hacer piezas modulares ahorra tiempo al final! Módulos son todo sobre alimentación de embrague, creo que los Legos o pequeños pedacitos! Colocando tela entre Jerseyes de mujer y hombres cabezales puede proporcionar bastante energía de embrague. Poco Velcro puede ayudar también.
En uso de la perforación, el componente se colocó en primer lugar y el perf se quebró al tamaño después.

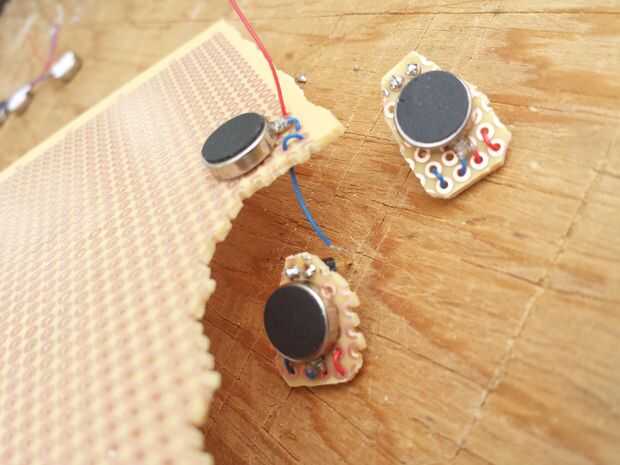

VIB motores - conduce en el buscapersonas es pequeñito y fácil de romper. Alivio del estrés es esencial. Coloque el motor de remonte en el lado de cobre dejando suficiente espacio libre (soldadura tocando el caso motor es prob malas noticias) en el lado opuesto a donde salen los cables para dos pastillas. En este caso que los conductores fueron tejidos en el tablero de perf un par de veces luego ante los mismos orificios de dos patillas de cabecera saliente en el lado opuesto de la tabla que el motor está pegado a soldadas en su lugar. Puede fijarse a la tela utilizando palo de Velcro (ganchos) en el lado de la cabecera en blanco.
Darlington - ubicar el chip y encabezados en el lado no cobre de la Junta en paralelo (fila de encabezado, fila de encabezado y viruta) y soldadura en el lugar. Luego soldar los pernos a las cabeceras correspondientes. Opcionalmente, tapa el acabado de soldadura lateral con una etiqueta para proteger las conexiones y marque el pin.
Power Rail - soldadura y rejilla de 3 * 3 de encabezados a la perf. Cortar dejando un poco espacio extra de Velcro pegar a. Soldadura juntos 1 * 3 para el carril de tierra y un 2 * 3 para el riel de 5v.
Se utilizan energía fuente - en este caso un Powerboost c 500 y una lipo de 2500mah. La batería se envuelve con una bolsa de zippy y dos piezas de cartón se utilizan para proteger la batería. JST viniendo hacia fuera la pieza postal y en del Powerboost. Una tira de cinta con cierre holgado también obtiene borroso Velcro para pegar el Powerboost y tren de potencia. También pegan la Yun a la batería de esta misma manera.
