Enseñanza básica analógica y electrónica Digital a nivel de licenciatura consiste en clases teóricas con las manos-en-entrenamiento llevado a cabo en un laboratorio de electrónica equipado con osciloscopios, generadores de funciones y fuentes de alimentación reguladas. Los estudiantes se les enseña las características de los componentes básicos como diodos, BJT, FETs, OPAMPs y Digital dispositivos.
Llevando a cabo experimentos de laboratorio práctico por los estudiantes refuerza enseñanza en el aula de teoría. Equipo normal de laboratorio es a menudo fuera del alcance de varias instituciones educativas en todo el mundo debido al elemento de costo grandes implicado. Experimentación de prácticas de laboratorio por lo tanto es reducido.
Para superar este inconveniente me puse a la tarea de construir una ayuda de bajo costo de la enseñanza de electrónica básica analógica / digital. Esto aumentaría la disponibilidad de equipo de prueba de laboratorio para establecimientos educativos y la comunidad estudiantil.
Mis principales objetivos fueron los siguientes:
- Debe ser un sistema independiente
- Mantener el coste del hardware a menos de $40.
- Utilizar los componentes fácilmente disponibles
- Mantener la fabricación simple para que los estudiantes podrían fabricar ellos mismos.

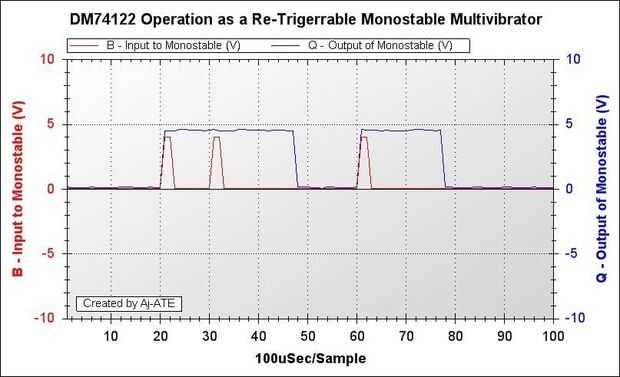

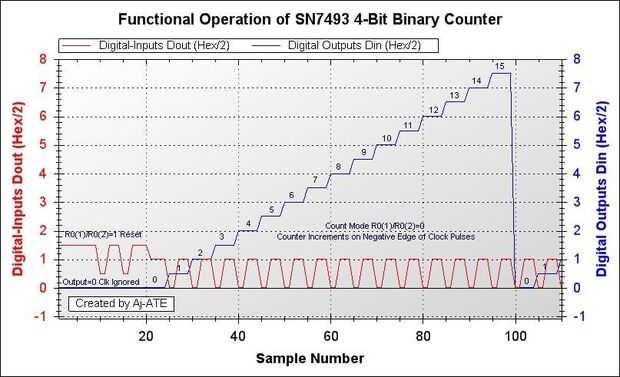

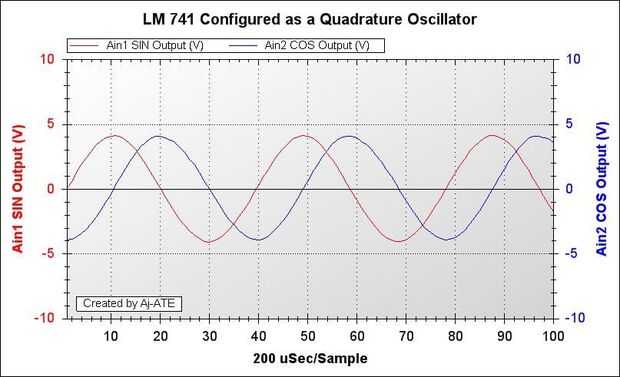

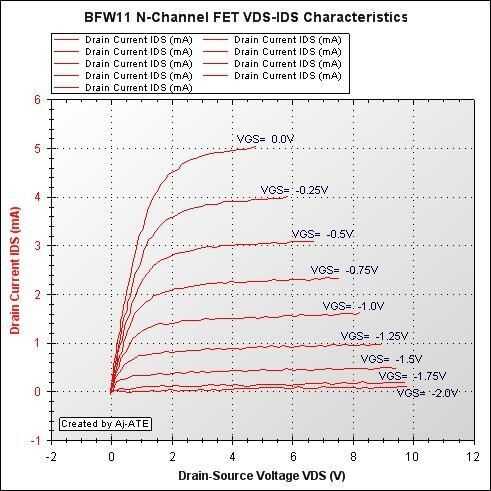

- Cubrir todos los experimentos relacionados con componentes básicos como diodos, BJT, FETs, OPAMPs y Digital dispositivos.

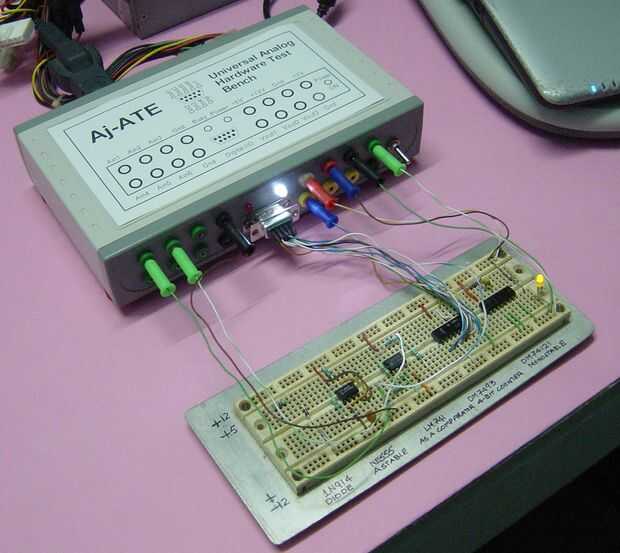

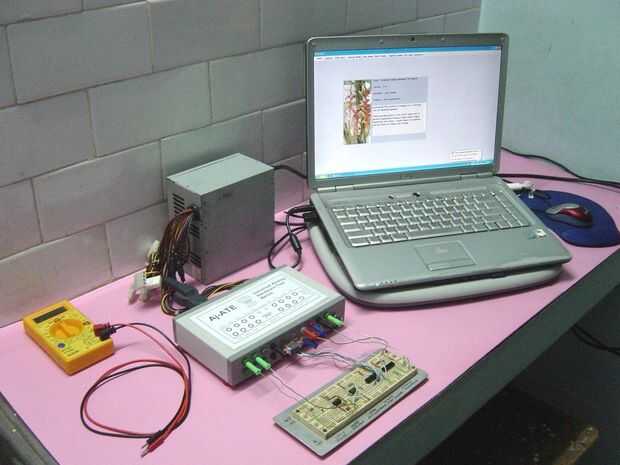

Lo que ha surgido es un sistema de equipo de prueba automático (ATE) con las siguientes características:
- Hardware en torno a un microcontrolador dsPIC30f4011
- Interfaz en serie a un PC host
- Seis ±10V, canales con una impedancia de entrada de típicamente 1MΩ de entrada analógicas de 10 bits y una frecuencia de muestreo máxima es de 2 mega-muestras/seg.
- Tres canales de salida analógica de ±10V, 10 bits, con una tasa de rendimiento es de 20 kHz, dos con una capacidad de unidad de ±10mA y la tercera energía amplificada para proporcionar una unidad de ±200mA.
- Cuatro canales de I/O digitales almacenados
- Para facilitar la disponibilidad y con el fin de proporcionar energía a los circuitos bajo prueba, un estándar PC SMPS utiliza como fuente de alimentación.
- Regulador micro operaciones al mando de una PC Host con una interfaz gráfica desarrollada en Visual Basic. Con las base de datos manipulación y graficar propiedades de .net 2 completamente explotados.
- El costo de hardware fue de $35.
El comió el sistema cumple con los requisitos como un laboratorio analógico / digital enseñanza ayuda. Efectivamente una combinación de una fuente de alimentación, generador de señal programable y osciloscopio digital también cumplen los requisitos de aficionados y entusiastas de la electrónicos.
Al proporcionar datos técnicos y software ejecutable gratis para uso no comercial deseo fomentar la enseñanza asistida por ordenador de electrónica básica.

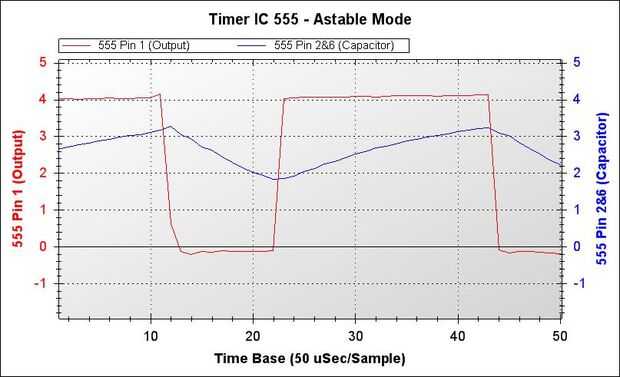

Ver una demostración de uno de los experimentos electrónicos:
Esperamos cualquier pregunta o comentario, contáctame:
Correo electrónico: ajoyraman
Página Web: http://www.ajoyraman.in
