Paso 10: Captura modo - (un DSO)

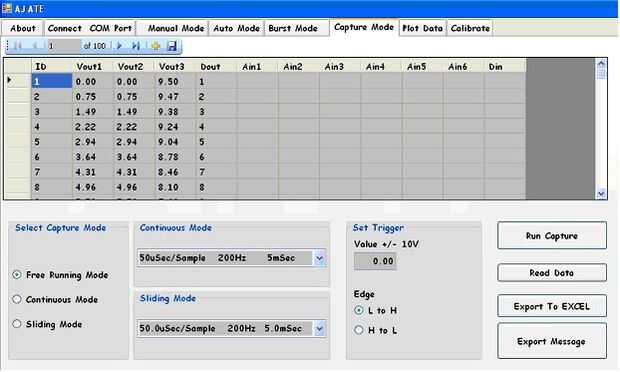

Iniciar el modo de captura da la pantalla inicial. (Pantalla 1).
Hay tres modos de captura:. (Pantalla 2).
Para desconocido señales 'Modo de marcha libre' se selecciona en primer lugar como es aplicable para señales repetitivas y no repetitivas y no es necesario un disparador de entrada. El ajuste de tasa de muestreo para este modo es el mismo que de modo continuo.
Una vez que se ha adquirido una señal desconocida usando el "modo continuo" la información de amplitud está disponible y puede establecerse un nivel de activación. Este nivel de activación sólo es aplicable a 'Ain1'.

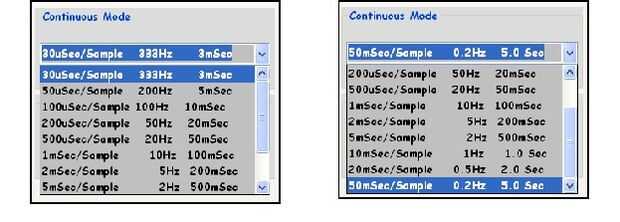

El "modo continuo" puede utilizarse para señales repetitivas y no repetitivas donde 'Ain1' está conectado a la señal que proporciona el gatillo y 'Ain2' a cualquier otro punto en el circuito a controlar. Las tasas de muestreo desde el cuadro de lista desplegable son de muestra de 30µsec a 50msec/muestra. La tasa de producción máxima es de ~ 33 kilo-muestras/seg (pantalla 3).
Para ampliar el ancho de banda de las señales capturadas el modo de desplazamiento utiliza el principio del desplazamiento del punto de muestreo con respecto al punto gatillo por intervalos conocidos y la reconstrucción de la señal de entrada. Este modo sólo es aplicable a señales repetitivas. La ventaja de este modo es que la frecuencia de muestreo efectiva puede ser mucho más alta que el "modo continuo". Las tarifas de muestreo alcanzadas están de 0.5µsec / muestra 50µsec muestra con una tasa de rendimiento máximo efectivo de 2 mega-muestras/seg entrada señales hasta que 50 kHz puede ser capturado usando este modo. (Pantalla 4). El modo de captura es un modo de adquisición de datos puro donde no hay datos salida de la unidad de ATE. Cuando se utiliza junto con el modo de 'Datos de la trama de' la función es equivalente a un 'osciloscopio de almacenamiento Digital' con un máximo de 100 muestras de datos.
Iniciar el modo de captura da la pantalla inicial. (Pantalla 1).
Hay tres modos de captura:. (Pantalla 2).
Para desconocido señales 'Modo de marcha libre' se selecciona en primer lugar como es aplicable para señales repetitivas y no repetitivas y no es necesario un disparador de entrada. El ajuste de tasa de muestreo para este modo es el mismo que de modo continuo.
Una vez que se ha adquirido una señal desconocida usando el "modo continuo" la información de amplitud está disponible y puede establecerse un nivel de activación. Este nivel de activación sólo es aplicable a 'Ain1'.
El "modo continuo" puede utilizarse para señales repetitivas y no repetitivas donde 'Ain1' está conectado a la señal que proporciona el gatillo y 'Ain2' a cualquier otro punto en el circuito a controlar. Las tasas de muestreo desde el cuadro de lista desplegable son de muestra de 30µsec a 50msec/muestra. La tasa de producción máxima es de ~ 33 kilo-muestras/seg (pantalla 3).
Para ampliar el ancho de banda de las señales capturadas el modo de desplazamiento utiliza el principio del desplazamiento del punto de muestreo con respecto al punto gatillo por intervalos conocidos y la reconstrucción de la señal de entrada. Este modo sólo es aplicable a señales repetitivas. La ventaja de este modo es que la frecuencia de muestreo efectiva puede ser mucho más alta que el "modo continuo". Las tarifas de muestreo alcanzadas están de 0.5µsec / muestra 50µsec muestra con una tasa de rendimiento máximo efectivo de 2 mega-muestras/seg entrada señales hasta que 50 kHz puede ser capturado usando este modo. (Pantalla 4).
Demostración:
/ * Definiciones de estilo * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen: 0; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}

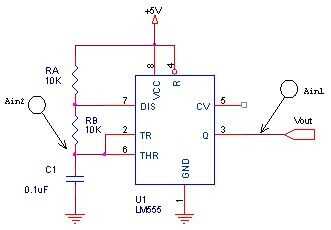

Cómo hacer un experimento en el LM555 temporizador IC-funcionamiento como un multiivibrator astable demuestra el funcionamiento del modo de captura. El circuito de prueba está amañado para arriba como en la pantalla 5.
Cuando enciende la Oscillates LM555 en modo del astable. Las formas de onda en Vout y Ain1 Ain2 de condensador C1 son para ser capturado.
Libre de modo de funcionamiento:
Abra el modo de captura, seleccione 'Ejecutar modo libre' con el 'modo continuo' a 50µsec/muestra. (Valor de gatillo y el borde no se utilizan en este modo)
Iniciar 'ejecutar capturar y observar la indicación de 'Ocupado' en el hardware de ATE. La luz permanece encendido cuando ocupado. Durante este intervalo el microcontrolador adquiere 'Ain1 & Ain2' y almacena los datos en la memoria interna.
Iniciar "Leer datos" los datos adquiridos transfiere a la PC del anfitrión y actualiza la base de datos. Datos pueden visualizarse ahora usando el modo de trama de datos. (Pantalla 6).

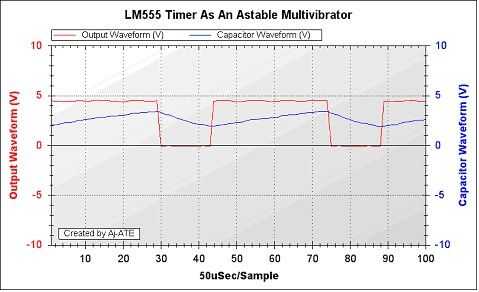

Las señales capturan en muestra en el modo 'Free Running' la forma de onda típica de carga y descarga en el punto de condensador y forma de onda rectangular a la salida. El período de oscilación es 2.25msec correspondiente a una frecuencia de 444 Hz.
Modo continuo:

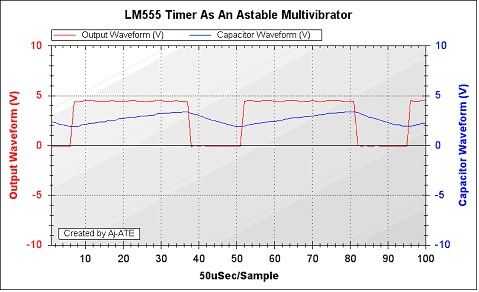

Repitiendo el proceso de captura seleccionando el 'Modo continuo', con el valor de disparo a + 2V con borde positivo provocando resultados en una pantalla de forma de onda con el flanco ascendente de la salida. (Pantalla 7).
Modo de deslizamiento:

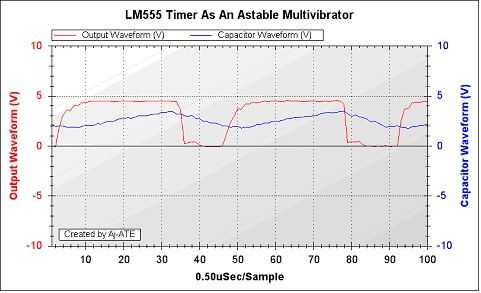

Ahora se cambia el valor de 'C1' en el circuito de 0.001µF y la captura que se repite en el modo deslizante con el cambio adecuado a la frecuencia de muestreo. (Pantalla 8).
La frecuencia obtenida es 45 kHz.
