Paso 12: Calibrar el modo

/* Style Definitions */ table. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen: 0; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}

Calibración:

El modo de calibrar facilita la mejora en la precisión de los canales de entrada analógicos cuando se utiliza en el modo 'Manual' y 'Auto'.

Asumiendo una aproximación de la línea recta los valores de ganancia y offset se puede establecer como factores de corrección para cada canal con pantalla 1.

Compensaciones:

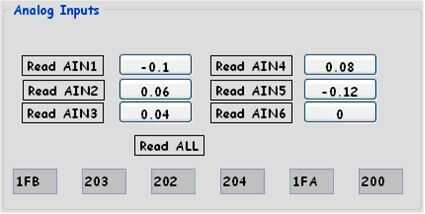

En 'Modo Manual' Ain1-Ain6 están conectados a tierra y los valores de desvío observados. (Pantalla 2)

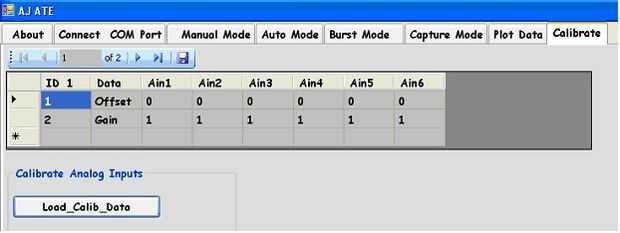

Estos valores una entonces entraron como compensaciones para los canales de entrada analógica. (Pantalla 3)
Clic en el botón 'Load_Calib_Data' carga los valores de desvío.

Error de ganancia:

Los valores de Ain1-Ain6 para + 9.5V / - 9.5V se obtendrán en 'Modo Manual' con Vou1 y cotejar el valor con un multímetro digital. (Pantalla de 4 - 5).

Los valores de ganancia entonces se calculan y entró. (Pantalla 6).

Crosscheck:

La calibración está guardada y entradas cruzándolas en + 9.5V - 9.5V y cero. (Pantalla de 7 - 9)
