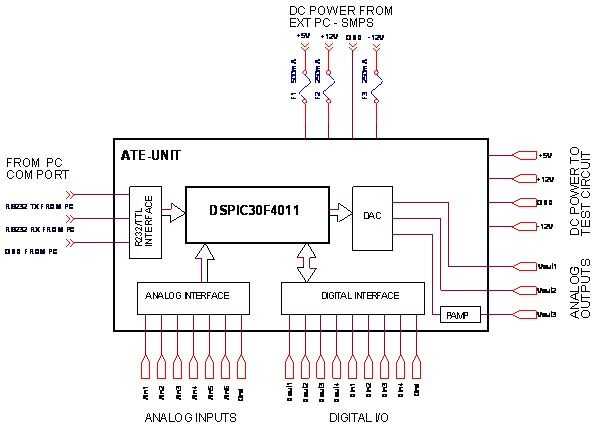

Paso 1: Diagrama de bloques de Hardware
La unidad de ATE se conecta a cualquier puerto serial disponible en un PC con Windows XP / Windows 7 sistema operativo. También es posible conectar la unidad al puerto USB de la PC utilizando un adaptador de puerto USB-Serial. Esta conexión de puerto serie y el software de "Banco de prueba del Hardware del análogo Universal" Ver1.0 proporciona la comunicación con la unidad de ATE.
El circuito bajo prueba puede ser aparejado para arriba en un protoboard estándar y alimentado desde las tomas de corriente proporcionadas. Poder de ATE y el circuito bajo prueba se enciende sólo cuando se activa el interruptor de encendido en la unidad de ATE.
La unidad ATE proporciona tres ±10V, 10 bits, canales de salida analógica Vout1 y Vout2 Vout3 al circuito bajo prueba. Mientras Vout1 y Vout2 son salidas del Op-Amp con una capacidad de impulsión de ±10mA, Vout3 es poder amplificado para proporcionar una unidad de ±200mA.
Seis ±10V, Bit 10 canales de entrada analógica (Ain1 – Ain6) con una impedancia de entrada de 1MΩ por lo general se ofrecen para leer datos analógicos detrás del circuito bajo prueba.
Cuatro canales de I/O digitales tamponados (Dout1-Dout4 y Din1-Din4) también se proporcionan para la conexión con el circuito bajo prueba.
Un 'Microchip' DSPIC30F4011 microcontrolador que interfaces de la entrada-salida de Analógico/Digital y está conectado a un PC a través de una interfaz serial forma el corazón del sistema ATE. Las operaciones de microcontrolador se manda a través del enlace serial en el PC Host utilizando el software dedicado de ATE.
