Hardware analógico universal Testbench (2 / 16 paso)

Paso 2: Montaje Experimental

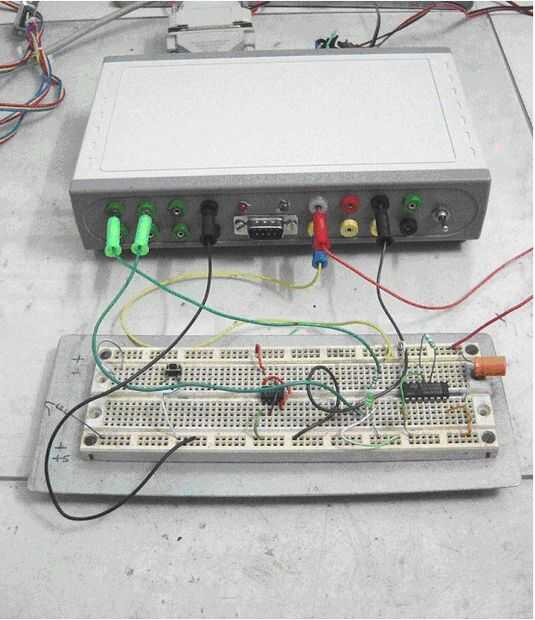

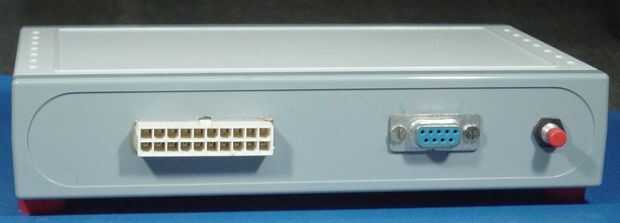

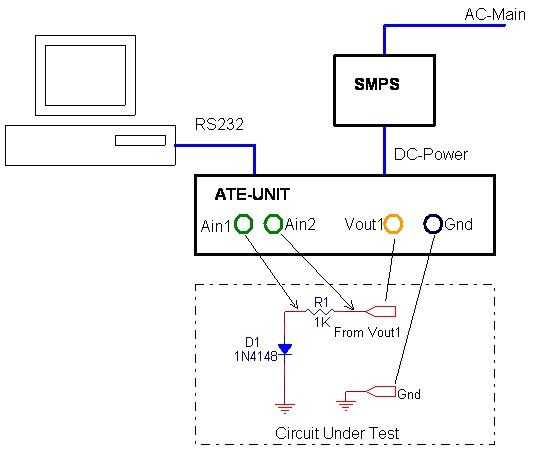

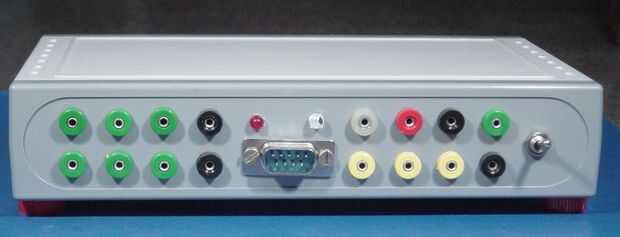

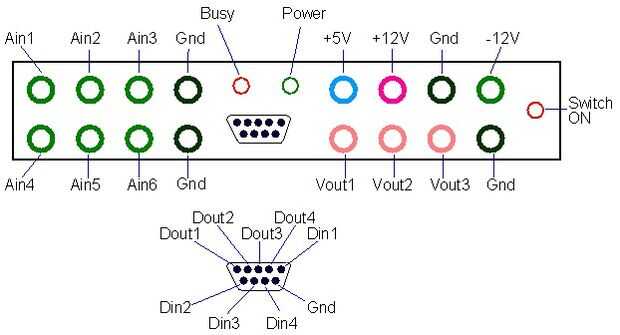

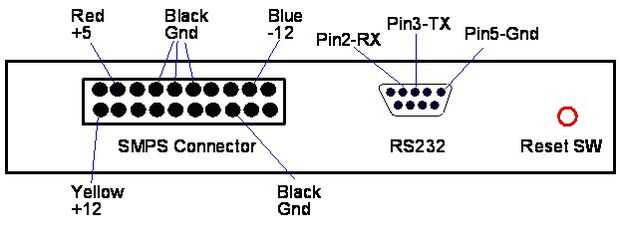

Las cifras muestran la parte delantera y conectores del panel posterior, interruptores e indicadores y una conexión típica entre la unidad de ATE, SMPS, PC y circuito bajo prueba.

Usando esta configuración una secuencia de voltaje puede ser alimentado de Vout1 el circuito resistencia diodo y la tensión en el punto de entrada y el diodo monitoreados. El sistema ATE podría entonces parcela V-las características del diodo donde V, el voltaje del diodo es Ain1 & I, el corriente del diodo es Ain2-Ain1/R1 en mA. (Ver experimento 1-características del diodo en el documento pdf de experimentos Aj-ATE)
