Paso 6: Modo Manual

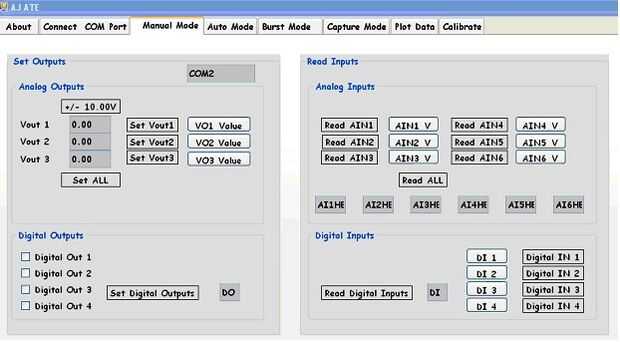

Hay dos paneles 'salidas establecer' y 'Leer entradas' (pantalla 1)
Salidas de set: Hay una indicación de que estamos conectados a 'COM2' y la salida por defecto cero voltios y todas las salidas digitales lógica '0'
Salidas analógicas: Establecer Vout1 Introduzca el valor en el cuadro gris y haga clic en 'Configurar Vout1' el valor conjunto es indicado en el cuadro de VO1 valor en Hex.

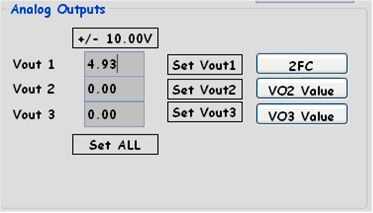

Por ejemplo 4.93V para Vout1 es indicado como 2 Hex FC, donde hexagonal 000 corresponde a - 10V y Hex 400 corresponde a + 10V. (Pantalla 2)

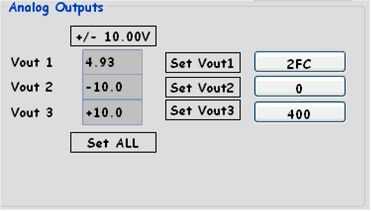

También es posible establecer todos los valores de Vout tres simultáneamente entrando en las tensiones y hacer clic en la casilla de configurar todo. (Pantalla 3)
Salidas digitales:

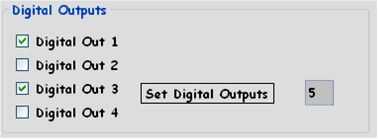

Verificar la casilla de verificación correspondiente a la Digital de salida de bits y haga clic en el cuadro 'Configurar salidas digitales' las salidas digitales. El valor ajustado se indica en el cuadro como un número Decimal de 0-15 donde DigitalOut1 es el LSB y DigitalOut4 es el MSB. (Pantalla 4)
Leer entradas:
Entradas analógicas:

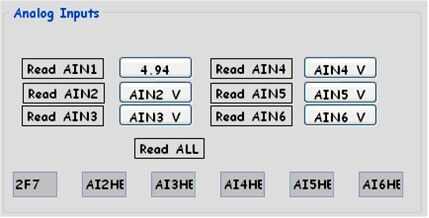

Para leer el Ain1 entrada analógica individualmente el correspondiente 'leer AIN1' caja debe hacer clic y se muestra el valor en voltios. (Pantalla 5)
Todas las entradas analógicas se pueden leer simultáneamente haciendo clic en la casilla de 'Leer todo'.

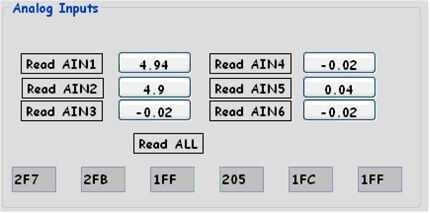

Por ejemplo para Ain1 y Ain2 conectarse Vout1 obtenemos la pantalla 6.
Entradas digitales:
Haga clic en la 'lectura Digital Inputs' Lee y muestra los bits individuales de entrada digitales. El valor leído se indica en el cuadro como un número Decimal de 0-15 donde Digitalin1 es el LSB y Digitalin4 es el MSB.

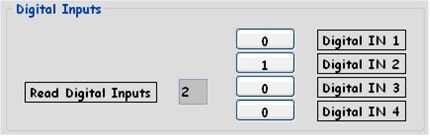

Por ejemplo Din2 es 'Alta' y el resto es pantalla 7 'Baja'.
