Paso 7: Automático
En el ejemplo siguiente se muestra el funcionamiento del 'Modo automático'

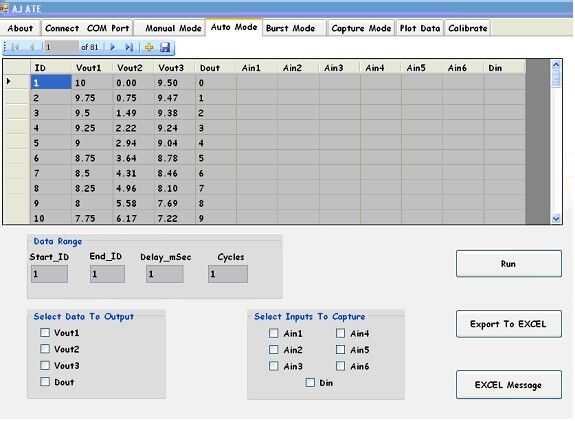

En relación con el 'modo automático' de la pantalla 1, se muestra el archivo de base de datos está precargado con tres secuencias de tensión de longitud de 80 muestras.
Vout1 es una secuencia de + 10V a - 10V en 0.25V pasos, Vout2 y Vout3 son 9.5V amplitud ola de pecado y secuencias de la onda coseno.
También se proporciona una secuencia digital simulada.
Es posible editar las entradas del archivo de base de datos y guardar los datos utilizando el guardar botón.
La ejecución de una secuencia:

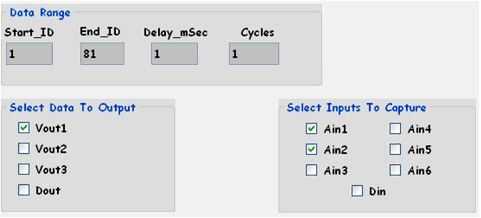

Este ejemplo (pantalla 2) muestra que se ha seleccionado una secuencia Vout1 del 1 al 81 con un retraso de 1 y repetir ciclos 1. Ain1 & Ain2 han sido seleccionados para la adquisición de datos.
En la práctica un intervalo de tiempo puede seleccionarse para ser insertado entre cada salida de datos y datos. Si hay un requisito para ejecutar la secuencia de manera repetitiva pueden introducirse los 'ciclos'.
También es posible ejecutar la secuencia de cualquier valor inicial a cualquier valor final si se han introducido datos.
Datos digitales pueden seleccionarse también para la salida, donde el valor de duda corresponde a Dout1 (LSB), Dout2, Dout3 y Dout4 (MSB) para ser registrado como un valor decimal 0-15.
Ejecutar:

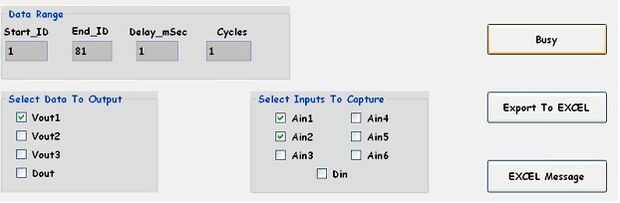

Haga clic en el botón 'Ejecutar' ejecuta la salida de datos y adquisición de datos y el botón indica 'Ocupado' (pantalla 3)
Cuando el sistema indica 'Ocupado' no se debe iniciar ninguna otra entrada como es ignorado. También si más de un ciclo se selecciona sólo la información adquirida durante el último ciclo se muestra.

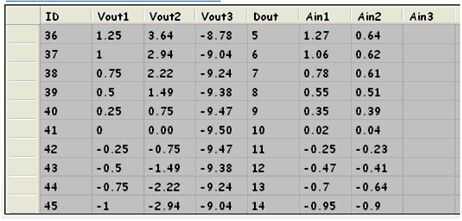

Ejecutar el ejemplo de los datos capturados se muestra en pantalla 4.
Mirando los valores de Ain2 alrededor de los valores de ±1V de Vout1 muestra ~0.7V para + ive voltajes y tensión creciente con entrada para tensiones negativas. Este es un vistazo rápido a las características del diodo.
Guardar datos / exportar a Excel / ploteo de datos:
Datos pueden ser almacenados hacia el archivo de base de datos mediante el icono 'Guardar', o los datos pueden ser exportados a Excel para mayor procesamiento de datos o los 'datos' modo opción puede utilizarse para representar los datos.
Primero: Guardar los datos, simplemente haga clic en el guardar icono.
Segundo: Exportar a Excel, haga clic en el botón 'Exportar a EXCEL'. Esto abre un archivo Excel con todas las columnas de datos de la base de datos y permite guardar los datos en un archivo de Excel.
La pantalla de EXCEL (pantalla 5) muestra los valores de - Ain1 Ain2 correspondiente a la corriente de diodo computado y conspiraron contra la tensión del diodo Ain2 mostrando un diodo típico V-que característica.
Cierre Excel vuelve a la pantalla de ATE con 'Exportación completa' muestra
