Paso 8: Modo de datos de parcela
La 'trama de datos' incorporado en el software Host de ATE permite todas estas funciones a realizar en los datos adquiridos.

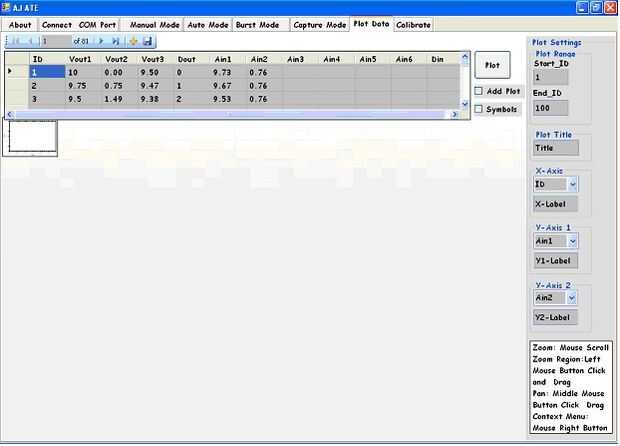

Seleccionando la pestaña de trama de modo aparece la siguiente pantalla 1.
Se utiliza una base de datos común entre todas las modalidades de la ATE y los datos obtenidos en el modo automático están disponibles para trazar y la exhibición.
Para trazar los datos la 'trama de la gama' necesita ser seleccionado introduciendo los valores de 'Start_ID' y 'End_ID'.
Datos se pueden trazar con respecto al número de identificación o en el modo X-Y como sigue:
Parcela versus ID:

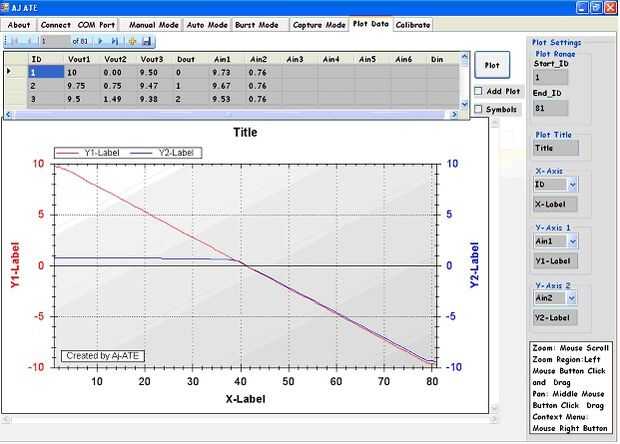

En este ejemplo 'ID' es seleccionado para el eje x, Ain1 y Ain2 para el eje 1 y eje 2. El rango de ID es de 1 a 81 y haga clic en el botón Plot. Esto nos da la primera parcela. (Pantalla 2).
Etiqueta y el título

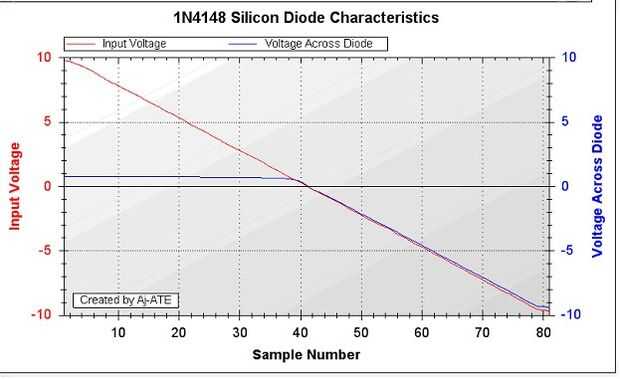

Puede calificarse como el eje de la trama y el título inserta escribiendo en las casillas correspondientes. Añadir el título y las etiquetas del eje se obtiene la siguiente trama. (Pantalla 3).
Rastros adicionales pueden agregarse a este terreno seleccionando 'Añadir Plot'. También se pueden mostrar símbolos para mayor claridad en los rastros seleccionando la casilla de verificación 'Símbolos'.

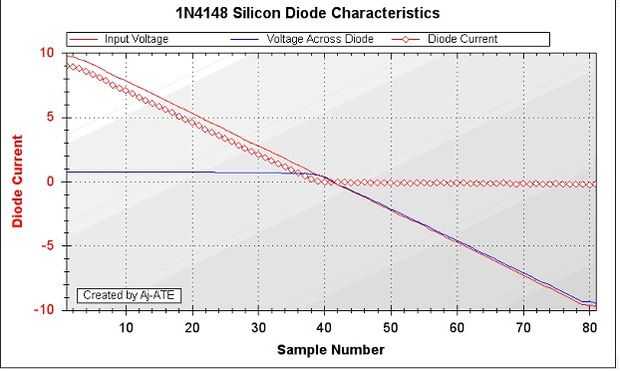

Agregar un rastro más 'Ain1-Ain2' al eje y 1 con 'NA' seleccionado para el eje 2 y con el símbolo seleccionado la trama consigue modificado como pantalla de 4.
Las características del diodo ahora muestran que la corriente hacia adelante a través del diodo está limitada por la resistencia de entrada y que la caída hacia adelante es ~0.7V. Las características inversas muestran la tensión del diodo después de la tensión de entrada con cero corriente.
Diagrama X-Y:
Los mismos datos se pueden trazar en el modo X-Y seleccionando 'Ain2' como el eje x, 'Ain1 Ain2' como el eje 1 y 'NA' para eje 2.
'Ain2' corresponde a la tensión de diodo y 'Ain1 Ain2' corresponde a la corriente del diodo.

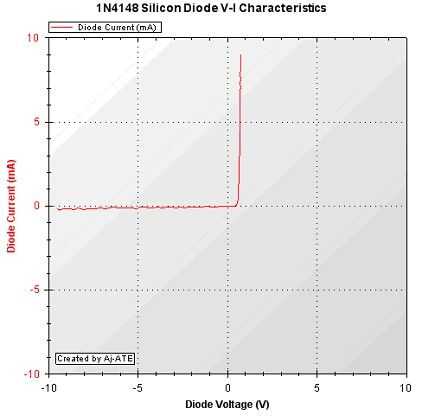

Seleccionar el rango de la parcela como antes y con el eje de la conveniente etiquetas el V-características del diodo bajo prueba pueden ser directamente trazadas. (Pantalla 5).
Mostrar, guardar e imprimir características:

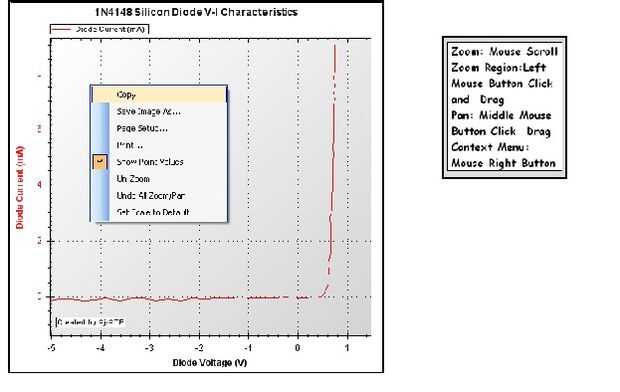

Pantalla características como Zoom y Pan son seleccionados por el ratón y un menú del concurso incluyendo la imagen de guardar y opciones de impresión se pueden seleccionar con el botón derecho del ratón. (Pantalla 6).
