Paso 5: Lectura de un PCB

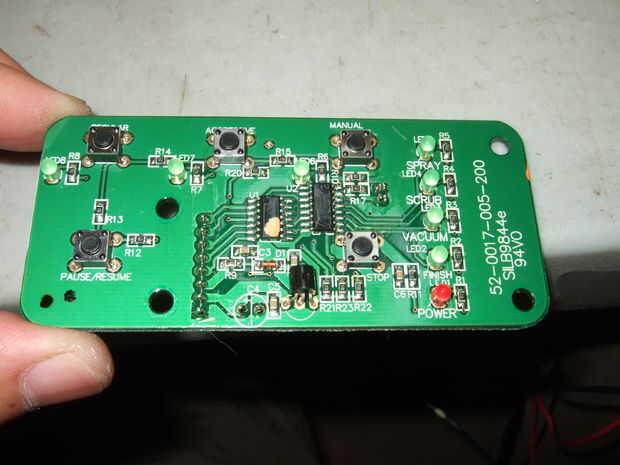

Primeras cosas, primero. ¿Dónde está el molesto pitido de? Por desgracia, no veo un elemento piezo en el control de pcb. Y el SpotBot es una concha de tortuga-como de plástico armado. ¿Así que donde empezar?
Hardware Hacking paso 1: encontrar el poder y la tierra.
Al principio, pensé que el conector de 2 cables debe ser el cable de alimentación. Pero con un comprobador de continuidad, rápidamente había descartado esto. Uno de los cables es tierra. Pero el otro no es la conexión de alimentación.
Hay un gran condensador electrolítico en la pcb. Éstos son generalmente un regalo en la búsqueda de alimentación y tierra. Así que seguí la tapa.
El extremo positivo del capacitor va directamente a un dispositivo de paquete de 3 polos a-92. Ajá. Debe ser un regulador de voltaje. El pin central se conecta a tierra. El tercer pin se conecta a un plano de la energía. Sí, debe ser un regulador de voltaje LM78L05.
Así hmm... ¿podría llevar el conector de 2 cables a la máquina de ruido molesto? Conecte el conector grande hacia arriba y el conector de 2 cables desenchufados. Pulse el botón start y esperar 3 minutos. "¡ Bip! Bip! Bip!". Maldito, núm. no tengo pista conector de lo que hace, porque la cosa parece que funciona muy bien con ella desconectada.
