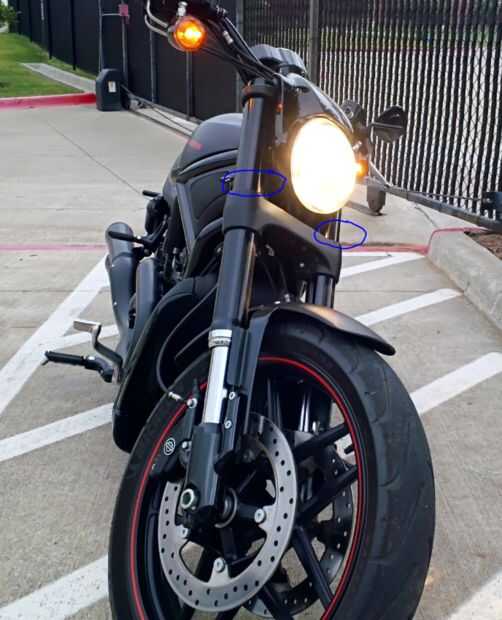

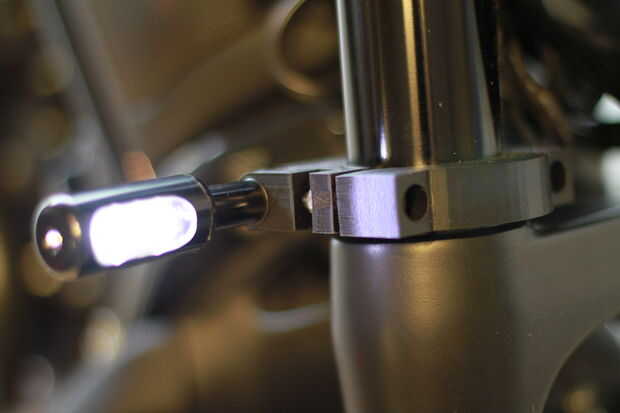

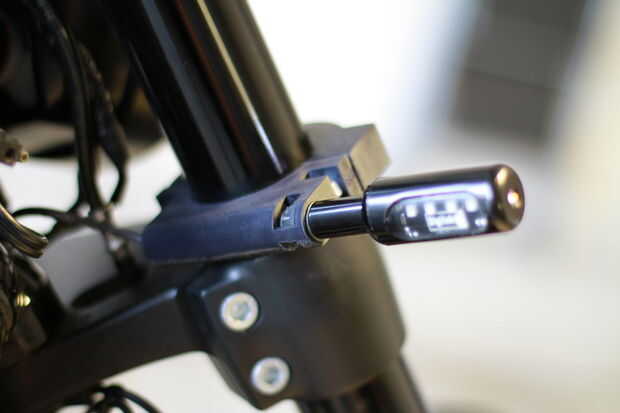

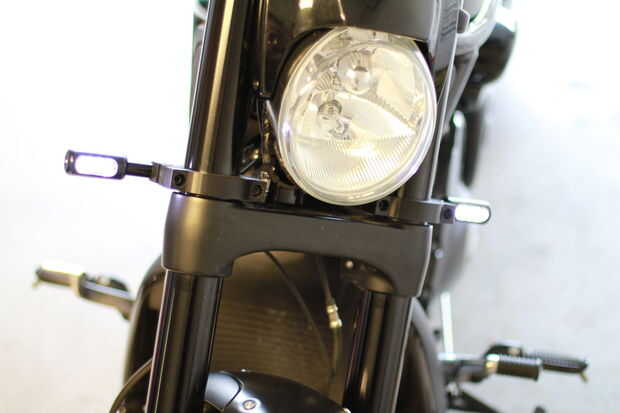

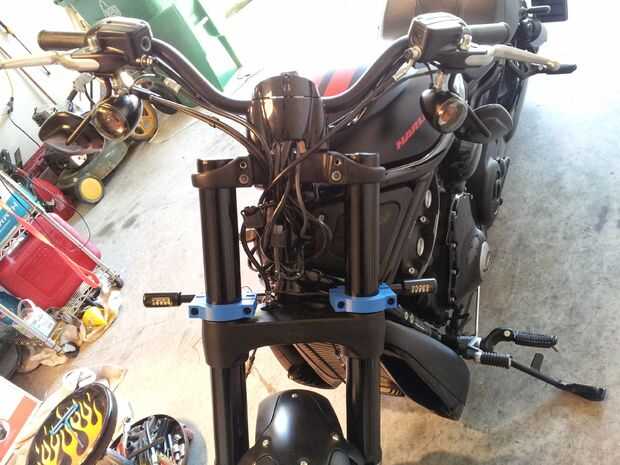

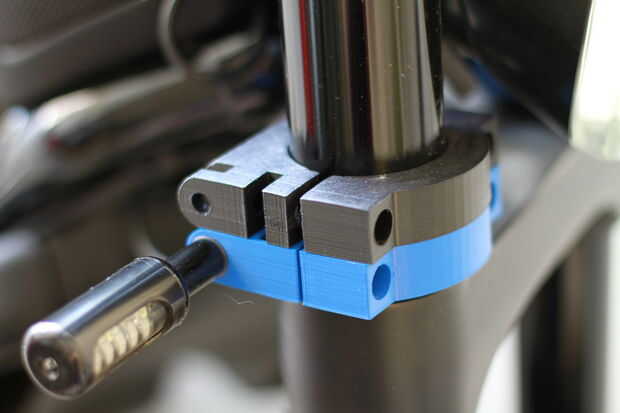

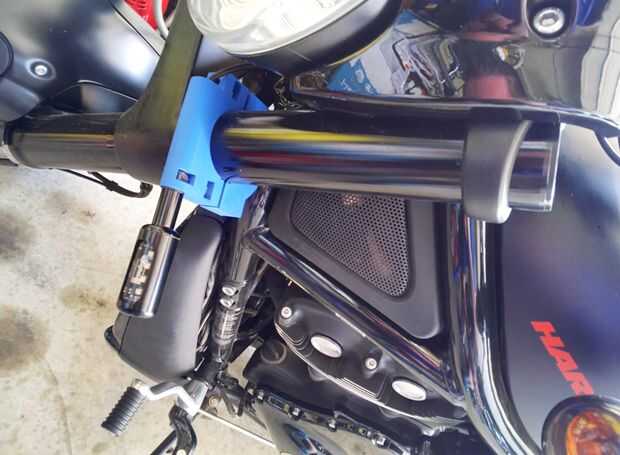

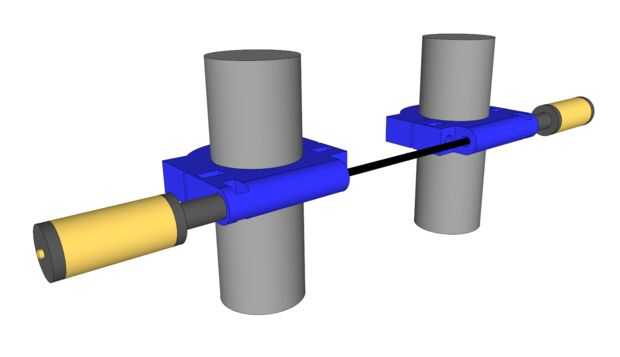

Esta configuración debería funcionar para cualquier bici con horquilla delantera de 55mm; pero sobre todo poseer un 2012 Harley Davidson Night Rod especial (VROD) y han sido hacking alrededor con él un poco. Una modificación futura es cortar las barras de la manija o ir con una configuración de bajo perfil y eliminar las señales de la vuelta bar montado de fábrica manija para despejar la tapa del tanque. En preparación para esta modificación diseñé un montaje 3D imprimible que cabría la miríada de polos disponible Monte señales puesto que yo estaba teniendo un tiempo difícil encontrar un soporte posventa de tamaño apropiado para el sistema de horquilla más grande invertida más nuevos en el Vrods. Este sistema de 2 piezas abrazaderas contra cada horquilla y permite montar diferentes señales del mercado. Opté por un sistema de señal de 4 en 1 con DRL o lateral marcador izquierdo y señales adecuadas así como indicador posterior a las señales de frente 2. El 1 º modelo de generación se verá en el debajo de las imágenes fue impreso en azul y había sido en mi moto desde julio de 2013 hasta marzo de 2014 sin signos de desgaste o daños y viajan todos los días con mi bici. He revisado mi diseño para facilitar el montaje al llegar a las tuercas con una llave y luego reimpreso en negro por lo que mis compañeros sería divertido bastante haciendo de mis unidades de prueba de color azul.
Instrucciones:
- Elige tu variante de señal recomendado: poste y se en orden/recogida en la tienda local
- Descargar el archivo proporcionado
- Extraer los 4 archivos .stl a tu disco duro
- Cargar los 4 archivos .stl en su programa recomendado: máquina de cortar

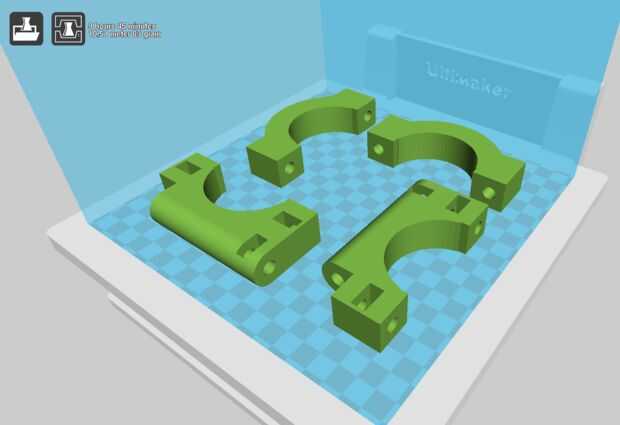

- Organizar las piezas en su cama de impresión virtual de cortadoras
- Generar la Gcode para la impresora e imprimir! -Este modelo no requiere de soporte en una máquina bien afinada. Sin embargo usted puede usar soporte de plataformas si su máquina tiene problemas con voladizos de 45 grados; Aquí está la configuración general que se utiliza para imprimir:
- Ultimachine 3mm PLA
- c 240 (PLA de Ultimachine toma un poco más temperatura de extrusión a alta velocidad en mi experiencia)
- boquilla .4mm
- 100mm/s velocidad de impresión
- .15mm de la altura de la capa
- Todos espesor 1mm
- Llenar 45%
- 100% del flujo
- Contracción de 30mm/s (distancia 4mm)
- Apoyo (tu llamada)

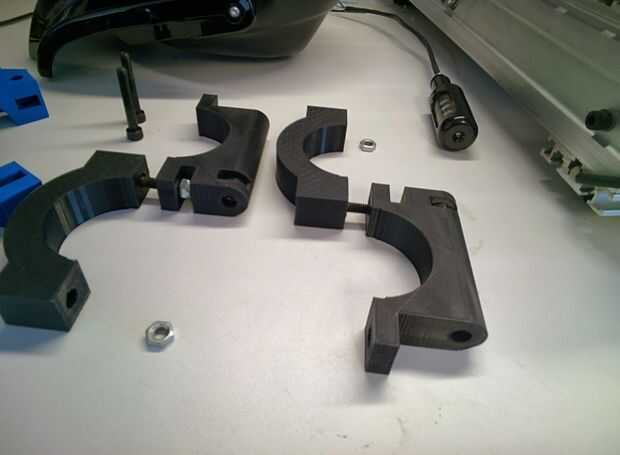

- Se reúnen 4 6 M allen tapa cabeza tornillos, 4 tuercas de fijación de nylon de 6 M
- Recoger la llave allen y una llave ajustable
- Colocar piezas laterales respectivas A y B juntos alrededor de la bifurcación

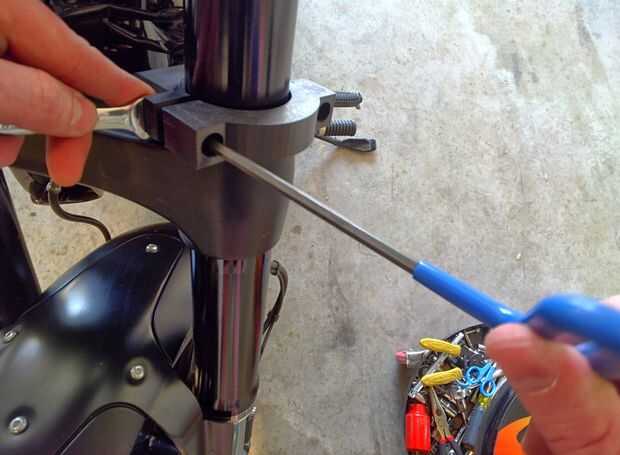

- Inserte los pernos a través de los agujeros hundidos de cada contador
- Agregue las tuercas de fijación de nylon a la parte posterior del perno a través de aberturas suministrados

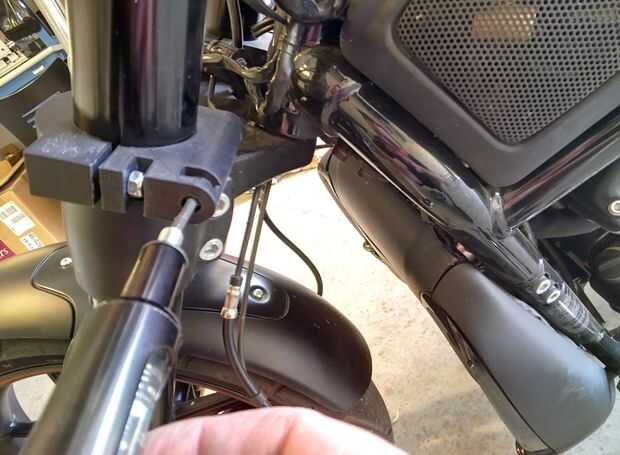

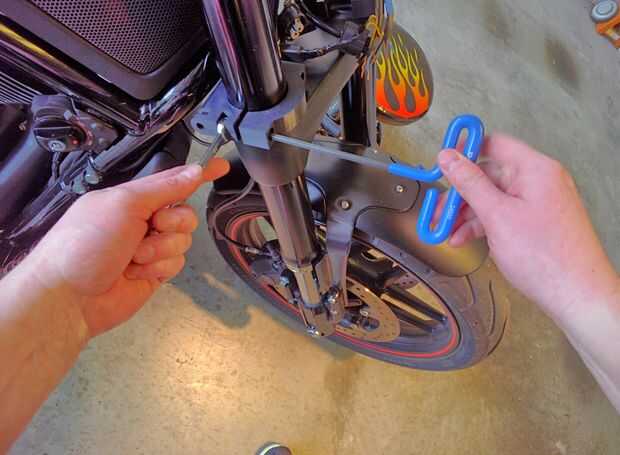

- Alternar ajuste cada lado por lo que su diferencia es igual en el interior y fuera teniendo en cuenta el máximo giro de la horquilla en la dirección del montaje de la señal
- Una vez haya confirmado la ubicación del Monte señal no va en contacto con el marco/proceder a otra bifurcación y empezar de nuevo desde el paso 9

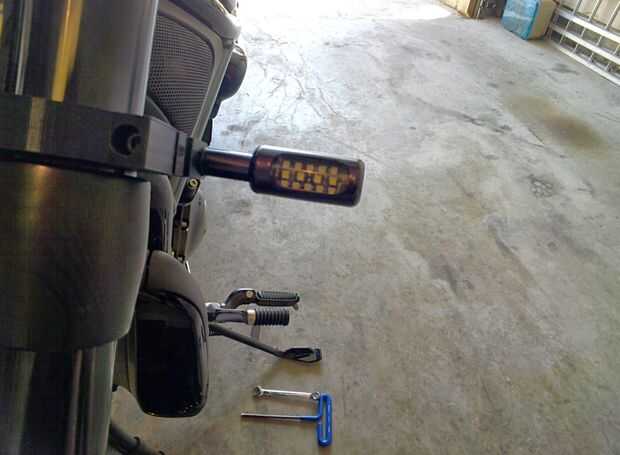

- Una vez que ambos lados se fija en una posición que no interfiera con su inflexión viajes/marco está claro para insertar su poste del mercado señales tuerca a través de la abertura frontal cautiva
- Ahora pase el mazo de cables de señal a través de la tuerca cautiva y proporciona canales

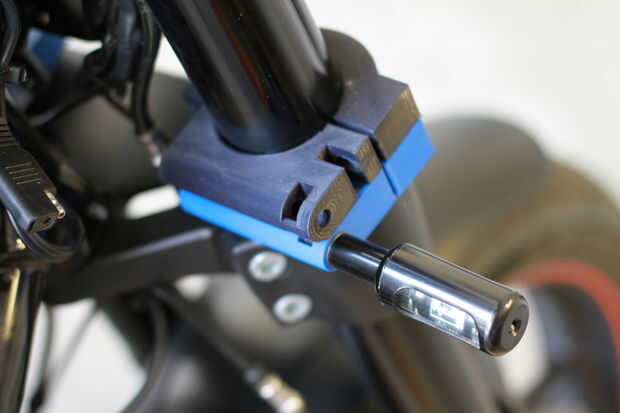

- Finalmente comience a roscar la punta roscada de la señal de su poste en la tuerca cautiva y la tuerca de la abrazadera con la llave inglesa hasta que quede apretado
- Aún no puedo empezar a explicar la configuración de cable específicos para sus luces solicitadas, arneses de fábrica y cualquier equilibradores de carga necesitan para su su propia existencia.
Después de recibir su cableado ordenado usted debe estar listo para rodar con sus nuevos montajes personalizados!
¡ Me encanta modding! Tengo una serie de ideas adicionales para mi moto. Si quieres ver mi bici levantar y soltar una docena tiempo mi última mod principal video aquí: https://www.youtube.com/watch?v=mj3yqQ7pE5M
Hacer en!
