Paso 3: Comenzando con el pulsador
El primer paso es el más fácil. Vamos al alambre hasta el pulsador que controla cómo se apaga el LED.

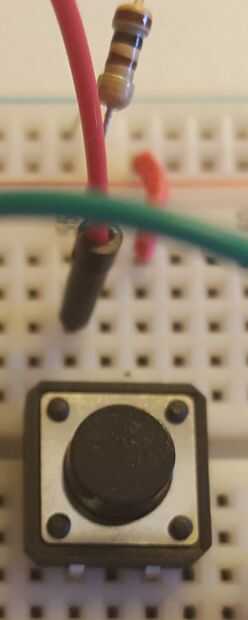

Así, en su protoboard, presione el pulsador (normalmente abierto) en él. Normalmente abierto significa que el circuito es "abierto" hasta que se pulsa el botón. Mientras el botón está pulsado, la corriente fluirá a través del circuito cerrado hasta que se suelta el botón.
Estos botones tienen dos pares de pines, un par de lados opuestos. Por lo tanto, simplemente conecte el positivo a uno de los pasadores y el segundo pasador pone un alambre en ella, llegue al chip 4013.
Un problema que tenemos es que el cable que va en el 4013 es colgando en tu protoboard va a ser en un estado "flotante"... ya que el circuito no está cerrado, no hay nada pasando a través de ese cable, por lo que la IC no se sabe si va a ser alta o baja... porque no es nada. Esto es la resistencia de ohmio 10 pequeños. Se puede utilizar prácticamente cualquier resistencia aquí, pero tenía una mano de 10 ohmios. Conectar al pin de segundo a la negativa.
Por lo tanto, lo que básicamente ocurre es cuando el interruptor está abierto, la resistencia permite que la IC conseguir una señal baja, por lo que es ahora ya no flota. Cuando se pulsa el botón, luego el positivo flujo a través de y va a la patilla del IC (por el camino de menor resistencia), enviando así una señal de alto. Una vez que se suelta el botón, vuelve a la baja. Así este pequeño resistor hace un gran trabajo en mantener la entrada del IC de flotantes.
OK, así que era un montón de escribir de sólo un botón... ahora tomemos un vistazo a cableado hasta el 4013.
