Paso 4: Conectar en el flip-flop y el LED

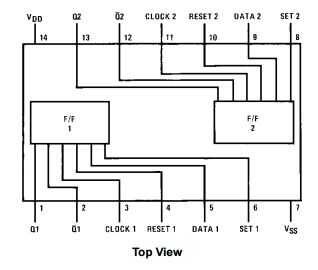

Ahora que tenemos el botón en su lugar, es tiempo para alambre del flip-flop. Por lo tanto, añadir el chip a la placa y cable a pin 7 a tierra y 14 al positivo. Como se indicó anteriormente, el 4013 es un par de ojotas, y solo utilizaremos uno. Tomé uno en pernos de 8 a 13.
El 4013 tiene un pasador que "Reset" flip-flop, que significa que la salida entre el estado bajo. Así que ahora tome ese cable colgando de tu botón y conecte con el conector "Reset" 10. Ahora, cuando se pulsa el botón, el pin de Reset recibe una señal de alto y forzar la salida de reajustar a la baja.

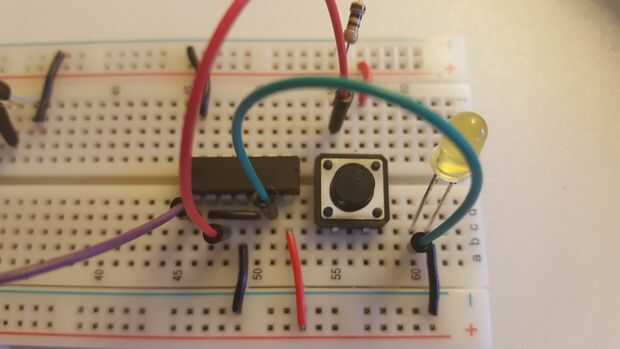

Además, el 4013 tiene un pin que "Set" del flip-flop. Así que cuando este recibe una señal de alto, la salida de la viruta se "establecerá" en alto. Por lo tanto, poner un alambre en el Pin 8 (uno morado en la imagen) y deje que se cuelgan por un tiempo, que tenemos que construir lo que establece el pin.
Por lo general, un tipo D flip-flop se utiliza como algo ha disparado fuera de un ciclo de reloj, sin embargo, yo no estoy usando de esta manera. Revisé los libros de regla, y no dice que tienes que seguir las reglas! Por lo tanto, que sólo conectado pin 11 el reloj directamente a tierra. Esto es para evitar que la IC nunca accionar el flip-flop para cambiar.
Además, para contentar a la IC, el pin de datos debe tener algo que hacer a él para guardarlo de la flotación. Un viejo truco para convertir un tipo D flip-flop en un tipo T es tomar la salida NotQ y conectarlo al pin de datos. Entonces cuando el reloj ciclo de golpes, sólo se activa el estado de salida del flip-flop. Y, puesto que no nos gusta flotante entradas, me adelanté y había conectado 9 Pin a Pin 12.
El paso final para el 4013 es conectar la salida al LED. Así que cuando la salida es alta, entonces el LED brillará. Así que añadir un LED a la placa y conectar el pin 13 al ánodo del LED y luego conectar el cátodo a tierra.
Eso es todo... la IC es todo para arriba, sólo tenemos que construir el circuito que controla un alambre que tiene colgando de 8 Pin que salida de IC se establece en alto y el LED se enciende...
