Paso 5: Añadir la foto resistencias, resistencias y transistores
El último paso es crear ahora la parte del circuito para activar el sistema de pin en el flip-flop. En la IC 4013, para una entrada a considerarse alta, debe ser más de 1/2 de la tensión en el pin 14. Así que si dividimos el voltaje a la mitad, entonces el IC pensarán que es alta, por lo que necesita para compensar un poco la mitad, por lo que será baja por defecto hasta que algo le pasa a influir en el divisor para empujar más tensión en el IC para que sea alta.
Para la viruta del IC de la energía, vamos a utilizar un Transistor NPN. Básicamente, un Transistor NPN está diseñado para trabajar en el lado de tierra de los circuitos, que a los nuevos usuarios se producirá cierta confusión porque por lo general trabajan en la mentalidad positiva.
Para el transistor, conectar el emisor directamente a tierra. Esto es para que cuando se abre la puerta de la base, el circuito se cerrará y se mantienen las leyes de la física.
Conecte una resistencia de ohmio 10 k al positivo en un lado. Por otro lado al colector del transistor y también conectar ese pasado colgando del pin 8 del IC. En la foto, se trata de la resistencia inferior.
Ahora, conectar los otros 10 k Ohm resistor al positivo en un lado y del otro lado conectarlo a la base del transistor y a tierra. Si conectas las pilas ahora, verás que el LED estará encendido. Esto es porque la base y el colector ambos reciben la misma cantidad de voltaje. El CI tener una entrada, debe ser menos de 1/2 de la tensión.

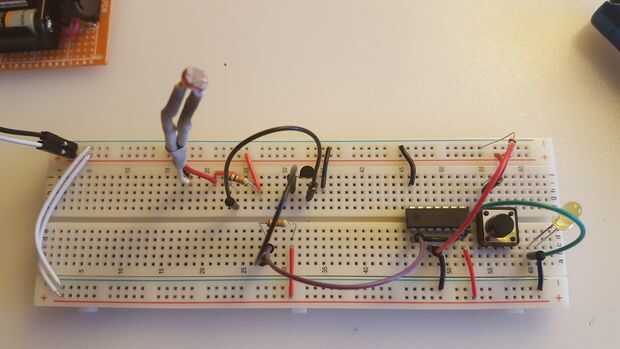

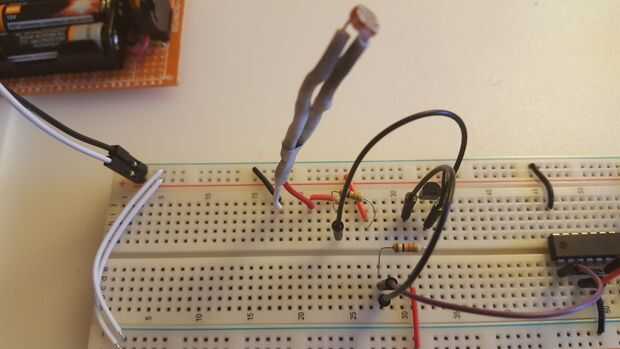

Así, en el protoboard, remover la tierra en la resistencia superior y conecte un cable de la resistencia de la foto a la resistencia de ohmio 10 k donde el cable va a la base del transistor y luego el otro cable de la fotorresistencia a tierra. Debe tener algo como la foto de arriba.
Lo que acaba de crear es lo que se llama un divisor del voltaje. La tensión en el transistor se divide ahora en dos puntos, donde se encuentran las dos resistencias, y al final de las dos resistencias. Así que ¿qué significa esto? Esto significa que, mientras que la resistencia de la foto es en la oscuridad, la resistencia es de 20 k Ohms o más, que significa que la cantidad de voltaje que va al transistor no es suficiente para activar la base para permitir que la corriente amplificada para activar IC como un estado alto, por lo que se de una señal baja. Ahora, cuando la fotorresistencia se expone a la luz, la resistencia de las gotas de la foto resistencia, permitiendo más tensión a la base, que permite más ir al pin de ICs, así empujando la entrada IC como un estado alto. Cuando el pin 8 va alto, entonces el flip-flop es "Set" y la salida va alto, así el LED se enciende.
Ahora, es importante que tomo nota por qué he utilizado las dos resistencias de 10 k Ohms. Esto es porque quería que el circuito a vivir en el borde de activación, que significa que un bajo nivel de luz es capaz de activar el LED. Si usted quiere un circuito menos sensible, entonces compensaría las resistencias de dos 10 k ohmios a valores diferentes, por lo que requiere el foto resistor para recibir más luz, para disminuir la resistencia a una cantidad aún menor para encender la base.
¡ UF, que saber si eres nuevo en todo esto, puede ser muy confuso. He intentado hacerlo más fácil de entender, pero sólo requiere práctica y mucha lectura. Pero, si sigue el diseño de la placa en la foto, tienes un proyecto de trabajo.
