Paso 1: Piezas y herramientas utilizadas

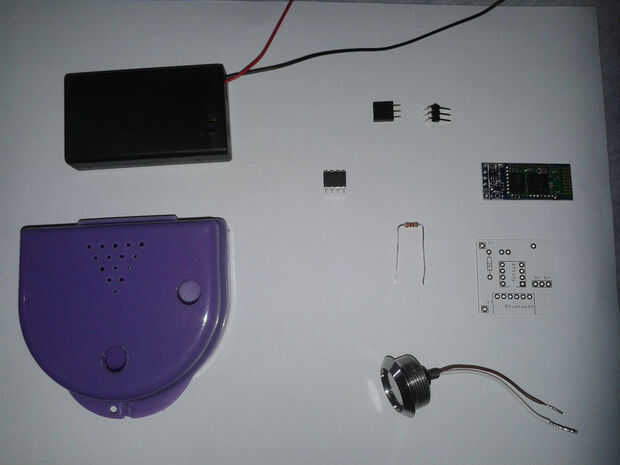

Para este proyecto, necesita las siguientes piezas (todas ellas se incluirán en el conjunto mencionado que se muestra en la imagen):
-un tablero del PWB como se muestra en este dibujo de fritzing
-una resistencia de 2kΩ
-0,100"(2,54 mm) hembra encabezado: 1 x 3-Pin, recta
-pin headers, 2. 54 mm, ángulo recto, fila de tres
-un ATtiny85 (o cualquier placa Arduino marcha programada con el archivo hexadecimal a continuación. Antes de subir el archivo a un ATtiny85 (que está funcionando a una frecuencia predeterminada de 1MHz), necesita cambiar los fusibles para hacerlo correr en 8MHz con los siguientes comandos de avrdude: - Uefuse: w: 0xff: m - Uhfuse: w: 0xdf: m - Ulfuse: w: 0xe2: m. El IDE de Arduino esto se hace seleccionando "ATtiny85 (reloj interno de 8MHz)" como una tabla (estas instrucciones le mostrará cómo puede obtener esta entrada adicional en el IDE de Arduino) y luego ejecutar el comando "quemar bootloader". A continuación, usted también encontrará el código de Arduino, si hay algo que desea cambiar. La biblioteca Arduino OneWire necesaria para la compilación se puede encontrar aquí.
- este tipo de soporte de la batería con el interruptor
- este o este tipo de cuadro dental
-establecer un hc-06 módulo de bluetooth a bordo del breakout a 9600 baudios.
-un iButton sonda ds1990 como este uno o este. Para una versión premium con LED de estado, usted podría elegir este
-una resistencia de 80 Ohm 1206 smd (necesitada para la versión premium)
Usted también necesitará las siguientes herramientas (no incluidas en el conjunto):
-un soldador y soldadura
-un cuchillo de cocina grande (no es necesario, si usted compra el kit en Tindie)
-un cortauñas, corte lateral o tijeras
-3 pilas AAA
Y por supuesto un iButton y un teléfono Android con LadyCycle o preliminares de la aplicación instalada. La aplicación preliminar es gratis. LadyCycle en general es gratis, pero 4€ se cobrará para la activación de la funcionalidad de iButton.
