Haunted broma TV (3 / 8 paso)

Paso 3: Modificar un adaptador de alimentación del receptor

Podría potencia el receptor con la batería de 9V estándar. Sin embargo, la duración de la batería corta seriamente limitar cuánto usted trabajar esta broma. Así que diseñé una fuente de alimentación de 9V simples que alimentar el receptor con la línea de alimentación de CA de la TV. Con esta fuente de alimentación puede funcionar el receptor indefinidamente. Aquí es cómo hacerlo.

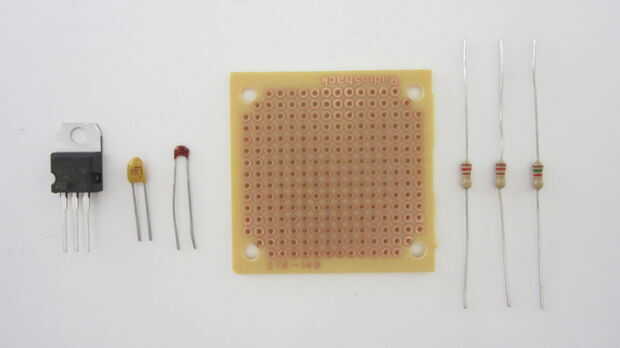

Estos son los materiales que usted necesitará hacer un sencillo 9V fuente de alimentación:

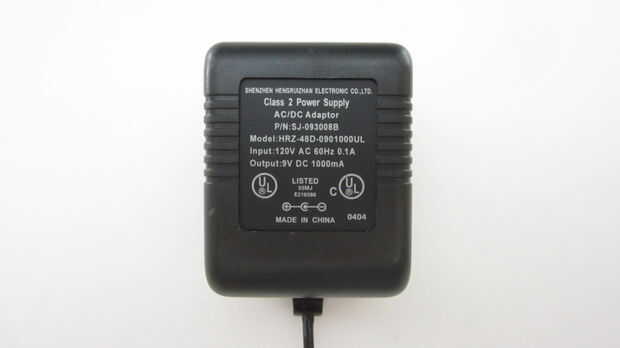

Adaptador de CA con una salida de al menos de 9 v de CC
LM317 Regulador de voltaje Variable
Condensador μF 1,0
Capacitor de 0.1 μF
Resistencia de 240 ohmios (o dos resistencias de 120 ohmios)
1500 ohm Resistor para un Walkie Talkie de 9V (fines 7.5V 1200, 910 para 6V, 4.5V utilice 620 y para 3V uso 330)

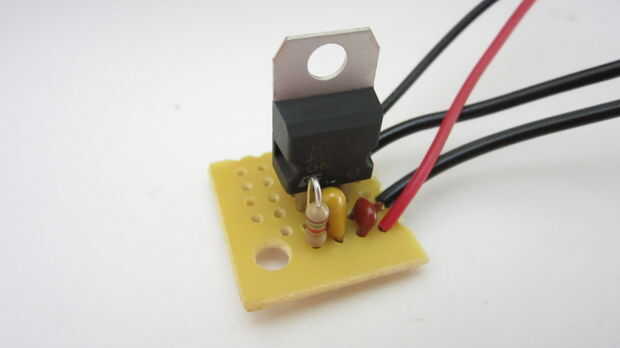

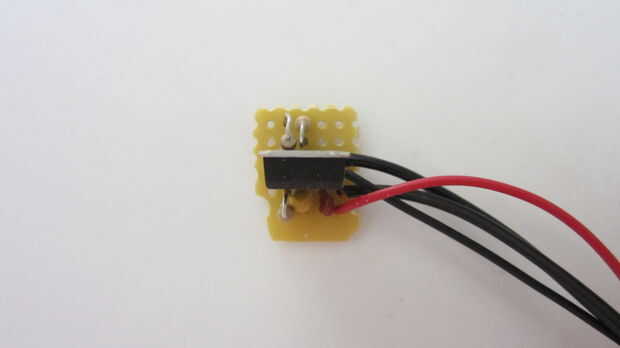

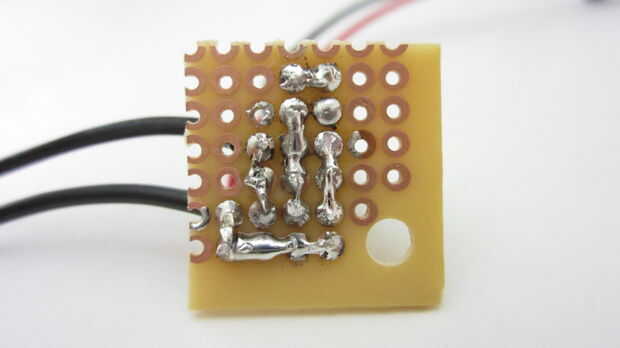

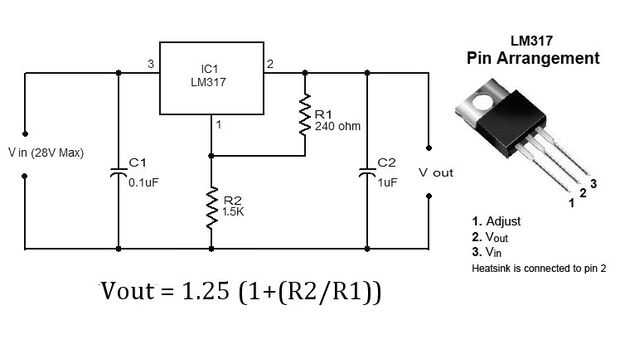

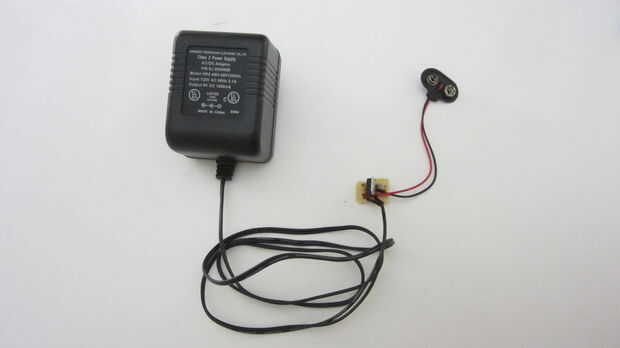

Montar las piezas en un tablero pequeño perf según esquema que se muestra arriba. Conecte el adaptador de CA a los terminales de V(in) del circuito y tendrás una fuente de alimentación de 9V que es capaz de ejecutar su walkie talkie. Para más discusión de la profundidad de este circuito y cómo usted puede montarla, usted puede consultar estas dos instructables donde muestro como hacer fuentes de alimentación personalizado con un regulador de voltaje.

Convertir alimentadas por batería electrónica para funcionar con corriente alterna:

Bolsillo-tamaño--fuente de alimentación:
