Paso 22: Poner juntos - Arduino y PIR
Motor de la C.C.
Micro controlador
Bloque de madera y Legos
Elaboración de arcilla polimérica
Pistola y pegamento caliente
Tornillos para madera
2-4" máquina de pernos con arandelas y tuercas
Taladro
Tanto la tapa de la caja y la caja sí mismo será boca abajo. La caja se sentará encima de la tapa, esto dará la ilusión de que la base para la
muñeca es sólida y robusto como una base de trofeo.
Colocación de Arduino:

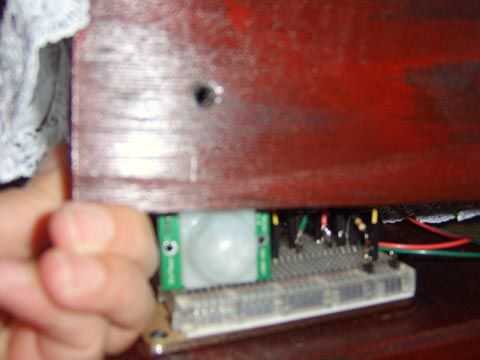

El Sensor de PIR tendrá que enfrentar la salida de la parte delantera de la base pero no debe ser visible. La solución es que el sensor y ocultos
en el cuadro y tener un pequeño orificio perforado para exponer una parte del sensor. Dependiendo de cuán grande es el agujero va a determinar la
sensibilidad del sensor.
poner el microcontrolador en la tapa de la caja, fijar posterior tarifa suficientemente de los bordes para que se puede colocar la parte inferior de la caja
en la tapa y centrado
Asegúrese de que el controlador dispone de sala para que cuando usted pone la medida del centro del PIR
Atornille el regulador en la tapa
Mida desde el centro del centro PIR el borde inferior de la parte inferior de la caja y el borde de la caja
El taladro (utilicé una broca de 3/8)
