Paso 4: Maldita lasers!

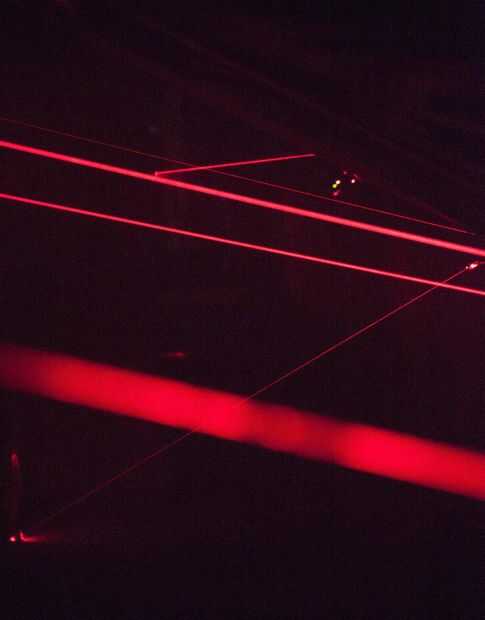

Todavía recuerdo los primeros punteros láser siendo extremadamente caro y ahora usted puede conseguir por menos de $1 cada uno. Así que ir a ebay y comprar uno ahora mismo. Nunca mente comprar alguna docena ahora mismo! La desventaja de baja energía láser es que no tienen vigas a la vista. Las fotos fueron tomadas con una máquina de humo 400W proporciona un medio para esparcir la luz. Sin esa niebla sólo verá el punto final de la viga.
Terminé usando 11 láseres en mi pequeña carrera de obstáculos. Desmonté los punteros láser y cortocircuitos el interruptor momentáneo para que el láser se quedaría. Después de algún tiempo de calidad con la soldadura de hierro tenía una docena láseres en paralelo con aprox. 300 mA Consumo de corriente que fácilmente puede ser alimentado por un adaptador de DC pequeños.

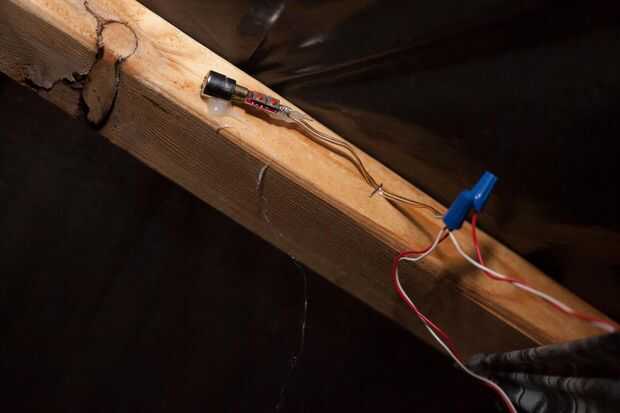

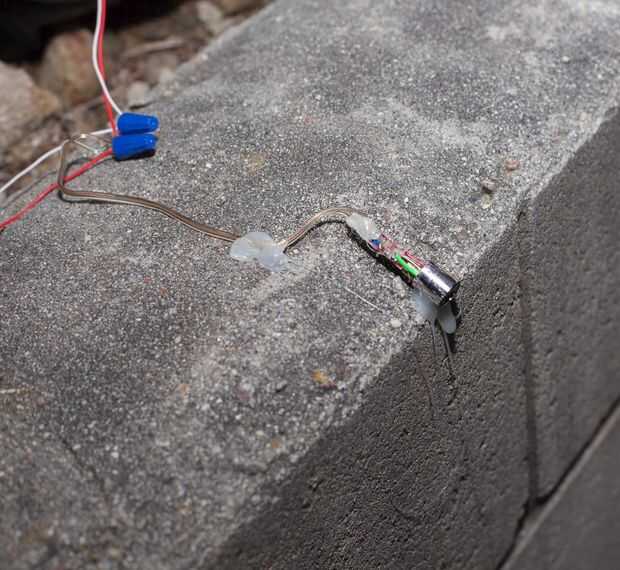

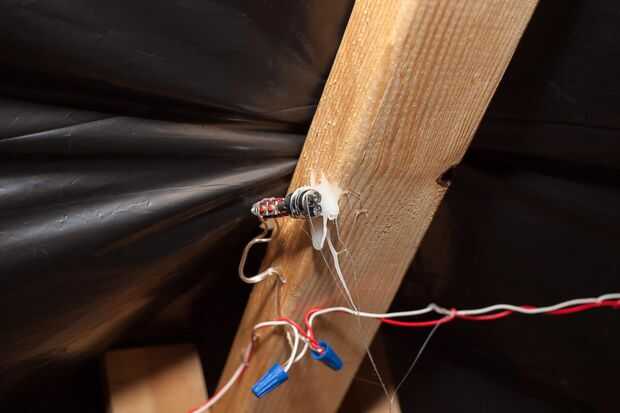

Aplicando una generosa porción de pegamento caliente pega los láseres a las vigas de madera por lo que señalan hacia arriba o hacia abajo. Esto también fue sorprendentemente confiablemente con la deriva muy pequeña.
Puesto que quería gente para esquivar los haces el siguiente paso fue añadir algunos sensores. 20 piezas le fijará detrás alrededor de $5 (fotorresistores). Mediante prueba y error descubrí que estas resistencias tienen una resistencia de unos 3 k Ohm cuando golpeó precisamente con el rayo láser. Esto disminuye rápidamente a > 2 M Ohm cuando no está iluminado.

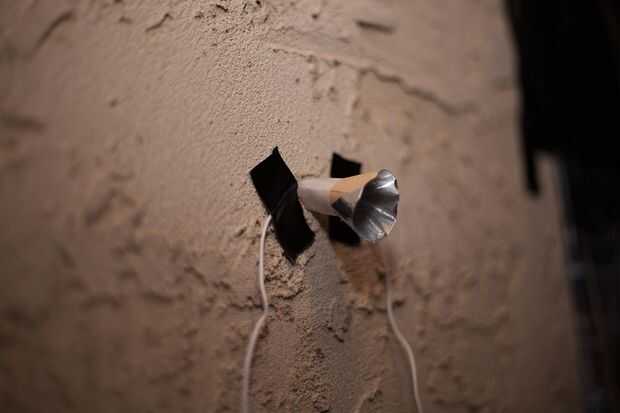

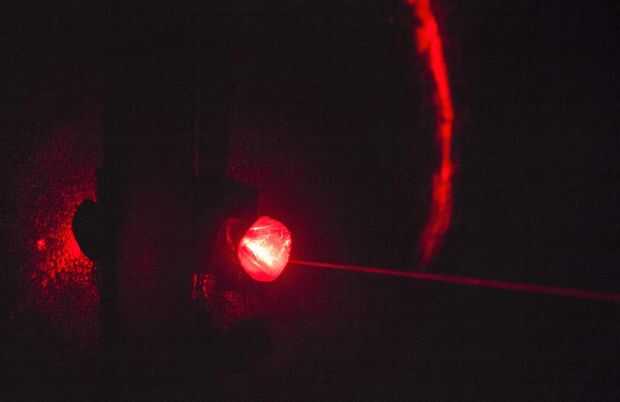

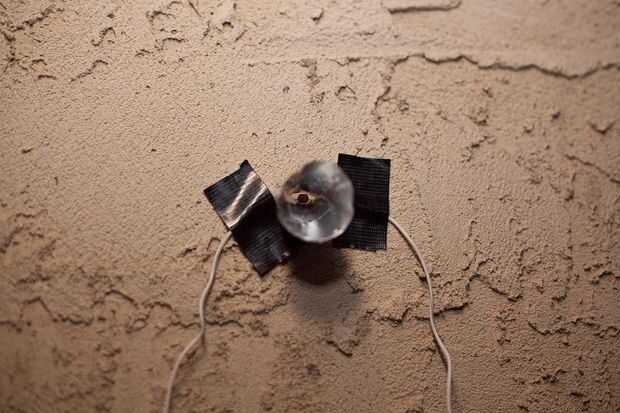

Debido a la viga enfocada puede ser difícil mantener los láseres dirigidos exactamente a los sensores pequeños. Mi primer pensamiento estaba comprando unos mirros parabólicos usados en linternas. Éstos resultaron para ser mucho más costoso que habría pensado así que terminé haciendo mi propia. Tenía 1.5" pieza del juego de tablero en forma de cono y cinta adhesiva de aluminio envuelto alrededor de él. La punta fue cortada y reemplazada por dos capas de cinta adhesiva transparente de semi. Una vez que el sensor fue encajado en la punta (sin tocar el metal!!!!) Envuelve unas cuantas más capas de cinta adhesiva alrededor del cono. Uno podría pensar que un cono no es un gran coleccionista de luz pero este artilugio funcionaba muy bien y lo recomiendo!

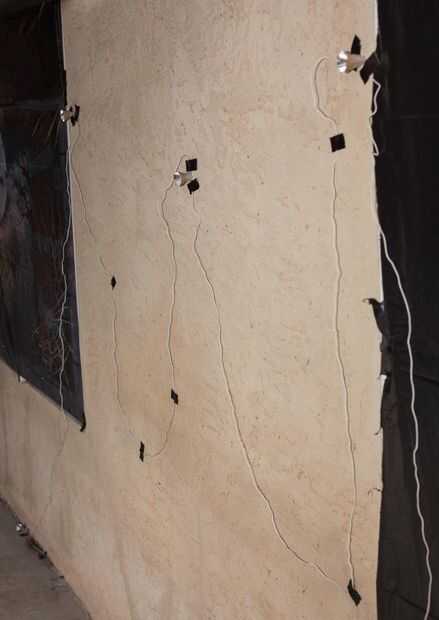

Finalmente conectar todos los sensores en serie y añade una resistencia de Ohm conocida de 10 k al final para obtener un divisor de tensión.
