Paso 5: Puerta motorizada
La puerta fue construida de madera 1" peso ligero. En este punto tengo que hacer la colocación de algunos productos porque eran realmente útiles las siguientes herramientas y preveo usarlas en el futuro proyectos de carpintería:
abrazadera de ángulo de 90 grados

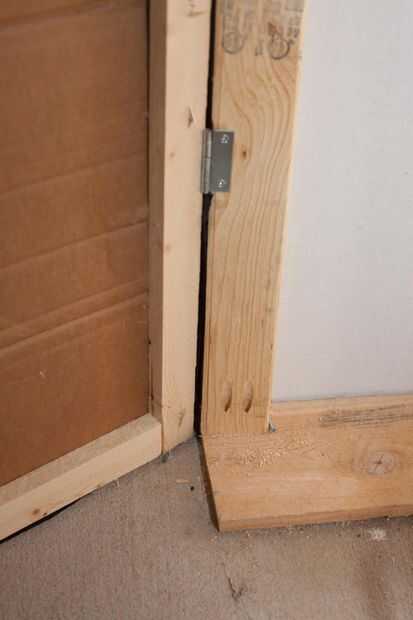

La plantilla Kreg jig y tornillos en particular hecho pernos Unión rápidos, fácil y confiables. Ahora con la rotura comercial fuera de la parte posteriora de la manera a la puerta: cuelga con dos bisagras pequeñas y luego añade la cabecera de la puerta en la parte superior para que quede el marco de la puerta. El objetivo es minimizar las fugas de luz que darían a la puerta secreta. No hay ningún pestillo de la puerta!

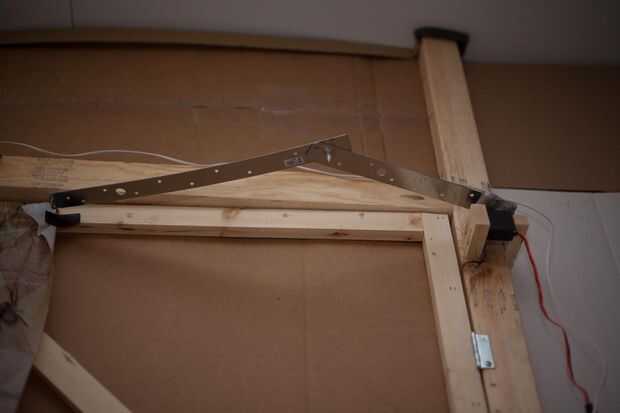

Como puede verse en la foto, dos piezas pequeñas de aluminio se unieron con un tornillo de máquina. En el marco de la puerta que es el brazo es sostenido por un gancho que encontré en mi caja de proyecto. En el otro extremo es un servo estándar, atornillado en el marco de la puerta. Los cuernos de servo que viene con el servo son demasiado pequeños para ser conectado directamente al brazo.
Para abordar esta había creado una franja amplia de 1" de Instamorphy había incrustada el cuerno del servo en forma de X y el brazo metálico. Una vez frío, había jodido el cuerno del servo (ahora con brazo metálico) al servo. Tanto como que no me gusta que forma Instamorph, es extremadamente durable una vez y no encuentro ningún problema con este artilugio.
Porque este es un servo estándar, funcionamiento de la electrónica es realmente simple - conectar a + 5V y tierra, entonces tienen el controlador envía pulsos PWM al servo correspondiente a 0 y 90 grados. Lamentablemente no he tenido buena suerte comprar servos asequibles. El primero que probé tenía tolerancias que eran demasiado apretadas, causando que la inquietud en lugar. Otro no la inquietud pero tenía gran establecimiento de tolerancias de 0 grados significa que acabaría en algún lugar entre -3 y + 3 grados. Al final esto es lo que me fui con, pero a partir el excedente sería utilizar un motor y conducir directamente hasta que golpea los interruptores de límite (ver instructivo vinculado en el paso 1).
