Paso 12: Adición de los brazos
Una vez que el motor montado, es hora de hacer los brazos que se mueven el imán de un lado a otro. Allí no es ninguna ciencia real detrás de esto, todo lo que necesita hacer es asegurarse de que cuando el brazo motor es hacia abajo, el gran brazo es recto. He incluido un dibujo que muestra esto.
Pasos:
1. para el brazo más grande, corte un pedazo de aluminio por lo que es de unos 30mm de la parte superior de la caja.

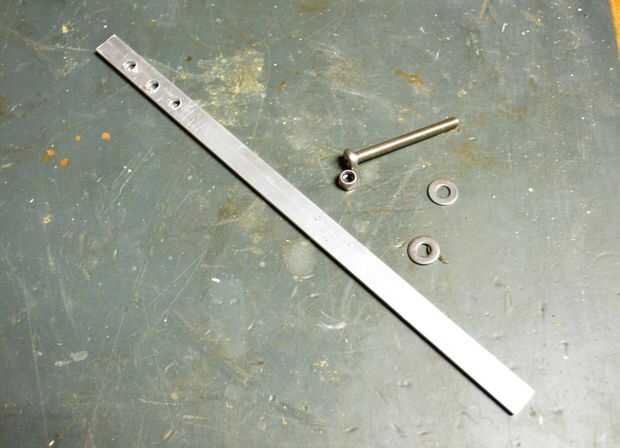

2. luego perforar 3 uno de los extremos. La razón que hacer 3 es en caso de que necesite ajustar la barra a todos.

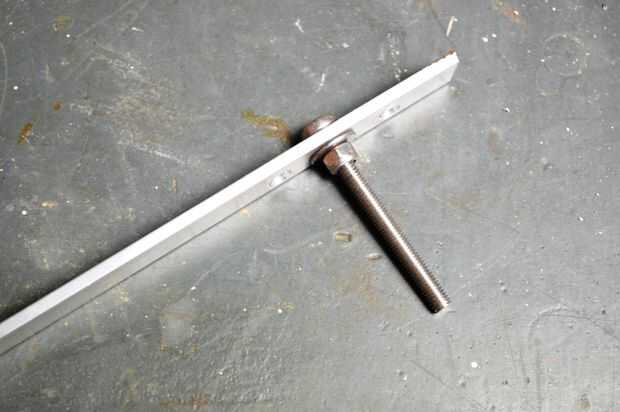

3. Añadir un tornillo largo, un par de arandelas y una tuerca de fijación y apriete la barra todavía puede mover pero no tiene mucho juego.
4. perforar un agujero un poco más pequeño en el pequeño pedazo de madera que pega antes y atornille bien el brazo en su lugar. La parte superior del tornillo tendrá que borrar la sección de enrutado.

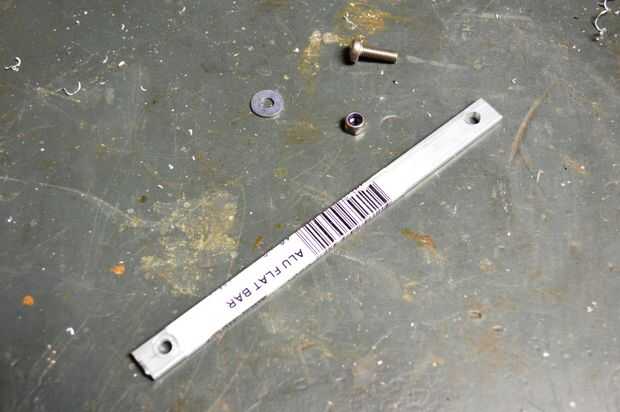

5. luego cortar un brazo más pequeño. El tamaño de este brazo dependerá de la distancia entre el brazo del motor y el brazo principal. Mida la distancia (con el brazo del motor hacia abajo y el brazo principal apuntando hacia arriba) y corte. También deberás taladrar un agujero en el brazo principal donde se encuentran los 2 brazos por lo que se puede montar.

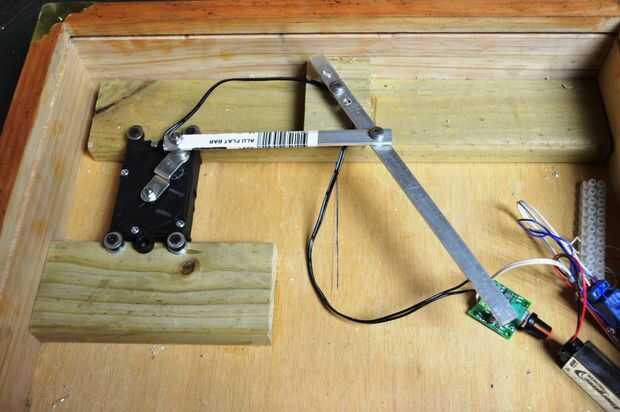

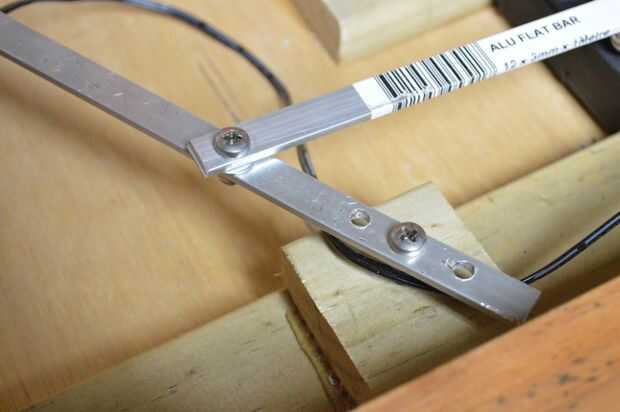

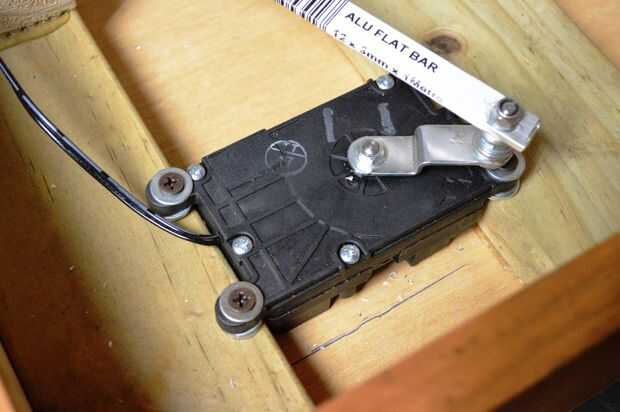

6. Perfore dos agujeros en cada extremo y un extremo con el brazo del motor de montaje. El otro extremo Monte el brazo principal. De nuevo utilice tornillos, las arandelas y las tuercas de fijación para mantener los brazos en su lugar. Hacer para arriba para eliminar cualquier holgura en los brazos.

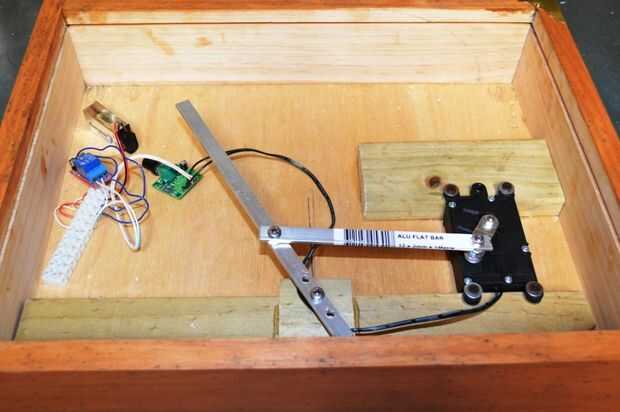

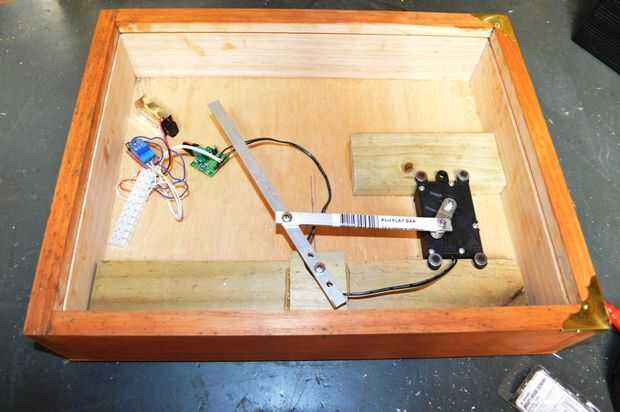

7. por último, probar y asegurarse de que todo funciona. Ver el siguiente paso para un clip de cómo se ve
