Paso 6: Construir los osciladores
Nos dirigiremos a nuestros dos ponentes con ondas cuadradas, generadas por dos osciladores histéresis. Las señales no son ondas sinusoidales como en los ejemplos anteriores, explicando la formación del rayo, pero son señales periódicas, tan constructivas e interferencia destructiva funcionará muy bien.

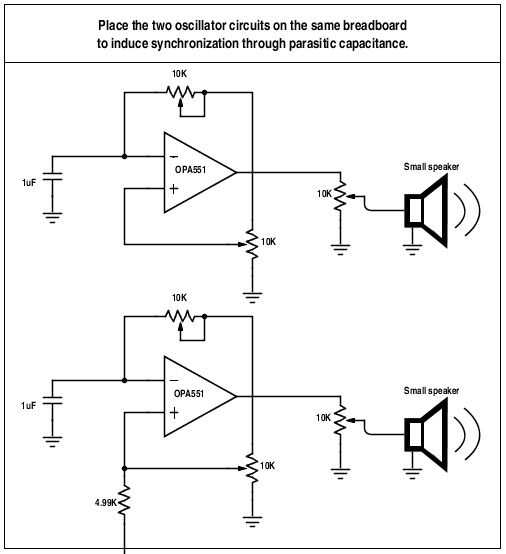

Construir el circuito siguiendo el esquema anterior, puede ignorar la resistencia K 4,99 en el circuito de fondo por ahora. Asegúrese de que usar el OPA551s o un amp op con similares capacidades de abastecimiento actuales y voltajes de trabajo, de lo contrario no tendrás suficiente energía para conducir los altavoces. El amp op con - 12V y 12V de la fuente.
Una vez que has construido el circuito, girando el potenciómetro conectado a la inversión y no invertir entradas de un amplificador operacional se ajusta la frecuencia de la onda cuadrada generada. Ajuste el potenciómetro conectado al altavoz cambiará el volumen del altavoz.

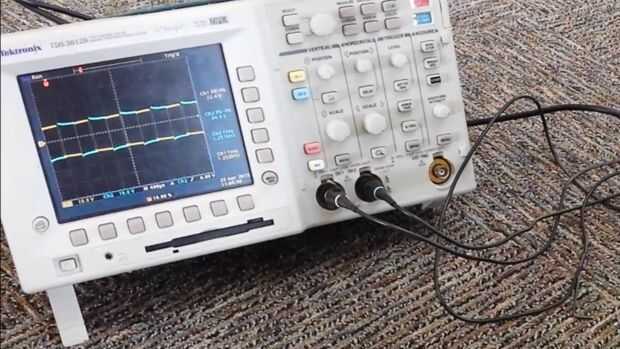

Asegúrate de construir los circuitos de oscilador de dos en el mismo tablero. Capacitancia parásita hará que los osciladores sincronizar a unos con otros y bloqueo juntos, haciéndolo más fácil para usted sintonizar los dos osciladores para generar la misma frecuencia de las señales. La segunda imagen de arriba muestra la medición de las salidas de los osciladores (del oscilliscope está midiendo voltaje en la salida de los amplificadores de dos de la op). En la imagen, las ondas cuadradas son la misma frecuencia y se traban fuera de fase. Usted podrá oír claramente este bloqueo se producen una vez que has ajustado los dos osciladores para la misma frecuencia. Trate de hacerlo para probar sus osciladores.
