Paso 3: Construir y probar el circuito 555

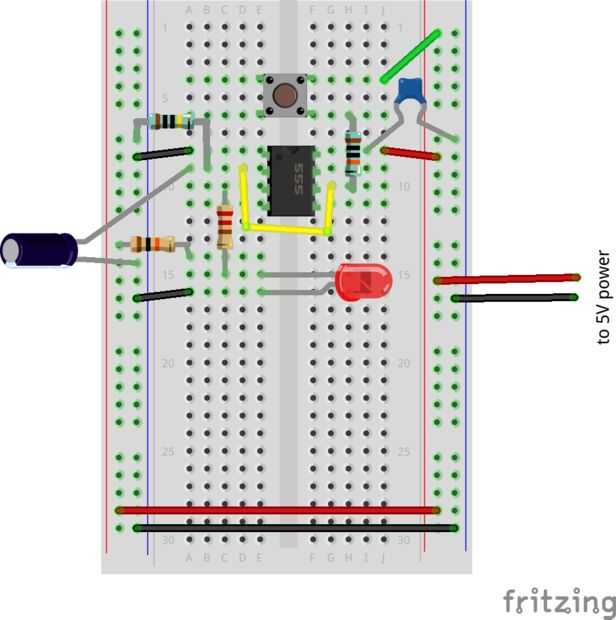

Construir el circuito 555 como se indica en el esquema anterior. Este es el ejemplo de "esperar para pulsos" de este sitio web (crédito donde crédito debido). Esto se pretende integrar una serie de pulsos y sólo entonces proporcionar un alto rendimiento. Funcionará igual de bien para la integración de una señal constante.
Yo uso un LED en lugar de la grabadora de voz y un pulsador en lugar del sensor de la inclinación para probar el circuito y poner los valores del condensador y resistencias que determinan la temporización del sistema. Cuando se presiona el botón (es decir, se pone de pie) el circuito se carga rápidamente a través del resistor de 100kOhm, haciendo la salida desciendan (giros LED). Cuando se suelta el botón (sientan), los condensadores se pierde lentamente a través de la resistencia de 1MOhm, encender lo LED después de 10 segundos. Bajar el 100kOhm resistencia o aumentar el capacitor de 10 muF, aumenta todo el tiempo. Levantando el 1MOhm hace el tiempo "permitido sentarse abajo". Tenga en cuenta que el 1MOhn debe ser al menos tres veces el 100KOhm, de lo contrario nunca dispara el 555.
Supuesto, debe probar esto con una fuente de alimentación 5V correcto, tal vez incluso el uno desde el módulo de la grabación, pero como se muestra en el video, prueba con 9V también funciona, porque todas las relaciones son aproximadamente lineales.
