Haz de tu ADVERTENCIA de culo gritando dispositivo (4 / 5 paso)

Paso 4: Añadir tilt módulo sensor y voz

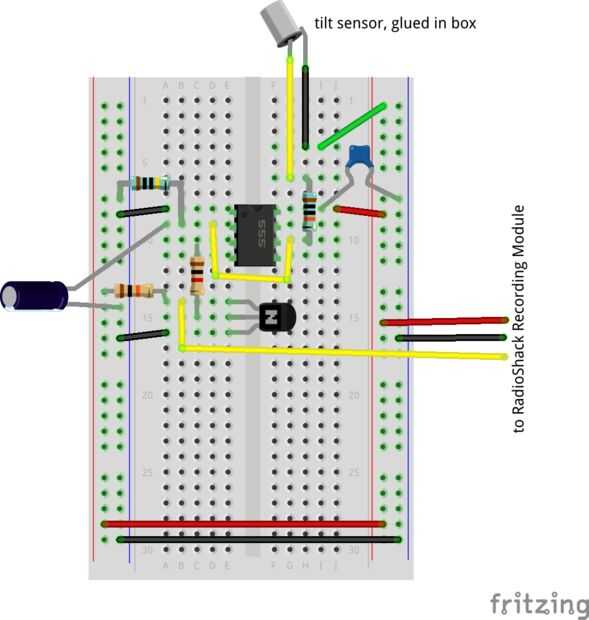

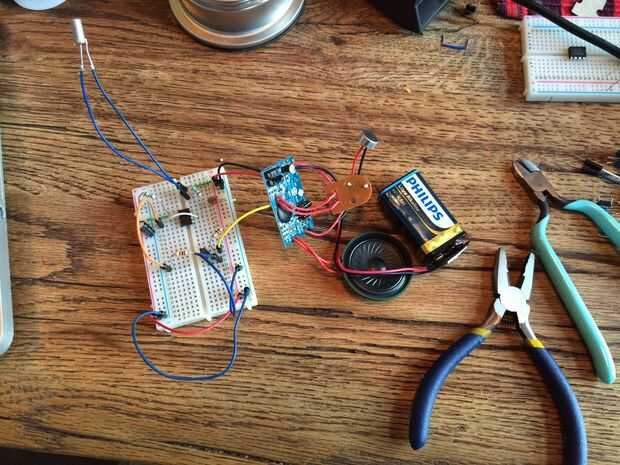

Cortar las cabezas de dos más cables de protoboard y soldarlos en el sensor de inclinación. Reemplace el pulsador con el sensor de inclinación y el LED con el módulo de voz como se indica en el esquema y la foto de arriba. Nota el transistor NPN y el resistor de 10kOhm utiliza un pull-up. También tenga en cuenta la actual limitación de 220 ohmios de la prueba de LED ha sido reemplazada por un resistor de 1kOhm.

Con todo conectado, probar el sistema, como hago en el video.
