Paso 1: Diseño de protoboard
Todos ustedes saben el + ive y - ive de LED derecha, la cabeza larga es + ive y el menor es - ive.

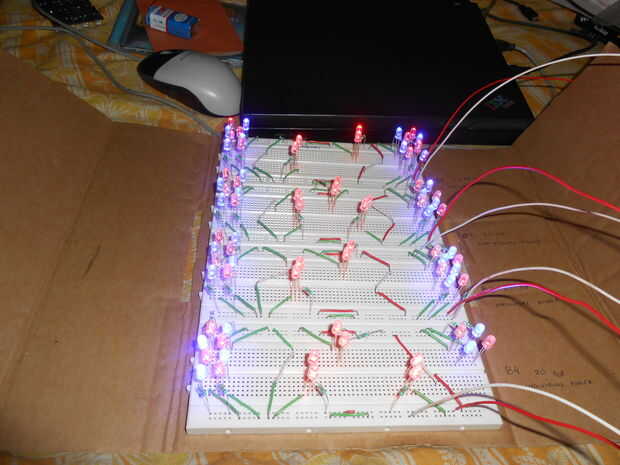

Compruebe la imagen de abajo, he hecho el diseño de esa manera, pero usted puede hacer el suyo, pero tenga en mente 40% azul y 60% rojo, es decir, 1 azul led y 2 led rojo siempre debe estar juntos. El valor de poder de distinto color led es diferente. Azul muy eficiente led requiere 3.0 a 3.5 voltios aproximadamente apenas como un blanco led, y un led rojo estándar requiere alrededor de 2.0 a 2.4 voltios. Ahora éstos son muy dependientes en el material llevado tinte usado, el ángulo de visión, etc..
Conecté la resistencia de 1 330 ohmios por 2 leds. por lo tanto 1 rojo, 1 azul y 1 resistencia. La resistencia se conecta al lado positivo de rojo o azul led, entonces el lado negativo de que conecta con el lado positivo de otro rojo o azul led. Y el lado negativo de ese 2 º led conecta con el lado negativo de la red eléctrica en protoboard.
Usé conectores verdes para indicar tierra o rojo vivo o positivo y lado negativo. Tenga en cuenta que existen 4 diferentes protoboard conectado juntos para la eficiencia, pero su fuente de energía es diferente. Usé una batería de 9 voltios para cada tarjeta. Ahora la conexión de la batería son, rojo para el positivo y negro para tierra o negativo.
Puede añadir más leds en este foro, pero tengo una pequeña caja disponible usé este muchos.
