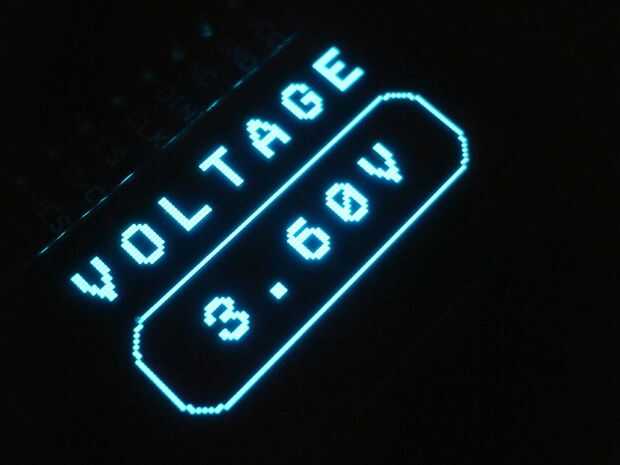

Hazlo tú mismo: 5 minutos voltímetro de Arduino con una pantalla OLED

Hola!

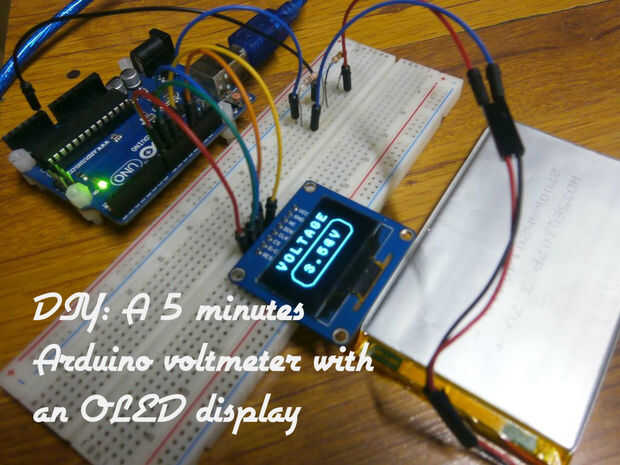

Voy a mostrarte cómo hacer un voltímetro * con Arduino UNO, una pantalla OLED, 2 resistencias y 9 puentes por menos de 5 minutos. Con él podrá medir tensión de 0 a 30V (si se excede puede dañar tu arduino!). Vamos a empezar!

* "Un voltímetro es un instrumento usado para medir la diferencia de potencial eléctrico entre dos puntos de un circuito eléctrico" - Wikipedia

Etiquetas: Arduino, Arduino uno, Tensión, Resistencias, Voltímetro, OLED, Un voltímetro de Arduino OLED
