Aquí es cómo usted puede conseguir el Sensor ultrasónico (HC-SR04) en menos de 5 minutos!
Se necesita:
- Tablero de Arduino Uno compatible [$3,50 en eBay]

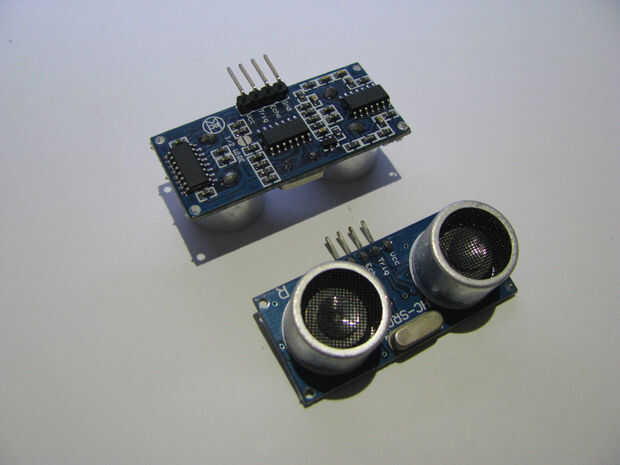

- Sensor ultrasonido HC-SR04 [$1,20 en eBay]

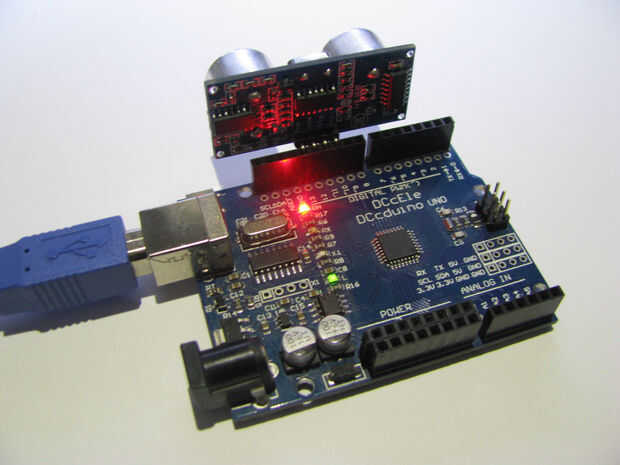

Conexiones:
- GND -> pin 13
- Echo -> pin 12
- Trig -> pin 11
- VCC -> pin 10
Código:
Hecho:
La distancia medida es enviada al ordenador por el puerto serial, en centímetros y pulgadas!
Solución de problemas:
- Asegúrese de que conectado el módulo correctamente
- Asegúrese que el Monitor Serial es 9600 baudios
- Puede que necesite instalar controladores adicionales si se utiliza un Arduino no originales
Descargo de responsabilidad/mejoras:
Soy consciente que no es ideal para usar pines digitales para VCC y tierra, pero funciona bien para este ejemplo además de que elimina la necesidad de utilizar un protoboard. Una vez que tienes el código para arriba y funcionando, usted puede experimentar con diversas gamas o conectando varios módulos. Para mayor precisión puedes deshabilitar interrupciones y cavar más profundo en la funcionalidad de nivel inferior del chip Atmega. Puede consultar hoja de datos del sensor para obtener especificaciones detalladas [HC-SR04].
