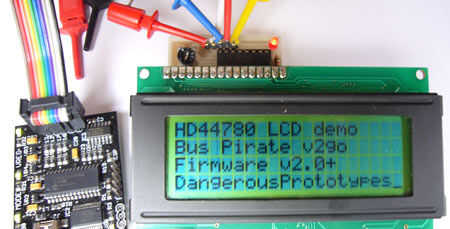

HD44780 LCD para tablero de adaptador I2C para el Bus Pirate

carácter barata basada en el chipset HD44780 LCD vienen en una variedad de tamaños: 2 x 16, 4 x 20, etc.. Estas pantallas tienen dos modos de interfaz estándar, 4 bits y 8 bits paralelo. 8 bits requiere un total de líneas de 11 datos, 4 bits requiere 7 (6 de sólo escritura). Algunos LCDs apoyan un modo adicional de datos seriales, como el VFD cubrí en hackear un día.

Pantallas LCD HD44780 son generalmente piezas de 5 voltios con una fuente independiente para la luz trasera. El Bus Pirate sólo tiene cinco pines I/O de 5 voltios tolerantes, así que hicimos un pequeño adaptador de junta con suficientes pernos para controlar el LCD. El Bus Pirate controla el tablero de adaptador a través de su biblioteca de interfaz LCD.

Continuar leyendo acerca del Bus Pirate HD44780 carácter LCD adaptador Junta e interfaz de biblioteca.

Puedo tener PCB, kits o ensamblados kits producidos por Seeed Studio para cerca de $15, incluido el transporte en todo el mundo, más información aquí.

No podía incluir algunos elementos de formato y tablas HTML en un Instructable, usted puede ver el original post en el blog de prototipos peligroso.
