HD44780 LCD para tablero de adaptador I2C para el Bus Pirate (9 / 9 paso)

Paso 9: Hacer más

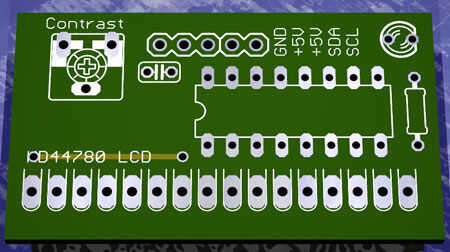

Dar una descripción general del adaptador StepThe HD44780 carácter LCD es un práctico accesorio para el Bus Pirate. Puede ser utilizado para una prueba rápida, o más avanzado desarrollo de la lógica.

Además de pantallas LCD, los pines de I/O ocho de 2.5 voltios, 5 voltios pueden ser útiles para otras aplicaciones de Bus Pirate pines alta.

Podemos tener PCB, kits o ensamblados kits producidos por Seeed Studio para cerca de $15, incluido el transporte en todo el mundo, más información aquí.

No podía incluir algunos elementos de formato y tablas HTML en un Instructable, usted puede ver el original post en el blog de prototipos peligroso.
