HD44780 LCD para tablero de adaptador I2C para el Bus Pirate (4 / 9 paso)

Paso 4: Paso 2. Funciones de inicialización y reinicialización

LCD > (0) <<< mostrar el menú macro
0 menú macro <<< este menú
1 LCD Reset <<< reset la pantalla LCD
2 LCD Init <<< reset e inicializar el LCD
3.Clear LCD <<< clara LCD, cursor retorno a 0
4 ex:(4:0) de posición de cursor de <<< fijar la posición del cursor
5 Escriba el texto de la prueba <<< serán retiradas por firmware v2.1
6 escriba: prueba número números ex:(6:80)
7 Escriba: prueba número caracteres ex:(7:80)
8 insertar texto en el cursor
LCD >

Macro 0 muestra el menú macro para cualquier modo de Bus Pirate.

LCD > (2) <<< inicializar macro LCD
Líneas de la pantalla:
1. 1 <<< sola línea
2. múltiples <<< pantalla de líneas múltiples
(2) > 2'
RESTABLECER <<< macro 2 incluye una secuencia de reset
Inicio <<< inicializar el LCD
LCD >

La macro inicializar LCD (2) configura la pantalla para el modo de interfaz de 4 bits, permite la visualización del cursor y establece algunas otras opciones útiles. Configurar el número de líneas de la pantalla, elegir 1 para una sola línea de la pantalla, o 2 para todas las otras pantallas.

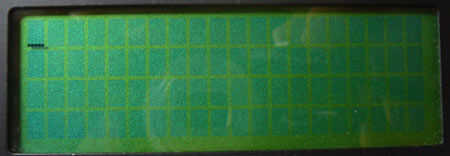

Después de la inicialización, la pantalla debe ser transparente con un cursor en la esquina. Si no funciona, Compruebe la conexión I2C, resistencias pull-up y fuente de alimentación, inténtelo de nuevo.

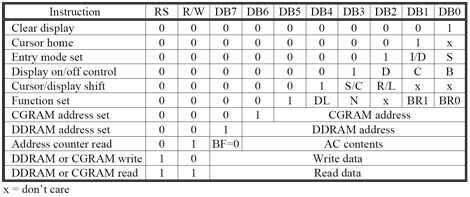

Pantallas LCD HD44780 necesitan restablecerse con una secuencia señal especial antes de que pueden ser inicializados para el modo de interfaz de 4 bits o de 8 bits. Macro 1 crea esta secuencia. Macro 2 incluye la secuencia de reset, por lo que no es necesario usar macro 1 antes de macro 2.
