Paso 4: Amplificar la salida
La amplificación puede hacerse con un circuito sencillo comparador . Cada comparador (los triángulos en el esquema) tiene dos entradas (+ y -) y una salida. Cuando la tensión en el (+) entrada es menor que la tensión en el (-) la salida se va desplazando hacia abajo a la tensión de alimentación negativa, de lo contrario se tiró a la tensión de alimentación positiva o, dependiendo del modelo del comparador, de flotar en alta impedancia (en cuyo caso se requiere un tirón para arriba del resistor).

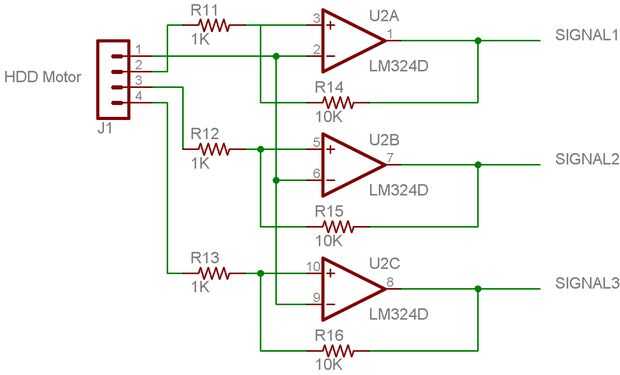

En el esquema siguiente hemos conectado un LM324D opamp para funcionar como un comparador (puede encontrarse una explicación de como funciona esto aquí). El LM324D incluye 4 módulos comparador en un solo paquete, que es perfecto porque en nuestro caso necesitamos tres (el 4 no se muestra en el esquema).
Una de las líneas desde el disco duro se utiliza como referencia y está conectada a las entradas de (-) de los comparadores. Las otras tres líneas están conectadas a cada una de las entradas de los comparadores (+). No se muestra en el esquema, pero son también importante, las clavijas de suministro de energía de los comparadores. El suministro negativo está conectado a tierra, mientras que la alimentación positiva se conecta a Vcc (en nuestro caso + 5V).
Cuando la tensión de un perno de la señal desde el disco duro es mayor que la referencia de que la salida del comparador es + 5V, de lo contrario será baja. Las salidas de este circuito (segunda imagen) ahora puede ser conectada directamente a los pines de entrada del microcontrolador.
