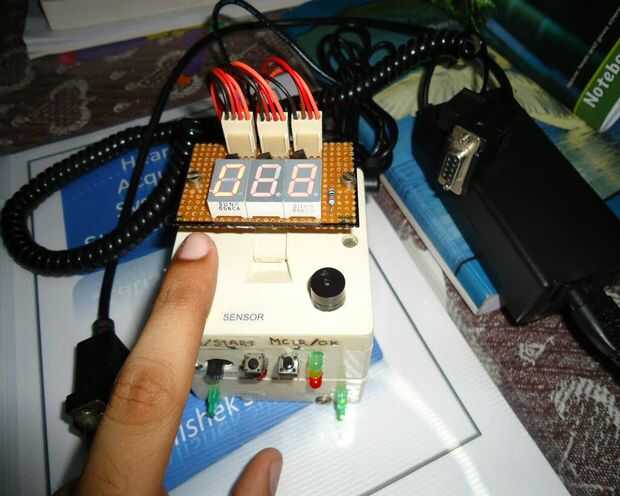

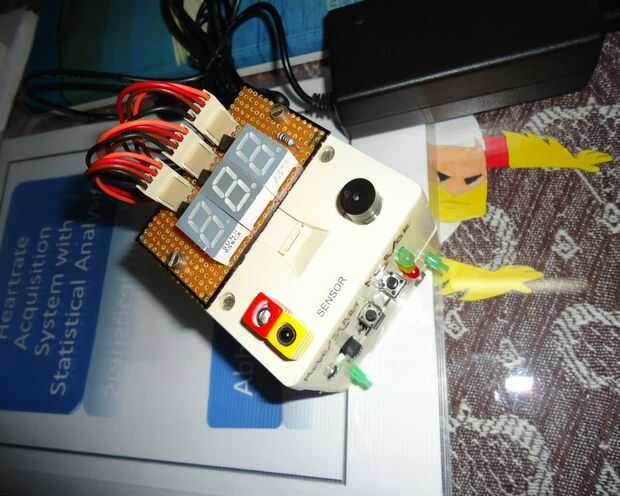

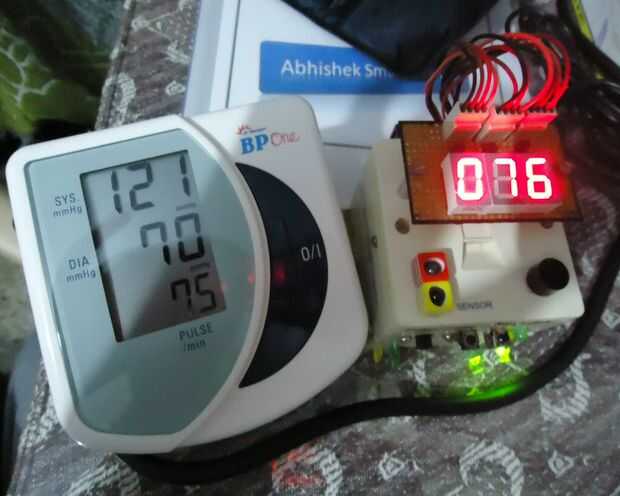

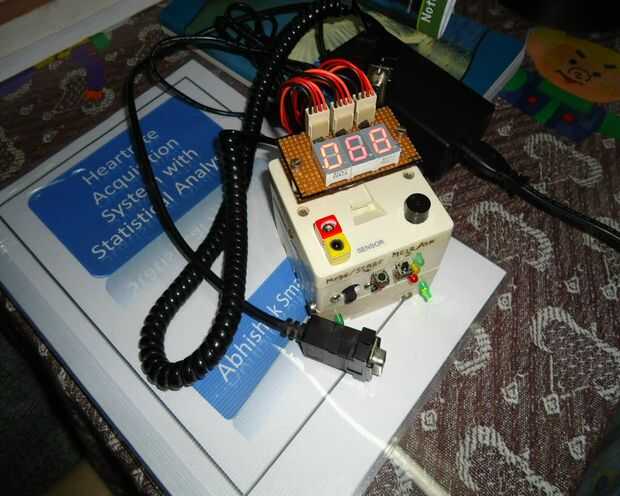

Un monitor(HRM) de pulso es un dispositivo de vigilancia personal que le permite medir la frecuencia cardíaca en tiempo real o grabar la frecuencia cardíaca para estudio posterior. Son muy utilizado por artistas de diversos tipos de ejercicio físico. Este proyecto demuestra una técnica para medir la frecuencia cardíaca detectando el cambio en el volumen sanguíneo en una arteria del dedo mientras el corazón está bombeando la sangre. Consiste en un LED infrarrojo que transmite una señal de IR a través de la yema del dedo sobre el tema, parte de la cual se refleja en las células de la sangre. La señal reflejada es detectada por un sensor de diodo de la foto. Los ccolgante volemia con latido resultados en un tren de pulsos en la salida del diodo de la foto, la magnitud de que es demasiado pequeña para ser detectado directamente por un microcontrolador. Por lo tanto, dos etapas de alta ganancia, filtro pasa bajos activo está diseñada con dos amplificadores operacionales (OpAmps) para filtrar y amplificar la señal a nivel de voltaje adecuado para que los impulsos pueden ser contados por un microcontrolador. El ritmo cardíaco se muestra en una pantalla de siete segmentos de 3 dígitos. El microcontrolador utilizado en este proyecto es AT89S52 es decir una serie de 8051 de Atmel.
Una clave se benefician de un monitor de ritmo cardiaco es que le ayuda a mantener la zona objetivo de frecuencia cardíaca óptima para su objetivo específico. En efecto, el HRM es el pacer diciéndote Cuándo acelerar o ralentizar. Los modelos high-end informan de esto a través de una pantalla o un tono audible.
Ejercicio en la zona de frecuencia cardíaca derecha ayuda a optimizar su rendimiento. Una meta de quemar grasa puede requerir 40 a 80 minutos en una zona, por ejemplo, mientras que un entrenamiento de acondicionamiento aeróbico puede significar 10 a 40 minutos en otro.
La zona de destino es un porcentaje basado en su frecuencia cardíaca máxima (FCmáx). Se han desarrollado varios algoritmos para calcular una estimación de su FCmáx, pero la más simple es:
FCmáx = 220-tu edad.
Un montón de métodos no invasivos existen para detectar electrónicamente el latido del corazón humano. El trabajo puede ser hecho acústico (estetoscopio o Doppler), mecánicamente (esfigmomanómetro), eléctricamente (ECG) y ópticamente. Una técnica óptica práctica presentada explota el hecho de que pequeños subcutáneos vasos sanguíneos (capilares) en cualquier parche de piel (yema del dedo, lóbulo de la oreja, etc.) con un buen riego sanguíneo, alternativamente expandirse y contraerse en el tiempo con los latidos del corazón. Un par de LED/fototransistor infrarrojo ordinario puede percibir este cambio rítmico como variaciones pequeñas pero detectables en contraste de la piel.
Características del proyecto:
1.non-invasivos de detección
2.Instant resultados
3 Beep y alertas de vibración

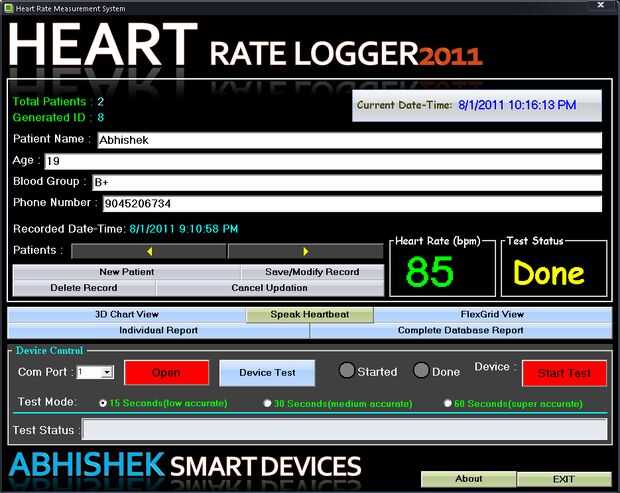

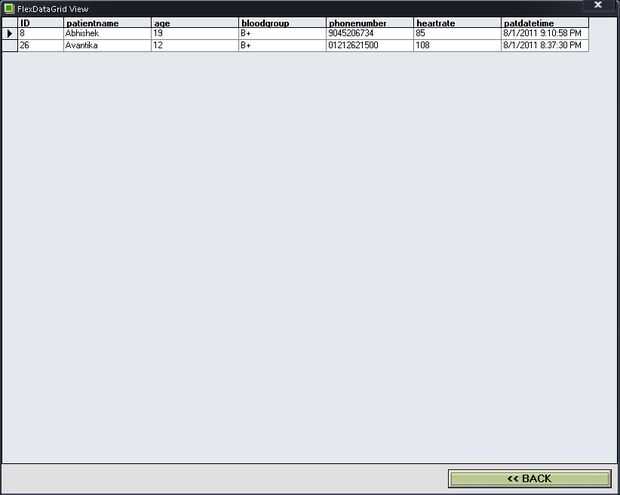

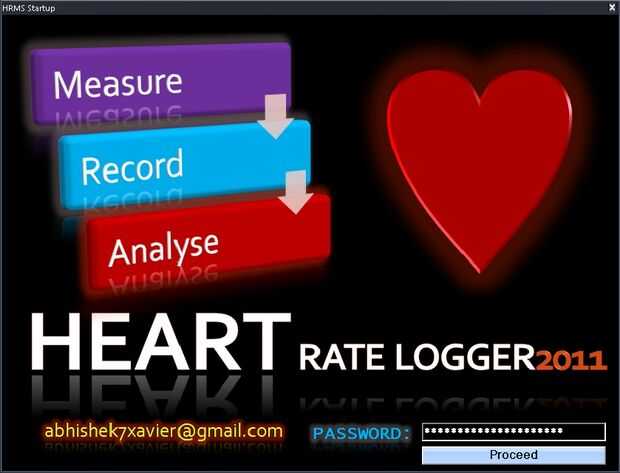

4 equipo conexión para el registro y almacenamiento persistente

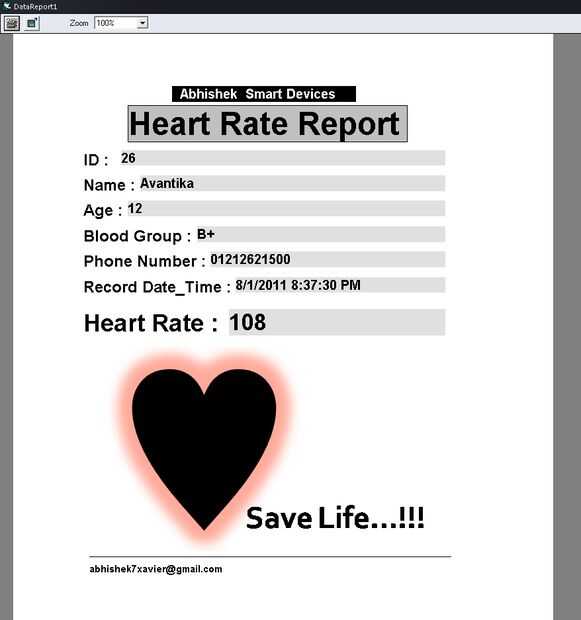

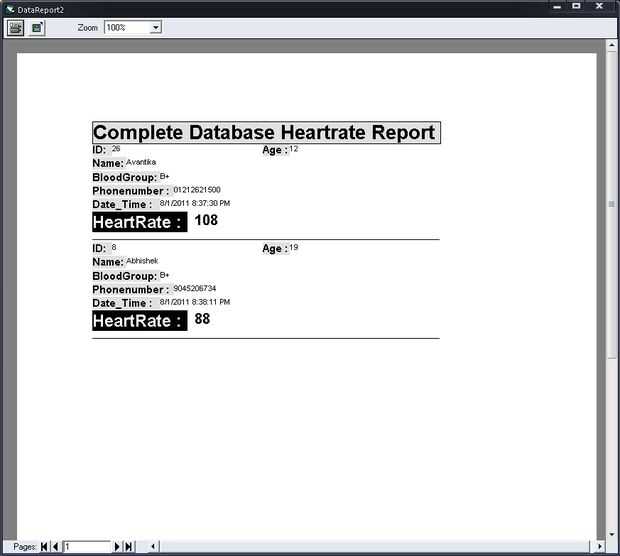

5 informe se puede imprimir mediante una impresora directamente.
