Paso 2: Circuito Descripción

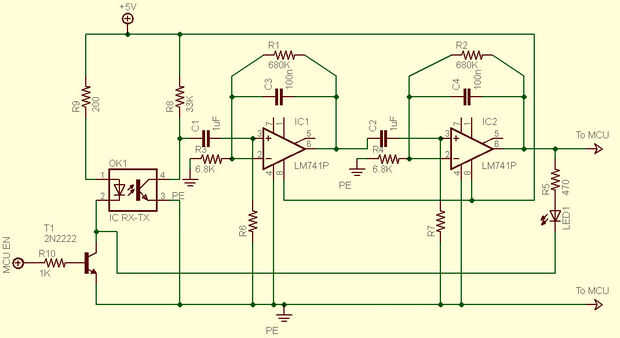

Los circuitos de acondicionamiento de señal consiste en dos filtros de paso bajo activo idéntico con una frecuencia de corte de aproximadamente 2,5 Hz. Esto significa que el pulso máximo medible es de alrededor de 160 bpm. El amplificador operacional IC de este circuito es LM741 (puede utilizar LM339 también). Funciona con una sola fuente de alimentación y proporciona swing de salida rail-to-rail. El filtrado es necesario bloquear cualquier ruidos de frecuencia más alta presentes en la señal. La ganancia de cada etapa del filtro se establece en 101, dando la amplificación total de aproximadamente 10000. Un condensador de uF 1 en la entrada de cada etapa es necesaria para bloquear el componente de dc en la señal. El filtro/amplificador de dos etapas proporciona ganancia suficiente para impulsar la débil señal proveniente de la unidad de sensor de foto y convertirla en un pulso. Un LED conectado en la salida parpadea cada vez que se detecta un latido del corazón. La salida del acondicionador de señal de va a la entrada del contador del circuito del microcontrolador.

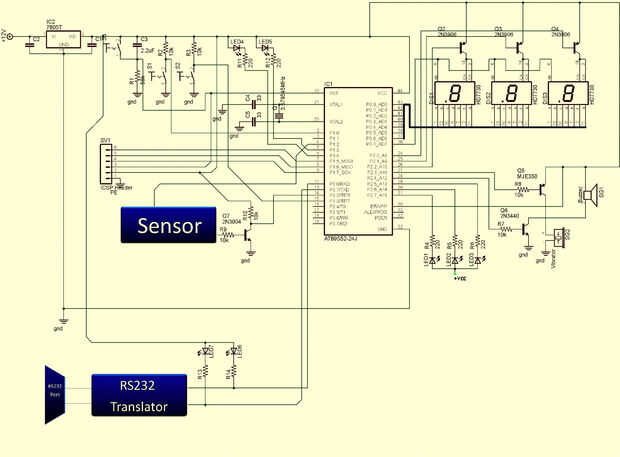

Arriba se muestra también la parte del circuito de control y pantalla. La unidad de visualización se compone de un ánodo de 3 dígitos, comun, siete segmento módulo controlado mediante técnica de multiplexación. Lo segmentos a-g son conducido a través de pernos PORT0 respectivamente. El de la unidad, diez y de cien dígitos están multiplexados con pines puerto P2.0 y P2.1 P2.2. Dos entradas de interruptores de tacto principales están conectadas a P3.3 y P1.0 pins para comenzar a detener la unidad y también para la selección de varios modos. Una vez que se presiona el botón de inicio, el microcontrolador activa la transmisión del IR en la unidad del sensor de 15/30/60 seg (como seleccionado durante el arranque). Durante este intervalo, se cuenta el número de pulsos que llegan a la entrada de INT0. La frecuencia cardíaca real sería 4/2/1 veces el valor de la cuenta, y la resolución de la medida sería 4/2/1. Puedes ver que la transmisión del IR se realiza a través de P1.2 pinta del microcontrolador. El microcontrolador ejecuta a 3,579545 MHz usando un cristal externo. Regulado A + 5V fuente de alimentación proviene de una batería externa de V 9 usando un regulador LM7805 IC.
En el lugar del serial traductor, puede usar cualquier convertidor de USB a serial o simple MAX232 basado en circuito de convertidor de nivel para conexión en serie DB9 puerto base.
