Heathkit héroe Jr - Retro Fit - y un guiño a Star Wars también (7 / 7 paso)

Paso 7: Juntándolo todo.

Por lo tanto, le dije que había 5 Micro controladores y 2 especializados reguladores - nunca le dije cómo todos trabajaron juntos para hacer el trabajo... Un poco de magia, un montón de tiempo y algo de suerte!

Hay 2 Arduino Mega - uno es para el regulador "master" y hace la mayor parte de la comunicación con los demás controladores.

Los 2 Mega estaba en control directo del reproductor de MP3 (que sí mismo es un controlador especializado) también maneja desencadenando un NANO que controlaba el sable de luz.

Había dos NANOs - uno recibió un disparo del controlador MP3 MEGA - esto se hizo sobre la serie y ttl

había producido 3 diferentes efectos de luz para el sable (ver el video en una diapositiva anterior) hay una línea de control que se remonta a la MEGA que se establecería un alto o bajo dependiendo del estado del sable.

La MEGA también tenía una línea de control que se establece en alto o bajo dependiendo del estado del MP3.

Esto era ayudar a acertar con tiempos.

El NANO 2 º fue conectado a un sintetizador de discurso EMIC 2 - comunicado directamente con el "control maestro"

Dejar que un controlador 2 de manejar lo que el sintetizador de voz es/era hacer realmente arreglar un montón de cosas raras que se iban sucediendo, este nano fue capaz de hacer una suposición inteligente en cuánto tiempo tarda la ÉMICA para hablar. Se ajusta su línea alta o baja dependiendo de si estaba hablando o no.

Me encanta al sintetizador 2 EMIC, pero deja un poco que desear en cuanto a control, y cuando lo ha hecho hablar. El modelo anterior tenía una línea ocupada (y eso es lo que intenté hacer usando el NANO 2 º - una línea ocupada)

Poner el discurso en un 2 º regulador micro también liberado el "regulador principal" hacer otras cosas mientras estaba hablando (ya sabes el tipo de multitarea como)

Por fin tengo un Arduino UNO - esto era solo para la matriz de 8 x 8 y no comunicarse con cualquiera de los otros controladores.

Tengo todos mis dibujos de día de Star Wars en github para compartir-

https://github.com/Automation-Technology-Club/Star...

Incluso si no construyes o retro fit un héroe Jr-puede haber algo interesante en el código para aprender.

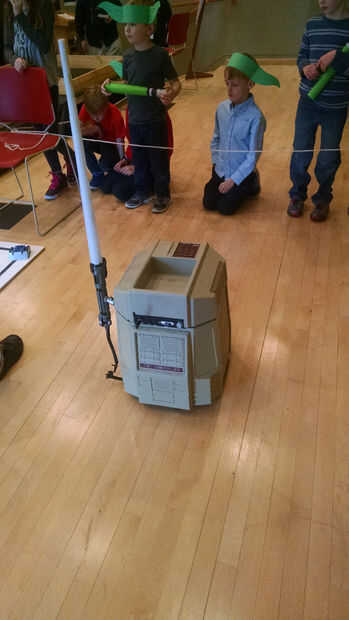

Este es un muy divertido proyecto y aprendido mucho de hacer las demostraciones del día Star Wars - gran parte del cual permanecerá en el Jr. de héroe tú el original objetivo de mi proyecto "Héroe Jr retro fit" era mantenerlo tan originales como yo pude hardward moderno.

Gracias por mirar este instructables.
